AT89S52-24PUマイクロコントローラー:機能とどのように機能しますか?

この記事では、AT89S52-24PUのアーキテクチャ、PIN構成、特別な機能を掘り下げ、これらの要素がどのように組み合わされてさまざまなアプリケーションに優れたマイクロコントローラーを作成するかを調査します。交換オプションと代替案を検討し、マイクロコントローラーソリューションのより広い景観におけるAT89S52-24PUの場所を包括的に理解できるようにします。

カタログ

1。AT89S52-24PUとは何ですか?
2。AT89S52-24PUピン構成
3。AT89S52-24PU仕様
4。AT89S52-24PU機能
5。AT89S52-24PUの使用と影響
6。AT89S52-24PUの3Dモデル
7。AT89S52マイクロコントローラーの運用プロセス

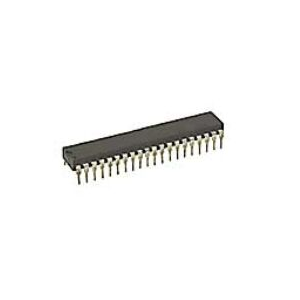

Fig 1 AT89S52-24PU

AT89S52-24PUとは何ですか?

AT89S52-24PU 低電圧で動作する効率と能力で祝われる汎用性の高い8ビットマイクロコントローラーです。8kのインシステム内プログラム可能なフラッシュメモリが付属しています。80C51シリーズの一環として、オンチップフラッシュ、システム内プログラミング(ISP)、および従来のプログラマーを介して再プログラミングを簡素化します。静的ロジック設計により、クロック周波数調整が0 Hzになり、2つの発電モードで柔軟性が向上します。

アイドルモードでは、CPUが一時停止している間、周辺機能はシームレスに続きます。パワーダウンモードでは、RAMデータが保持され、割り込みまたはハードウェアリセットがトリガーされるまですべての機能が停止します。

交換と代替案

AT89S52-24PC

STC89C52

AT89S51

AT89C52

at89S52-24pi

AT89S52-24PU PIN構成

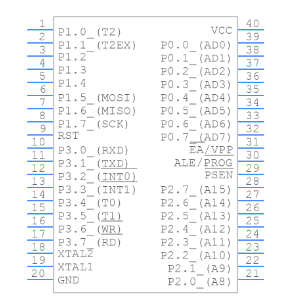

Fig 2 Pin diagram of AT89S52-24PU

AT89S52-24PUマイクロコントローラーは、それぞれ特定のタスク用に設計された40ピンを備えた多用途の配置を誇っています。このセットアップは、組み込みシステム内の革新的なアプリケーションを探索するのに役立ちます。

マイクロコントローラーのスムーズな動作の場合、信頼できる電源が重要です。ピン40(VCC)と20(GND)は、パフォーマンスの岩盤を形成し、パワーとグラウンドの義務を処理します。実際には、デカップリングコンデンサを組み込むと、電源ノイズの減少に役立ちます。

ポート0(ピン32-39):メモリとI/Oタスク中のデータと低次のアドレスバスの両方として、このポートは、入力として設定するときにプルアップ抵抗を必要とします。

ポート1(ピン1-8):主にI/Oタスクの場合、このポートはさまざまな周辺機器と一致し、マイクロコントローラーの適応性を高めます。

ポート2(ピン21-28):高次のアドレスバスと一般的なI/Oポートの両方として機能するポート2は、内部制限を超えるメモリ拡張が必要です。

ポート3(ピン10-17):その多機能性で知られるポート3は、シリアル通信(RXD、TXD)、割り込み(INT0、INT1)、およびタイマー制御(T0、T1)を処理し、高度な処理機能を濃縮します。

リセット(ピン9):このピンは、高いパルスでマイクロコントローラーを再起動し、すべてのレジスタをリセットし、プログラムをゼロに設定します。パルスの周波数と期間は、信頼できる動作を確保するために慎重に制御する必要があります。

発振器ピン(XTAL1、XTAL2 -PINS 18、19):クロック生成に積分、これらのピンはタイミングと実行速度に影響します。適切なクリスタルオシレーター周波数を選択すると、電力使用や処理速度などのパフォーマンスの側面が形成されます。

AT89S52-24PU仕様

製品属性
属性値
メーカー
マイクロチップ
パッケージ /ケース
PDIP-40
パッケージング
チューブ
長さ
52.58 mm

13.97 mm
身長
4.83 mm
供給電圧
4 v〜5.5 v
動作温度
-40°C〜85°C
プログラムメモリサイズ
8 kb
データRAMサイズ
256 b
I/OSの数
32 I/O
インターフェイスタイプ
uart
最大クロック周波数
24 MHz
取り付けスタイル
穴を通して
製品タイプ
8ビットマイクロコントローラー-MCU

AT89S52-24PU機能

8ビットCPUおよびプログラミングダイナミクス

AT89S52-24PUマイクロコントローラーは、動的な8ビットCPUを誇っています。その迅速なプログラミング機能は、さまざまなアプリケーション全体の運用効率を高め、速度と最適化に対する人間の欲求を反映しています。

I/O柔軟性とフラッシュメモリ

32のプログラム可能なI/Oラインを装備し、さまざまなデバイスとのシームレスなインターフェースに豊富な柔軟性を提供します。フラッシュメモリは、オンラインプログラミングをサポートし、ハードウェアを交換せずに、変化するニーズに合わせて適応するような、より簡単な更新と変更を可能にします。

電圧と命令セット

4.0Vから5.5Vの間の動作電圧は、広範囲の電子環境に適しています。マイクロコントローラーは、埋め込まれたシステムでの有効性と信頼性が称賛されている、よく測定されたMCS-51命令セットと一致しています。

頻度、パワー、効率

0〜33 MHzの完全な静的操作をサポートすることで、特に電力に敏感なシナリオで、特定のニーズに合わせて電力消費とパフォーマンスを調整することができ、リソース管理の懸念に対処します。

割り込み、メモリ、およびタイマー

8つの割り込みソースを使用して、マイクロコントローラーは複雑なアプリケーションを順守しています。これには、256バイトのオンチップRAMと3つの16ビットタイマー/カウンターが含まれています。これにより、正確なタイミングと制御が保証され、正確さと信頼性が必要なアプリケーションに適しています。

エネルギーの最適化と実用的な設計

睡眠モードを含めると、バッテリー駆動のデバイスのエネルギー使用量が最適化され、バッテリー寿命の延長に貢献し、持続可能性の傾向にうなずきます。

汎用性

機能が豊富な設計とシステムの制約のバランスをとるAT89S52-24PUの適応性は、教育、産業、および家電の魅力を広げます。マイクロコントローラーは、多様な要件に効果的に対応する思慮深いものを例示しています。

AT89S52-24PUの使用と影響

AT89S52-24PUマイクロコントローラーは、組み込み制御システム、スマートデバイス、自動化テクノロジーなど、多数の分野で広く利用されています。柔軟なクロック周波数とオンラインプログラミングを備えており、更新とメンテナンスの両方を簡素化します。電子タイマー、自動車電子機器、データ収集システムで役割を果たしています。組み込みシステムコントローラー、電子ディスプレイ制御、および通信インターフェイスは、その機能から利益を得ます。さまざまな自動化機器に役立ちます。

AT89S52-24PUは、統合されたタイマーで武装しており、電子タイマーや自動車ECUなどのアプリケーションに正確なタイミングを提供します。この精度は、これがピークパフォーマンスを達成するためにシステムを細心の注意を払って調整する方法に似ており、効率と信頼性のタイミングの価値を認めています。ホームランドスケープと産業用景観の両方で、マイクロコントローラーはセンサーデータの収集と分析に使用して、組み込みシステムを管理しています。このミラーは、フィードバックを使用してシステムを微調整し、安全性を高め、エネルギー使用を最適化します。ディスプレイを管理し、シリアル通信を有効にするマイクロコントローラーの機能により、滑らかなインターフェイスが容易になります。一流の生産性と精度のために工場機械を同期するのと同じように、ロボットおよび組立ラインの操作を効率的に整理します。

AT89S52-24PUの3Dモデル

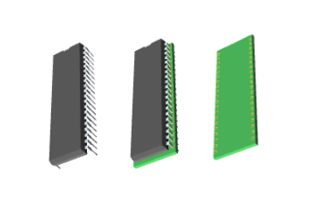

Fig 3 AT89S52-24PU 3D Model

AT89S52-24PUマイクロコントローラーは、汎用性の高い8ビットCPU機能のために、組み込みシステムに注意を引いています。その信頼性と簡単なプログラム性のため、多数の電子プロジェクトの定番です。

AT89S52-24PUなどのコンポーネントに3Dモデルを使用すると、プロトタイピングに視覚化できます。このプロセスは、費用を最小限に抑え、潜在的なアセンブリエラーを回避するのに役立ちます。正確な視覚化により、デザインのあらゆる詳細を深く掘り下げ、精度と改良性を向上させることができます。3Dモデルは、PCB設計の精度を高め、スペースとリソースの使用を最適化します。これらのモデルを調べると、生産スループットの強化につながる可能性があります。ワークフローに統合されると、これらの洞察は、反復設計の進歩に最適です。

8 kBのフラッシュメモリと256バイトのRAMを備えたAT89S52-24PUは、多様なプログラミングアプリケーション全体で堅実なサポートを提供しています。その汎用性は、特に効率が大事にされている自動化および制御システムで、幅広い用途を果たします。近代的なエレクトロニクスは、熱心なエネルギー管理の恩恵を受けます。このマイクロコントローラーの低消費電力により、バッテリー操作のアプリケーションに人気があります。

AT89S52マイクロコントローラーの運用プロセス

初期化とリセットメカニズム

AT89S52がパワーを受信すると、スムーズなプログラムの実行に備えるための一連の初期化ステップがあります。最初のピンを高く設定してマイクロコントローラーをリセットすることから始まります。既知の状態から始まり、操作を混乱させる可能性のある予期しない動作を回避するためには、安定したリセットプロセスが必要です。

システムクロック構成

システムクロックは、クリスタルに接続された内部発振器を使用して構成され、クロック周波数を安定させ、タイミングの精度を保証します。クリスタルオシレーターの仕様をアプリケーションのニーズに合わせて調整し、最適なパフォーマンスを目指して努力してください。

プログラムの実行とメモリ管理

プログラムの実行は、コードの読み込みとプログラムカウンターを使用して、メモリから手順の処理を開始することから始まります。オンチップRAMおよび外部メモリインターフェイスは、データストレージ管理に役割を果たします。オンチップと外部メモリ使用量のバランスをとることに焦点を当て、効率と速度を向上させます。

データ入力と出力処理

マイクロコントローラーは、さまざまなインターフェイスにわたってデータ入力と出力を巧みに管理し、外部環境との相互作用を促進します。ポートは、多数の入出力関数をサポートするように設計されています。アプリケーションと正常に統合するには、思慮深いインターフェイス設計が必要であり、信頼できるデータ処理と応答性が確保されます。

外部環境相互作用

AT89S52は、環境の変化に適応して、外部周辺機器との効果的な通信を可能にします。この柔軟性は、産業用自動化から家電までアプリケーションに適しています。将来の統合の可能性と計画におけるスケーラビリティを考慮して、頻繁に先を見てください。AT89S52マイクロコントローラーは、ファンデーションセットアップをハードウェアとアプリケーション固有の要件の両方に合わせることを条件として、多様な運用コンテキストで柔軟性と精度を示しています。

データシートPDF

AT89S52-24PUデータシート:

at89S52.pdf

よくある質問[FAQ]

1. AT89S52はどのような利点を提供しますか?

AT89S52は、Microchipの革新的な非揮発性メモリを活用しており、一般的な80C51命令セットとスムーズに統合されています。ビルトインフラッシュメモリにより、繰り返しの開発と動的な製品調整の進化するニーズに応える手間のかからないインシステムの更新が可能になります。これにより、伝統と現代の機能のバランスを取るための重要なツールになります。

2。AT89S52マイクロコントローラーはどのように特徴付けられますか?

このマイクロコントローラーは、低電力使用量を高効率で調和させ、Atmelの最先端の非揮発性技術に基づいて8Kバイトのフラッシュメモリを誇っています。この調和のとれたブレンドは、効率と信頼性がパフォーマンスに対するユーザーの期待に深く共鳴する複数のアプリケーションに適合します。

3.AT89S52マイクロコントローラーのピンカウントは何ですか?

マイクロコントローラーには、40個のピンのセットを備えた32個のGPIOピン、いくつかのタイマー、複数の割り込み、シリアルポート、およびサポート回路を備えたオンチップオシレーターが含まれています。このような柔軟なピンアーキテクチャは、多様な設計経路に対応し、頑丈なインターフェースソリューションを要求するプロジェクトに訴えています。

4. AT89S52マイクロコントローラーはどのような役割を引き受けることができますか?

このマイクロコントローラーは適応性があり、デジタル制御アプリケーションのスペクトルを監督しています。運用モード、動作、アイドル、およびパワーダウンは、エネルギー使用の最適化に効果的に機能します。これは、バッテリーの長寿を拡張することが電力管理目標と一致するバッテリー依存のデバイスで有益です。

5.AT89C52マイクロコントローラーを区別するものは何ですか?

8051ラインナップに属するAT89C52は、8kBのプログラム可能なフラッシュメモリと256バイトのRAMを提供します。顕著な回復力を示し、最大1000の書き込み/消去サイクルに耐え、厳格なアプリケーションへの適合性を高めます。その耐久性は、強力なパフォーマンスが重要な長期シナリオで魅力的です。
