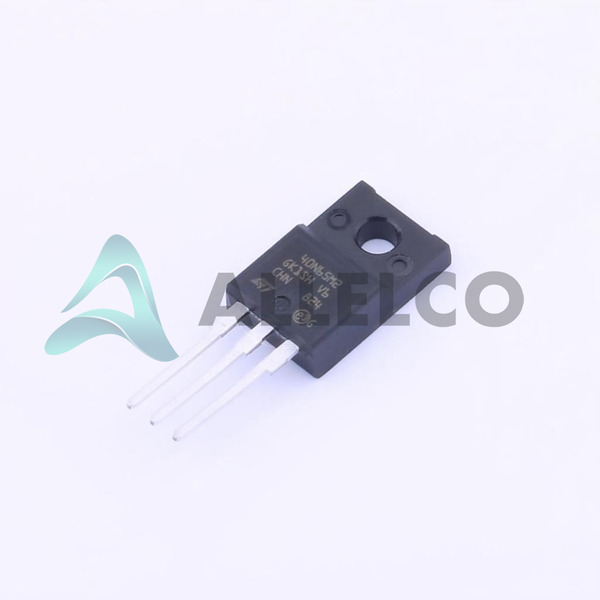

STF40N65M2の技術仕様
STMicroelectronics - STF40N65M2技術仕様、属性、パラメーター、およびSTMicroelectronics - STF40N65M2仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | STMicroelectronics | |
| 同上@ VGS（TH）（最大） | 4V @ 250µA | |
| Vgs（最大） | ±25V | |
| 技術 | MOSFET (Metal Oxide) | |
| サプライヤデバイスパッケージ | TO-220FP | |
| シリーズ | MDmesh™ M2 | |
| 同上、Vgsは@ RDSで、（最大） | 99mOhm @ 16A, 10V | |
| 電力消費（最大） | 25W (Tc) | |
| パッケージ/ケース | TO-220-3 Full Pack | |
| パッケージ | Tube |
| 製品属性 | 属性値 | |
|---|---|---|
| 運転温度 | 150°C (TJ) | |
| 装着タイプ | Through Hole | |
| 入力容量（Ciss）（Max）@ Vds | 2355 pF @ 100 V | |
| ゲートチャージ（Qg）（最大）@ Vgs | 56.5 nC @ 10 V | |
| FETタイプ | N-Channel | |
| FET特長 | - | |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 10V | |
| ソース電圧（VDSS）にドレイン | 650 V | |
| 電流 - 25℃での連続ドレイン（Id） | 32A (Tc) | |
| 基本製品番号 | STF40 |
| 属性 | 説明 |
|---|---|
| RoHS ステータス | |
| 湿度感度レベル（MSL） | 1 (Unlimited) |
| 州に到達します | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS |
右側の三つのパーツはSTMicroelectronics STF40N65M2と同様の仕様
| 製品属性 |  |
 |
|
|
|---|---|---|---|---|
| 部品型番 | STF40N65M2 | STF42N65M5 | STF3NK80Z | STF40N60M2 |
| メーカー | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| FETタイプ | N-Channel | N-Channel | N-Channel | N-Channel |
| 同上@ VGS（TH）（最大） | 4V @ 250µA | 5V @ 250µA | 4.5V @ 50µA | 4V @ 250µA |
| 電流 - 25℃での連続ドレイン（Id） | 32A (Tc) | 33A (Tc) | 2.5A (Tc) | 34A (Tc) |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 10V | 10V | 10V | 10V |
| シリーズ | MDmesh™ M2 | MDmesh™ V | SuperMESH™ | MDmesh™ II Plus |
| 電力消費（最大） | 25W (Tc) | 40W (Tc) | 25W (Tc) | 40W (Tc) |
| パッケージ | Tube | Tube | Tube | Tube |
| パッケージ/ケース | TO-220-3 Full Pack | TO-220-3 Full Pack | TO-220-3 Full Pack | TO-220-3 Full Pack |
| 技術 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
| ソース電圧（VDSS）にドレイン | 650 V | 650 V | 800 V | 600 V |
| 入力容量（Ciss）（Max）@ Vds | 2355 pF @ 100 V | 4650 pF @ 100 V | 485 pF @ 25 V | 2500 pF @ 100 V |
| 同上、Vgsは@ RDSで、（最大） | 99mOhm @ 16A, 10V | 79mOhm @ 16.5A, 10V | 4.5Ohm @ 1.25A, 10V | 88mOhm @ 17A, 10V |
| Vgs（最大） | ±25V | ±25V | ±30V | ±25V |
| 装着タイプ | Through Hole | Through Hole | Through Hole | Through Hole |
| サプライヤデバイスパッケージ | TO-220FP | TO-220FP | TO-220FP | TO-220FP |
| 基本製品番号 | STF40 | STF42 | STF3NK80 | STF40 |
| FET特長 | - | - | - | - |
| ゲートチャージ（Qg）（最大）@ Vgs | 56.5 nC @ 10 V | 100 nC @ 10 V | 19 nC @ 10 V | 57 nC @ 10 V |
| 運転温度 | 150°C (TJ) | 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) |
