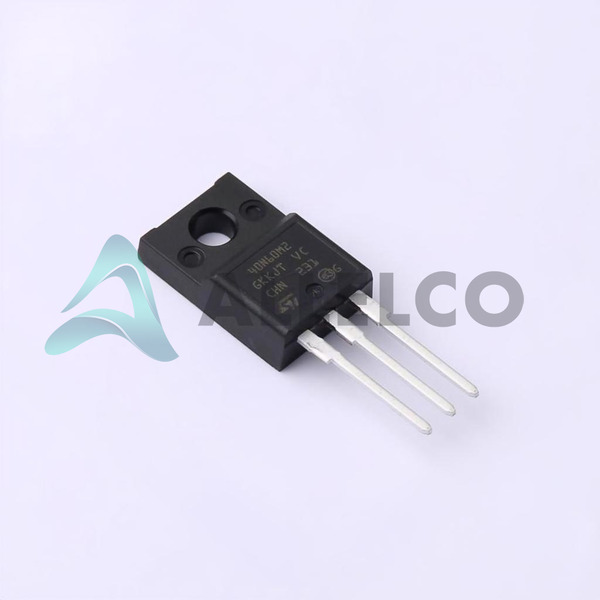

STF40N60M2の技術仕様
STMicroelectronics - STF40N60M2技術仕様、属性、パラメーター、およびSTMicroelectronics - STF40N60M2仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | STMicroelectronics | |
| 同上@ VGS（TH）（最大） | 4V @ 250µA | |
| Vgs（最大） | ±25V | |
| 技術 | MOSFET (Metal Oxide) | |
| サプライヤデバイスパッケージ | TO-220FP | |
| シリーズ | MDmesh™ II Plus | |
| 同上、Vgsは@ RDSで、（最大） | 88mOhm @ 17A, 10V | |
| 電力消費（最大） | 40W (Tc) | |
| パッケージ/ケース | TO-220-3 Full Pack | |
| パッケージ | Tube |
| 製品属性 | 属性値 | |
|---|---|---|
| 運転温度 | -55°C ~ 150°C (TJ) | |
| 装着タイプ | Through Hole | |
| 入力容量（Ciss）（Max）@ Vds | 2500 pF @ 100 V | |
| ゲートチャージ（Qg）（最大）@ Vgs | 57 nC @ 10 V | |
| FETタイプ | N-Channel | |
| FET特長 | - | |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 10V | |
| ソース電圧（VDSS）にドレイン | 600 V | |
| 電流 - 25℃での連続ドレイン（Id） | 34A (Tc) | |
| 基本製品番号 | STF40 |
右側の三つのパーツはSTMicroelectronics STF40N60M2と同様の仕様
| 製品属性 |  |
 |
|
|
|---|---|---|---|---|
| 部品型番 | STF40N60M2 | STF3N80K5 | STF3N62K3 | STF45N65M5 |
| メーカー | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 10V | 10V | 10V | 10V |
| ゲートチャージ（Qg）（最大）@ Vgs | 57 nC @ 10 V | 9.5 nC @ 10 V | 13 nC @ 10 V | 91 nC @ 10 V |
| サプライヤデバイスパッケージ | TO-220FP | TO-220FP | TO-220FP | TO-220FP |
| シリーズ | MDmesh™ II Plus | SuperMESH5™ | SuperMESH3™ | MDmesh™ V |
| Vgs（最大） | ±25V | ±30V | ±30V | ±25V |
| パッケージ/ケース | TO-220-3 Full Pack | TO-220-3 Full Pack | TO-220-3 Full Pack | TO-220-3 Full Pack |
| 同上、Vgsは@ RDSで、（最大） | 88mOhm @ 17A, 10V | 3.5Ohm @ 1A, 10V | 2.5Ohm @ 1.4A, 10V | 78mOhm @ 19.5A, 10V |
| 入力容量（Ciss）（Max）@ Vds | 2500 pF @ 100 V | 130 pF @ 100 V | 385 pF @ 25 V | 3375 pF @ 100 V |
| FETタイプ | N-Channel | N-Channel | N-Channel | N-Channel |
| 電力消費（最大） | 40W (Tc) | 20W (Tc) | 20W (Tc) | 40W (Tc) |
| パッケージ | Tube | Tube | Tube | Tube |
| 装着タイプ | Through Hole | Through Hole | Through Hole | Through Hole |
| 運転温度 | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | 150°C (TJ) | 150°C (TJ) |
| ソース電圧（VDSS）にドレイン | 600 V | 800 V | 620 V | 650 V |
| 基本製品番号 | STF40 | STF3N80 | STF3N62 | STF45 |
| 電流 - 25℃での連続ドレイン（Id） | 34A (Tc) | 2.5A (Tc) | 2.7A (Tc) | 35A (Tc) |
| FET特長 | - | - | - | - |
| 技術 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
| 同上@ VGS（TH）（最大） | 4V @ 250µA | 5V @ 100µA | 4.5V @ 50µA | 5V @ 250µA |
STF40N60M2 - STMicroelectronicsのSTF40N60M2 PDFデータテーブルとSTMicroelectronicsドキュメントをダウンロード
