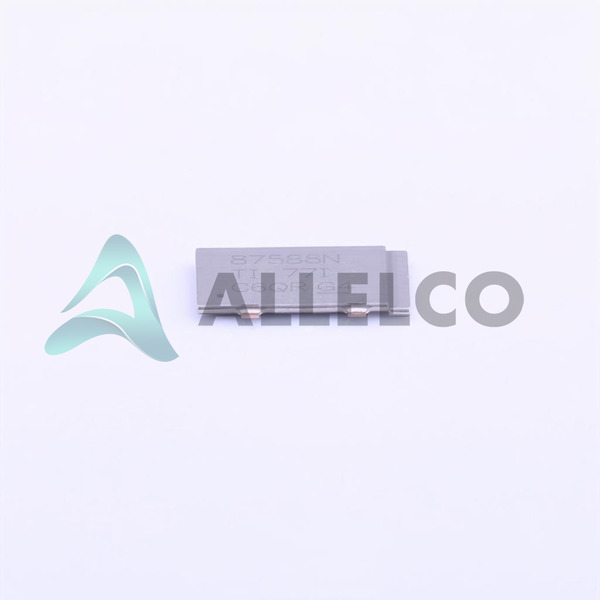

CSD87588Nの技術仕様
Texas Instruments - CSD87588N技術仕様、属性、パラメーター、およびTexas Instruments - CSD87588N仕様に似たパーツ
製品属性 | 属性値 | |
---|---|---|
メーカー | Texas Instruments | |
同上@ VGS(TH)(最大) | 1.9V @ 250µA | |
技術 | MOSFET (Metal Oxide) | |
サプライヤデバイスパッケージ | 5-PTAB (3x2.5) | |
シリーズ | NexFET™ | |
同上、Vgsは@ RDSで、(最大) | 9.6mOhm @ 15A, 10V | |
電力 - 最大 | 6W | |
パッケージ/ケース | 5-XFLGA | |
パッケージ | Tape & Reel (TR) |
製品属性 | 属性値 | |
---|---|---|
運転温度 | -55°C ~ 150°C (TJ) | |
装着タイプ | Surface Mount | |
入力容量(Ciss)(Max)@ Vds | 736pF @ 15V | |
ゲートチャージ(Qg)(最大)@ Vgs | 4.1nC @ 4.5V | |
FET特長 | Logic Level Gate | |
ソース電圧(VDSS)にドレイン | 30V | |
電流 - 25℃での連続ドレイン(Id) | 25A | |
コンフィギュレーション | 2 N-Channel (Half Bridge) | |
基本製品番号 | CSD87588 |
右側の三つのパーツはTexas Instruments CSD87588Nと同様の仕様
製品属性 | ![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|
部品型番 | CSD87588N | CSD87501L | CSD87502Q2 | CSD88537ND |
メーカー | Texas Instruments | Texas Instruments | Texas Instruments | Texas Instruments |
運転温度 | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) |
装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
ソース電圧(VDSS)にドレイン | 30V | - | 30V | 60V |
同上、Vgsは@ RDSで、(最大) | 9.6mOhm @ 15A, 10V | - | 32.4mOhm @ 4A, 10V | 15mOhm @ 8A, 10V |
同上@ VGS(TH)(最大) | 1.9V @ 250µA | 2.3V @ 250µA | 2V @ 250µA | 3.6V @ 250µA |
電力 - 最大 | 6W | 2.5W | 2.3W | 2.1W |
FET特長 | Logic Level Gate | Logic Level Gate | - | - |
技術 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
パッケージ/ケース | 5-XFLGA | 10-XFLGA | 6-WDFN Exposed Pad | 8-SOIC (0.154", 3.90mm Width) |
基本製品番号 | CSD87588 | CSD87501 | CSD87502 | CSD88537 |
入力容量(Ciss)(Max)@ Vds | 736pF @ 15V | - | 353pF @ 15V | 1400pF @ 30V |
サプライヤデバイスパッケージ | 5-PTAB (3x2.5) | 10-Picostar (3.37x1.47) | 6-WSON (2x2) | 8-SOIC |
ゲートチャージ(Qg)(最大)@ Vgs | 4.1nC @ 4.5V | 40nC @ 10V | 6nC @ 10V | 18nC @ 10V |
電流 - 25℃での連続ドレイン(Id) | 25A | - | 5A | 15A |
シリーズ | NexFET™ | NexFET™ | NexFET™ | NexFET™ |
パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
コンフィギュレーション | 2 N-Channel (Half Bridge) | 2 N-Channel (Dual) Common Drain | 2 N-Channel (Dual) | 2 N-Channel (Dual) |
