LL4148スモール信号ダイオードでサーキットを最適化します

LL4148ダイオードは、電子機器の世界で広く評価されているコンポーネントであり、その速度、効率、信頼性で称賛されています。シリコンベースの高速回復ダイオードとして、LL4148は、高周波データ通信システムから精密アナログ回路まで、さまざまなアプリケーションの定番となっています。この記事では、LL4148の運用原則、その中核的な特徴、および現代の電子デザインにおける多様な役割を掘り下げ、テクノロジーの進歩と小型化の傾向が成長するにつれて、進化する重要性に関する洞察を提供します。

カタログ

LL4148の概要

LL4148 シリコンベースの高速高速回復ダイオードであり、広い温度スペクトルにわたって安定性を維持する能力について高く評価されています。このダイオードは、静電保護、信号増幅器電流の制限、電源回路の逆の保護、アナログ回路の精度修正など、さまざまな用途で有用であることがわかります。順方向電圧低下が低いとエネルギー効率が向上し、迅速な信号処理に特に適しています。多くの場合、エネルギー効率と信頼性の課題に取り組んでいる場合、LL4148に頼り、異なる条件下でのパフォーマンスと堅牢性に慰めを見つけます。

代替品と同等物

-BAS32

- DL4148

- FDLL4148

- 1N4148

- 1N4148WT

-1N4154

- 1N4448

これらの代替案は、同様の機能を提供し、特定のアプリケーションのニーズに応えます。コンポーネントの選択は、電圧評価、熱性能、コスト効率など、さまざまな要因に依存します。これらの複雑さを理解することにより、最適な回路機能を達成し、長期的な信頼性を高めることができます。

LL4148ダイオード - 運用上の洞察

LL4148ダイオードは、シリコンベースのPN接合部における前方および逆バイアスのメカニズムを介して機能します。前方に偏っている場合、電流はP型領域からの穴とn型領域の電子が接合部で出会い、シームレスな伝導を促進すると楽に流れます。このプロセスは、遮るもののない水の流れに似ており、電流が最小限の障害で通過できるようにします。

フォワードバイアスダイナミクス

カソードに対するアノードに正の電圧が適用されると、結果として得られる接合部の電界により、電荷キャリアが潜在的な障壁を克服できるようになります。この電荷キャリアの動きは、電流の方向付けられた流れにつながります。このような動作は、通常の電子機器と回路の初期であり、電流の流れを誘導し、望ましくない逆電流をブロックする際のダイオードの深刻な機能を強調しています。

逆バイアスダイナミクス

逆バイアスでは、LL4148は、逆電圧が破壊しきい値を上回るまで電流の流れを防ぎます。この特定のしきい値は、高電圧でマークされ、定期的な動作中のエネルギー散逸を最小限に抑え、高速スイッチングシナリオでのダイオードの効率を高めます。この機能は、潜在的な電圧スパイクに対する回路保護に非常に有益です。

LL4148ダイオードの技術仕様とアプリケーション

LL4148ダイオードは、200 mAの最大前方電流と2 Aのピーク逆電流を処理する機能を備えて設計されています。最大1Vの前方電圧で効率的に動作し、最大100Vの逆電圧に耐えることができます。ダイオードは、典型的な順方向電圧降下の約0.6Vを示し、25NAの最小逆漏れ電流を示しています。高い逆の分解電圧は、その信頼性と効率をさらに増し、さまざまな電子回路の定番となっています。

応答時間と周波数アプリケーション

LL4148の顕著な特性の中には、約4nsの迅速な応答時間があります。これにより、ダイオードは高周波アプリケーションに効率的に対応し、遅延を最小限に抑え、効果的な信号処理を確保できます。

現代の電子機器での使用

実際のシナリオでは、ダイオードの堅牢な仕様により、迅速な応答時間と高電圧処理を必要とするアプリケーションに適しています。信頼性と無視できる漏れ電流について評価された信号処理またはスイッチング回路のLL4148は、パフォーマンスの劣化のリスクを低下させます。ダイオードの汎用性は、アナログサーキットとデジタル回路の両方に統合され、適応性と強度を強調することで輝いています。

最適化に関する洞察

LL4148のユーティリティを最適化するには、運用上のしきい値を理解し、高速機能を活用することが含まれます。これらのパラメーターに適用されると、回路の安定性とパフォーマンスがかなりの強化を確認します。RFテクノロジーまたは複雑なコンピューティングシステムを使用して運営されている業界は、多くの場合、多様な条件下での速いスイッチ速度と一貫したパフォーマンスにLL4148を利用します。

LL4148ダイオードの電気特性

シンボル	パラメーター	条件	分	マックス	ユニット
VR	壊す 電圧	IR =100μA	100	-	v
		IR =5.0μA	75	-
VF	前方電圧	if = 10 mA	-	1.0	v
ir	逆漏れ	VR = 20 V	-	25	Na
		VR = 20 V、Ta = 150°C	-	50	μa
CT	合計 キャパシタンス	Vr = 0 V、F = 1.0 MHz	-	4.0	pf
tr	逆回復 時間	if = 10 ma、vr = 6.0 V（60 MA）、IR = 1.0 Ma、rl =100Ω	-	4.0	ns

特に明記しない限り、電気パラメーターは23°Cの温度について詳しく説明されています。パフォーマンスと信頼性はさまざまな条件で異なる場合があるため、ユーザーは規定されたパラメーターに従って正確なパフォーマンス評価を確保する必要があります。これらの条件からのわずかな逸脱は、ダイオードの動作に示唆的に影響を与える可能性があります。

熱条件に関する半導体の挙動を理解することが需要があります。温度の変動は、電子移動度を変える可能性があり、電流の流れに影響を与えると、温度が増加すると漏れ電流が増加し、回路の効率と信頼性に影響します。ヒートシンクや温度補償回路などの熱管理技術は、安定した条件を維持するためにエンジニアによって採用されることがよくあります。

電気パラメーターは、ダイオードのパフォーマンスを形成します。順方向電圧降下（v_f）、逆電流（i_r）、および移行時間（t_RR）高速スイッチングアプリケーションには危険です。このパラメーターは、ダイオードが電気を伝導するために必要な電圧を決定します。LL4148の場合、通常は10MAで約1Vであり、電力効率の高い回路を設計するのにかなりのものです。当然のことながら、ナノアペレの範囲では、気温が上がると上昇する可能性があります。高精度アナログ回路のパフォーマンスに影響を与えます。衝撃を緩和するために、ガードバンドまたは冗長回路パスを実装できます。逆回復時間は、伝導からブロッキング状態への移行を測定します。古典的には、高速スイッチング回路に適した4NS約4ns。マイナーな遅延でさえ蓄積する可能性があるため、高速システムでの正確なタイミング分析のための基本。

LL4148ダイオードのアプリケーション

電力管理における多面的な役割

LL4148ダイオードは、その印象的な高速スイッチング機能と電圧処理の熟練度のために際立っています。現代の電力管理システムの基礎として機能します。正確な電流と電圧制御が熱心に求められているスイッチングレギュレーターとパワーコンバーターで頻繁に使用されることがわかります。スイッチモード電源は、LL4148ダイオードを利用して効率と応答時間を強化し、家電と産業用の両方のアプリケーションの本質を反映しています。

分析における信号の完全性と卓越性

信号分析と管理におけるLL4148の腕前は紛れもないものです。これは、信号の完全性を維持するための歪みを巧みに軽減するためです。これは、波形をフィルタリングおよび形状する回路の定番であり、その低い逆回復時間が信号分解を最小限に抑えるための主要です。これにより、LL4148ダイオードは、高周波通信システムと機密信号処理アプリケーションで非常に貴重になります。

不要なノイズを鎮圧します

効率的なノイズ抑制は、電子回路の安定性の中心にあり、LL4148ダイオードは迅速な応答時間とともに機会に上昇します。この適性は、望ましくないノイズを除外し、それによって運用信号の忠実度を維持するのに役立ちます。このダイオードを敏感なアナログサーキットとデジタル回路に組み込むことで、消費者と産業用電子機器の両方の決定的な要因である電気干渉を非常に減らすことができます。

波形の形状と高周波スイッチング

精度と信頼性は、アナログおよびデジタル波形の形成におけるLL4148ダイオードの特徴です。これは、正確なエッジと遷移が支配的な重要性があるパルス回路とタイミングアプリケーションで日常的に使用されています。また、高周波スイッチング回路は、LL4148のクイックスイッチングと多様な電圧処理から大きな利益をもたらし、自動システムとRF通信デバイスのパフォーマンスと効率を向上させます。

LED駆動回路の一貫性

LED駆動回路の分野では、LL4148ダイオードが電流の調節に大きな役割を果たします。これにより、LEDコンポーネントの一貫した輝度とより長い寿命が確保されます。自動車やディスプレイテクノロジーなどの実用的な照明設計は、このダイオードのおかげで、かなりのパフォーマンスと信頼性の向上を獲得します。

通信デバイスとデジタルテクノロジー

LL4148ダイオードは、回路保護とパフォーマンスを向上させるために、通信デバイスとデジタルシステムに埋め込まれています。スマートフォン、ルーター、コンピューティングデバイスでの存在により、揺るぎない動作と電圧スパイクや振動に対するシールドが保証されます。さらに、シームレスなデータ転送と処理の深刻な側面であるデジタル信号の完全性を維持します。

LL4148と1N4148の違い

LL4148と1N4148はどちらも、さまざまなシナリオでの効率性に好まれている速い切り替えダイオードとして広く使用されています。ただし、パッケージングと最大逆動作電圧の観点から異なる特性を示し、さまざまなアプリケーションに対する適合性に深く影響します。

パッケージングとフォームファクター

LL4148と1N4148の主要な区別は、パッケージ形式にあり、さまざまな電子設計での適用性に影響します。LL4148ダイオードは、SOD-80パッケージにカプセル化されています。このサーフェスマウントデバイス（SMD）パッケージは、コンパクトな設計と自動アセンブリを優先する最新の電子回路で好まれています。SOD-80パッケージの小さなフットプリントは、高度な家電および産業自動化システムによく見られる高密度印刷回路基板（PCB）への統合を容易にします。さらに、SOD-80パッケージは熱管理特性を強化し、このパッケージが提供するサイズとパフォーマンスのバランスを高速スイッチングアプリケーションでより効率的な熱散逸を確保し、スペースに制約のある設計におけるイノベーションを促進する役割を認識しています。

1N4148ダイオードは、スルーホールコンポーネントとして分類されたDO-35パッケージを備えています。このフォームファクターは、機械的安定性と交換の容易さが支配的なシナリオでしばしば採用されています。DO-35パッケージは、プロトタイピング段階と修理に焦点を当てたコンテキストで有益な簡単な手動のはんだ付けを可能にします。さらに、スルーホールの設計は、自動車システムや大規模な産業機器など、接続の物理的堅牢性が危険なアプリケーションに役立ちます。

最大逆動作電圧

もう1つの顕著な違いは、最大逆動作電圧です。LL4148の評価は75Vです。この分散により、LL4148は、電圧範囲内で動作する電子機器に適しており、コンパクトなデザインを維持しながら満足のいくパフォーマンスを提供します。たとえば、動作電圧が75Vを超えることはほとんどないポータブル電子デバイスでは、LL4148の仕様は要件とうまく調和しています。多くの場合、デバイスのコンパクトさを損なうことなく効率を需要するアプリケーションに理想的です。

一方、1N4148の定格は100Vです。より高い電圧の取り扱いを必要とする回路は、1N4148のより高い逆電圧定格の恩恵を受けます。この特性は通常、電源回路とスイッチングレギュレーターで有利です。コンポーネントは、信頼できる動作を確保し、故障を防ぐために、コンポーネントがより高い電圧に耐える必要があります。高電圧環境で動作すると、電気障害のリスクを軽減するための信頼できる選択肢として1N4148を参照してください。

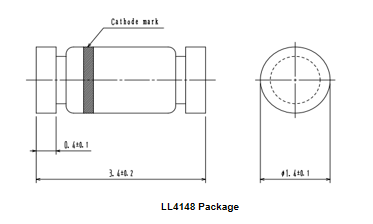

LL4148ダイオードのパッケージ仕様

LL4148ダイオードは、寸法が3.6 mm x 1.5 mm x 1.5 mmの空間効率の高いSODパッケージに収容されています。80個のピンを備えたこの設計により、高密度回路アプリケーションでの汎用性が向上します。サイズに妥協することなく、優れた機能を提供します。SOD（小さなアウトラインダイオード）パッケージは、コンパクトさに焦点を当てた現代的な電子デザインの動的な小型化と性能のバランスを順守します。最小化されたフットプリントにより、複雑な回路への統合が簡素化され、最適な設計効率を求めて努力しているエンジニアの間で人気のある選択肢になります。

宇宙保全を使用すると、LL4148のSODパッケージは特に有利であることがわかります。スマートフォンやウェアラブルなどのポータブルデバイスでは、すべてのミリメートルが価値があります。このパッケージのコンパクトな寸法は、サーキットボードのレイアウトの柔軟性を高め、革新的な設計の可能性を可能にします。SODパッケージは、熱安定性の顕著な効率を示しています。この特性は、一貫したパフォーマンスが必須である高周波アプリケーションで重要です。設計フェーズ中の熱シミュレーションなどの技術を利用すると、ダイオードの配置と統合の最適化に役立ち、時間の経過とともに信頼性と効果的なままであることが保証されます。

LL4148スイッチングダイオードの見通しと開発

LL4148スイッチングダイオードの未来は、技術的なブレークスルーと進化する市場のニーズに駆られ、明るく見えます。電子デバイスがサイズが継続的に縮小すると、LL4148ダイオードのようなコンパクトで信頼性が高く、効率的なコンポーネントの需要が上昇するように設定されています。この小型化の傾向は、これらのダイオードのパフォーマンスを向上させるための容赦ない革新を促進し、最新のテクノロジーの動的な要件を満たすことを保証します。持続可能性が技術の進歩を中心にするにつれて、グリーンテクノロジーは顕著になります。LL4148は、その低消費電力と高効率で注目されており、この移行の基本です。このようなコンポーネントを使用すると、グローバルな目標とよく整合して、エネルギーの使用量を削減し、環境に優しい電子ソリューションを促進します。

小型化によって駆動される需要

よりコンパクトで効率的な電子デバイスへの駆動には、従来のコンポーネント仕様の再考が必要です。LL4148ダイオードは、限られたスペースでの信頼できるパフォーマンスで尊敬されており、このシフトから得られるようになります。その効率は、コンパクトな家電などのタイトなスペースで証明されています。このダイオードの将来の改善により、電力のニーズが低くなり、熱安定性が向上し、密集した回路設計に継続的な関連性が確保される可能性があります。

近代化へのコミットメント

技術の進歩に沿ったままになるには、イノベーションへの不屈の献身が必要です。材料科学と製造の進歩は、LL4148の能力を高める上で動的になります。たとえば、半導体材料の強化により、スイッチング速度と優れた熱特性を備えたダイオードが生成される場合があります。

グリーンテクノロジーの役割

持続可能な技術への動きは、環境に優しい目標をサポートするLL4148のようなコンポーネントの必要性を強調しています。エネルギー消費の削減は、運用コストを削減するだけでなく、環境フットプリントの削減にも役立ちます。エネルギー効率の高い電力管理システム、ソーラーインバーター、およびその他のグリーンテクノロジーにおけるこれらのダイオードの実用的な使用は、すでにその価値を実証しています。

将来の開発に関する新たな視点

ダイオード開発に対する従来のアプローチは、主にパフォーマンスとサイズに焦点を当てていますが、より広いレンズにはAIとスマートテクノロジーの統合が含まれます。LL4148の将来のバージョンは、電気特性の変化、デバイスの寿命の強化、パフォーマンスの最適化に適応する自己監視機能を備えている場合があります。このタイプのスマート統合は、電子コンポーネント開発における新しいフロンティアを表しており、LL4148が競争市場で際立っている明確な機会を提供します。

よくある質問（FAQ）

1. LL4148は高周波アプリケーションで使用できますか？

はい、LL4148は、このようなタスクに非常に適した高速スイッチング機能を備えています。その迅速な応答時間は、頻繁な急速な移行を経験する回路のパフォーマンスを向上させ、信号の歪みを最小限に抑え、効率を改善します。

2。使用されるダイオードは何ですか？

ダイオードは、ACをDCに変換する整流器として機能し、信号リミッターと電圧調節因子として機能し、スイッチ、シグナルモジュレーター、ミキサーとして機能し、復調器とオシレーターとして使用されるなど、ダイオードの主要な機能を電気的にすることを含むさまざまな役割を実行します。1つの方向にのみ流れる電流。このプロパティは、電圧スパイクから回路を保護し、安定した電圧レベルを維持するために広く採用されています。電源ユニット、無線信号検出、およびロジック回路統合における実用的なアプリケーション。これらの使用は、多くの場合、デバイスの信頼性とパフォーマンスを向上させます。

3. LL4148はどのタイプのダイオードですか？

LL4148は、一般的な目的で設計された高速で切り替える小型シリコンダイオードです。迅速な切り替え時間と優れた信頼性により、アナログサーキットとデジタル回路の両方で多用途で便利になり、さまざまなアプリケーションで人気があります。

4.小さな信号ダイオードとは何ですか？

小さな信号ダイオードは、高周波数または小さな電流を含む回路の基本です。アプリケーションには、テレビ、無線、デジタルロジック回路が含まれます。パワーダイオードとは対照的に、小さな信号ダイオードは、小さな信号と迅速な遷移を処理するために最適化されています。ラジオの増幅段階やコンピューターのロジックコンポーネントなど、精度と速度が深刻な信号処理タスクに優れています。時間が経つにつれて、これらのダイオードは、電子通信の信号の完全性と精度を高める上で非常に貴重になりました。
