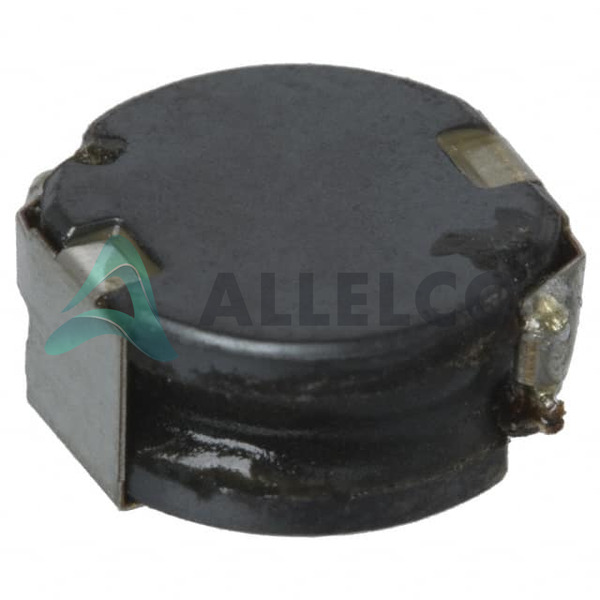

NR10050T6R5Nの技術仕様
Taiyo Yuden - NR10050T6R5N技術仕様、属性、パラメーター、およびTaiyo Yuden - NR10050T6R5N仕様に似たパーツ
製品属性 | 属性値 | |
---|---|---|
メーカー | Taiyo Yuden | |
タイプ | Drum Core, Wirewound | |
公差 | ±30% | |
サプライヤデバイスパッケージ | - | |
サイズ/寸法 | 0.394" L x 0.386" W (10.00mm x 9.80mm) | |
遮蔽 | Shielded | |
シリーズ | NR | |
評価 | - | |
Qファクター@周波数 | - | |
パッケージ/ケース | Nonstandard | |
パッケージ | Tape & Reel (TR) |
製品属性 | 属性値 | |
---|---|---|
運転温度 | -25°C ~ 105°C | |
装着タイプ | Surface Mount | |
材料 - コア | Ferrite | |
インダクタンス周波数 - 試験 | 100 kHz | |
インダクタンス | 6.5 µH | |
高さ - 着席(最大) | 0.197" (5.00mm) | |
周波数 - 自己共振 | 19MHz | |
直流抵抗(DCR) | 23.4mOhm Max | |
現在の評価(AMP) | 5.2 A | |
現在 - 飽和(ISAT) | 6A |
右側の三つのパーツはTaiyo Yuden NR10050T6R5Nと同様の仕様
製品属性 | ||||
---|---|---|---|---|
部品型番 | NR10050T6R5N | VLP6045LT-100M | VLF252012MT-1R0N | NRS8040T4R7NJGJ |
メーカー | Taiyo Yuden | TDK Corporation | TDK Corporation | Taiyo Yuden |
材料 - コア | Ferrite | Ferrite | Ferrite | Ferrite |
サイズ/寸法 | 0.394" L x 0.386" W (10.00mm x 9.80mm) | 0.268" L x 0.268" W (6.80mm x 6.80mm) | 0.098' L x 0.079' W (2.50mm x 2.00mm) | 0.315' L x 0.315' W (8.00mm x 8.00mm) |
サプライヤデバイスパッケージ | - | - | - | - |
直流抵抗(DCR) | 23.4mOhm Max | 72mOhm Max | 52mOhm Max | 23.4mOhm Max |
インダクタンス周波数 - 試験 | 100 kHz | 100 kHz | 1 MHz | 100 kHz |
評価 | - | - | - | - |
装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
公差 | ±30% | ±20% | ±30% | ±30% |
インダクタンス | 6.5 µH | 10 µH | 1 µH | 4.7 µH |
周波数 - 自己共振 | 19MHz | - | - | 30MHz |
運転温度 | -25°C ~ 105°C | -40°C ~ 105°C | -40°C ~ 105°C | -25°C ~ 125°C |
タイプ | Drum Core, Wirewound | Drum Core, Wirewound | Drum Core, Wirewound | Drum Core, Wirewound |
現在の評価(AMP) | 5.2 A | 3 A | 2.47 A | 4.1 A |
パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
Qファクター@周波数 | - | - | - | - |
現在 - 飽和(ISAT) | 6A | 3.2A | 1.3A | 5.4A |
シリーズ | NR | VLP | VLF-M | NR, S Type |
遮蔽 | Shielded | Shielded | Shielded | Shielded |
パッケージ/ケース | Nonstandard | Nonstandard | 1008 (2520 Metric) | Nonstandard |
高さ - 着席(最大) | 0.197" (5.00mm) | 0.177" (4.50mm) | 0.047' (1.20mm) | 0.157' (4.00mm) |
NR10050T6R5N - Taiyo YudenのNR10050T6R5N PDFデータテーブルとTaiyo Yudenドキュメントをダウンロード
