まず  ページプロダクトセンターrf/if/rfidrf アンテナANT8030-2R4-01A

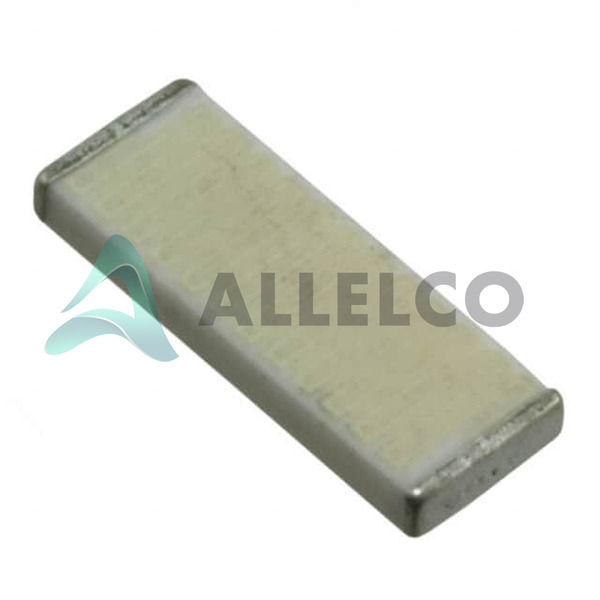

ANT8030-2R4-01A Image
画像はイメージです、製品の詳細については、仕様を参考してください。

ANT8030-2R4-01A - TDK Corporation

メーカー 部品型番
ANT8030-2R4-01A
メーカー
TDK Corporation
Allelco 部品型番
32D-ANT8030-2R4-01A
ECADモデル
モデルの説明
RF ANT 2.4GHZ CHIP SOLDER SMD
詳細な説明
パッケージ
データシート
Cylindrical Battery Holders.pdf
在庫あり: 4910

必須フィールドは、星番号(*)で表されます
RFQを送信してください、すぐに返信します。

数量

規格

ANT8030-2R4-01Aの技術仕様
TDK Corporation - ANT8030-2R4-01A技術仕様、属性、パラメーター、およびTDK Corporation - ANT8030-2R4-01A仕様に似たパーツ

製品属性 属性値
メーカー TDK Corporation
VSWR 2
終了 Solder
シリーズ -
リターンロス -15dB
RFファミリ/標準 Bluetooth, WiFi
パッケージ Tape & Reel (TR)
バンドの数 1
装着タイプ Surface Mount
製品属性 属性値
保護等級 -
高さ(最大) 0.039' (1.00mm)
利得 2dBi
周波数範囲 2.4GHz ~ 2.5GHz
周波数グループ UHF (2GHz ~ 3GHz)
周波数(中心/帯域) 2.4GHz
特徴 -
アプリケーション Bluetooth, WLAN
アンテナの種類 Chip

共通規格を持つ部品

右側の三つのパーツはTDK Corporation ANT8030-2R4-01Aと同様の仕様

製品属性 ANT8030-2R4-01A ANT5320LL24R2455A ANT3216A063R2400A ANT5320LL24R2400A
部品型番 ANT8030-2R4-01A ANT5320LL24R2455A ANT3216A063R2400A ANT5320LL24R2400A
メーカー TDK Corporation Pulse Electronics Pulse Electronics Pulse Electronics
周波数グループ UHF (2GHz ~ 3GHz) UHF (2GHz ~ 3GHz), SHF (f > 4GHz) UHF (2GHz ~ 3GHz) UHF (2GHz ~ 3GHz)
高さ(最大) 0.039' (1.00mm) 0.045" (1.15mm) 0.022" (0.55mm) 0.047" (1.20mm)
終了 Solder Solder Solder Solder
アンテナの種類 Chip Chip Chip Chip
パッケージ Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
周波数(中心/帯域) 2.4GHz 2.4GHz, 5GHz 2.4GHz 2.4GHz
VSWR 2 - - -
装着タイプ Surface Mount Surface Mount Surface Mount Surface Mount
周波数範囲 2.4GHz ~ 2.5GHz 2.39GHz ~ 2.51GHz, 4.55GHz ~ 5.45GHz 2.335GHz ~ 2.565GHz 2.408GHz ~ 2.492GHz
特徴 - - - -
シリーズ - 5320 3216 5320
バンドの数 1 2 1 1
アプリケーション Bluetooth, WLAN WLAN Bluetooth, WLAN, Zigbee™ Bluetooth, WLAN, Zigbee™
保護等級 - - - -
リターンロス -15dB -10dB -10dB -19dB
RFファミリ/標準 Bluetooth, WiFi WiFi 802.15.4, Bluetooth, WiFi 802.15.4, Bluetooth, WiFi
利得 2dBi 2.17dBi, 3.51dBi 1.69dBi 2.78dBi

ANT8030-2R4-01AデータテーブルPDF

ANT8030-2R4-01A - TDK CorporationのANT8030-2R4-01A PDFデータテーブルとTDK Corporationドキュメントをダウンロード

HTMLデータシート
Cylindrical Battery Holders.pdf
