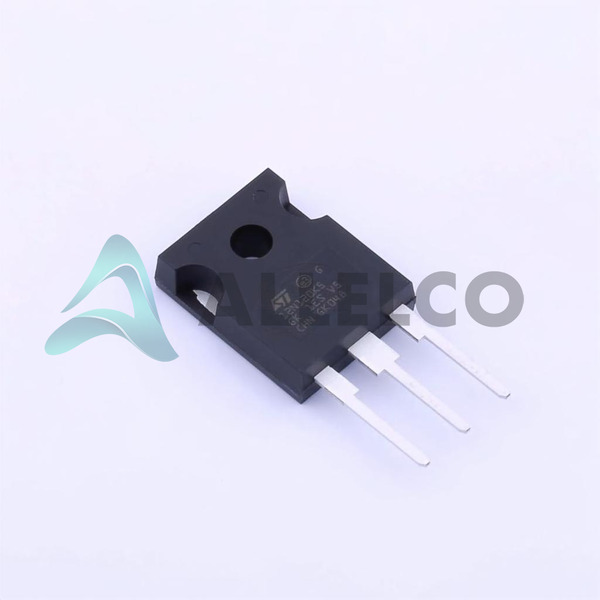

STW12N120K5の技術仕様
STMicroelectronics - STW12N120K5技術仕様、属性、パラメーター、およびSTMicroelectronics - STW12N120K5仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | STMicroelectronics | |
| 同上@ VGS（TH）（最大） | 5V @ 100µA | |
| Vgs（最大） | ±30V | |
| 技術 | MOSFET (Metal Oxide) | |
| サプライヤデバイスパッケージ | TO-247-3 | |
| シリーズ | MDmesh™ K5 | |
| 同上、Vgsは@ RDSで、（最大） | 690mOhm @ 6A, 10V | |
| 電力消費（最大） | 250W (Tc) | |
| パッケージ/ケース | TO-247-3 | |
| パッケージ | Tube |
| 製品属性 | 属性値 | |
|---|---|---|
| 運転温度 | -55°C ~ 150°C (TJ) | |
| 装着タイプ | Through Hole | |
| 入力容量（Ciss）（Max）@ Vds | 1370 pF @ 100 V | |
| ゲートチャージ（Qg）（最大）@ Vgs | 44.2 nC @ 10 V | |
| FETタイプ | N-Channel | |
| FET特長 | - | |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 10V | |
| ソース電圧（VDSS）にドレイン | 1200 V | |
| 電流 - 25℃での連続ドレイン（Id） | 12A (Tc) | |
| 基本製品番号 | STW12 |
右側の三つのパーツはSTMicroelectronics STW12N120K5と同様の仕様
| 製品属性 |  |
|
|
|
|---|---|---|---|---|
| 部品型番 | STW12N120K5 | STW12NK95Z | STW11NB80 | STW12NK60Z |
| メーカー | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| 運転温度 | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | 150°C (TJ) | 150°C (TJ) |
| 入力容量（Ciss）（Max）@ Vds | 1370 pF @ 100 V | 3500 pF @ 25 V | 2900 pF @ 25 V | 1740 pF @ 25 V |
| 技術 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
| パッケージ | Tube | Tube | Tube | Tube |
| 同上、Vgsは@ RDSで、（最大） | 690mOhm @ 6A, 10V | 900mOhm @ 5A, 10V | 800mOhm @ 5.5A, 10V | 640mOhm @ 5A, 10V |
| パッケージ/ケース | TO-247-3 | TO-247-3 | TO-247-3 | TO-247-3 |
| FETタイプ | N-Channel | N-Channel | N-Channel | N-Channel |
| シリーズ | MDmesh™ K5 | SuperMESH™ | PowerMESH™ | SuperMESH™ |
| Vgs（最大） | ±30V | ±30V | ±30V | ±30V |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 10V | 10V | 10V | 10V |
| FET特長 | - | - | - | - |
| ソース電圧（VDSS）にドレイン | 1200 V | 950 V | 800 V | 600 V |
| 同上@ VGS（TH）（最大） | 5V @ 100µA | 4.5V @ 100µA | 5V @ 250µA | 4.5V @ 100µA |
| サプライヤデバイスパッケージ | TO-247-3 | TO-247-3 | TO-247-3 | TO-247-3 |
| 基本製品番号 | STW12 | STW12N | STW11N | STW12N |
| 電力消費（最大） | 250W (Tc) | 230W (Tc) | 190W (Tc) | 150W (Tc) |
| 電流 - 25℃での連続ドレイン（Id） | 12A (Tc) | 10A (Tc) | 11A (Tc) | 10A (Tc) |
| 装着タイプ | Through Hole | Through Hole | Through Hole | Through Hole |
| ゲートチャージ（Qg）（最大）@ Vgs | 44.2 nC @ 10 V | 113 nC @ 10 V | 70 nC @ 10 V | 59 nC @ 10 V |
