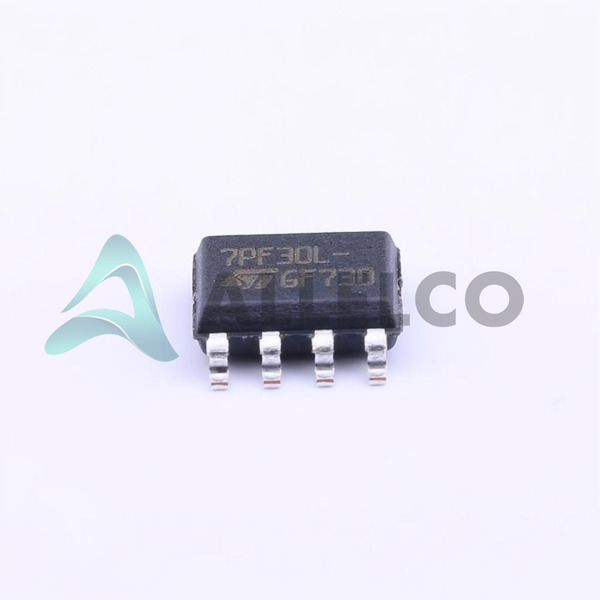

STS7PF30Lの技術仕様
STMicroelectronics - STS7PF30L技術仕様、属性、パラメーター、およびSTMicroelectronics - STS7PF30L仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | STMicroelectronics | |
| 同上@ VGS（TH）（最大） | 2.5V @ 250µA | |
| Vgs（最大） | ±20V | |
| 技術 | MOSFET (Metal Oxide) | |
| サプライヤデバイスパッケージ | 8-SOIC | |
| シリーズ | STripFET™ II | |
| 同上、Vgsは@ RDSで、（最大） | 21mOhm @ 3.5A, 10V | |
| 電力消費（最大） | 2.5W (Tc) | |
| パッケージ/ケース | 8-SOIC (0.154", 3.90mm Width) | |
| パッケージ | Tape & Reel (TR) |
| 製品属性 | 属性値 | |
|---|---|---|
| 運転温度 | 150°C (TJ) | |
| 装着タイプ | Surface Mount | |
| 入力容量（Ciss）（Max）@ Vds | 2600 pF @ 25 V | |
| ゲートチャージ（Qg）（最大）@ Vgs | 38 nC @ 4.5 V | |
| FETタイプ | P-Channel | |
| FET特長 | - | |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 4.5V, 10V | |
| ソース電圧（VDSS）にドレイン | 30 V | |
| 電流 - 25℃での連続ドレイン（Id） | 7A (Tc) | |
| 基本製品番号 | STS7P |
右側の三つのパーツはSTMicroelectronics STS7PF30Lと同様の仕様
| 製品属性 |  |
|
 |
|
|---|---|---|---|---|
| 部品型番 | STS7PF30L | STS7NF60L | STS7P4LLF6 | STS6NF20V |
| メーカー | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| 電流 - 25℃での連続ドレイン（Id） | 7A (Tc) | 7.5A (Tc) | 7A (Tj) | 6A (Tc) |
| 入力容量（Ciss）（Max）@ Vds | 2600 pF @ 25 V | 1700 pF @ 25 V | 2850 pF @ 25 V | 460 pF @ 15 V |
| FETタイプ | P-Channel | N-Channel | P-Channel | N-Channel |
| シリーズ | STripFET™ II | STripFET™ II | STripFET™ F6 | STripFET™ II |
| サプライヤデバイスパッケージ | 8-SOIC | 8-SOIC | 8-SO | 8-SOIC |
| ゲートチャージ（Qg）（最大）@ Vgs | 38 nC @ 4.5 V | 34 nC @ 4.5 V | 22 nC @ 4.5 V | 11.5 nC @ 4.5 V |
| 技術 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
| 装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 同上、Vgsは@ RDSで、（最大） | 21mOhm @ 3.5A, 10V | 19.5mOhm @ 3.5A, 10V | 20.5mOhm @ 3.5A, 10V | 40mOhm @ 3A, 4.5V |
| パッケージ/ケース | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) |
| 同上@ VGS（TH）（最大） | 2.5V @ 250µA | 1V @ 250µA | 1V @ 250µA (Min) | 600mV @ 250µA (Min) |
| Vgs（最大） | ±20V | ±16V | ±20V | ±12V |
| 電力消費（最大） | 2.5W (Tc) | 2.5W (Tc) | 2.7W (Ta) | 2.5W (Tc) |
| FET特長 | - | - | - | - |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 4.5V, 10V | 5V, 10V | 4.5V, 10V | 1.95V, 4.5V |
| ソース電圧（VDSS）にドレイン | 30 V | 60 V | 40 V | 20 V |
| 運転温度 | 150°C (TJ) | 150°C (TJ) | 150°C (TJ) | 150°C (TJ) |
| パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| 基本製品番号 | STS7P | STS7NF60 | STS7P4 | STS6NF20 |
STS7PF30L - STMicroelectronicsのSTS7PF30L PDFデータテーブルとSTMicroelectronicsドキュメントをダウンロード
