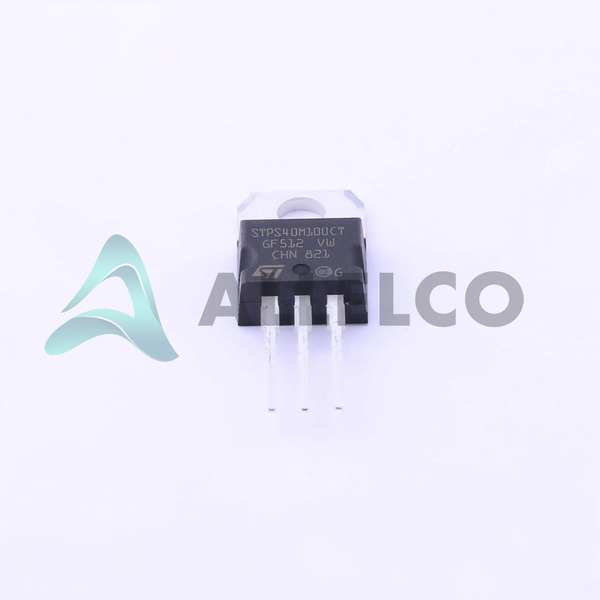

STPS40M100CTの技術仕様
STMicroelectronics - STPS40M100CT技術仕様、属性、パラメーター、およびSTMicroelectronics - STPS40M100CT仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | STMicroelectronics | |
| 電圧 - フォワード（VF）（最大）の場合@ | 780 mV @ 20 A | |
| 電圧 - 逆（VR）（最大） | 100 V | |
| 技術 | Schottky | |
| サプライヤデバイスパッケージ | TO-220 | |
| 速度 | Fast Recovery =< 500ns, > 200mA (Io) | |
| シリーズ | - | |
| パッケージ/ケース | TO-220-3 |
| 製品属性 | 属性値 | |
|---|---|---|
| パッケージ | Tube | |
| 動作温度 - ジャンクション | 150°C (Max) | |
| 装着タイプ | Through Hole | |
| ダイオード構成 | 1 Pair Common Cathode | |
| 電流 - 漏れ@ Vrとリバース | 70 µA @ 100 V | |
| 電流 - 平均整流（イオ）（ダイオード当たり） | 20A | |
| 基本製品番号 | STPS40 |
右側の三つのパーツはSTMicroelectronics STPS40M100CTと同様の仕様
| 製品属性 |  |
 |
|
|
|---|---|---|---|---|
| 部品型番 | STPS40M100CT | STPS40M80CG-TR | STPS40M60CT | STPS40M120CTN |
| メーカー | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| サプライヤデバイスパッケージ | TO-220 | D²PAK | TO-220 | TO-220 |
| 装着タイプ | Through Hole | Surface Mount | Through Hole | Through Hole |
| 電流 - 漏れ@ Vrとリバース | 70 µA @ 100 V | 65 µA @ 80 V | 110 µA @ 60 V | 370 µA @ 120 V |
| 技術 | Schottky | Schottky | Schottky | Schottky |
| 動作温度 - ジャンクション | 150°C (Max) | 175°C (Max) | 150°C (Max) | 150°C (Max) |
| ダイオード構成 | 1 Pair Common Cathode | 1 Pair Common Cathode | 1 Pair Common Cathode | 1 Pair Common Cathode |
| 電流 - 平均整流（イオ）（ダイオード当たり） | 20A | 20A | 20A | 20A |
| シリーズ | - | - | - | - |
| パッケージ | Tube | Tape & Reel (TR) | Tube | Tube |
| 基本製品番号 | STPS40 | STPS40 | STPS40 | STPS40 |
| 速度 | Fast Recovery =< 500ns, > 200mA (Io) | Fast Recovery =< 500ns, > 200mA (Io) | Fast Recovery =< 500ns, > 200mA (Io) | Fast Recovery =< 500ns, > 200mA (Io) |
| 電圧 - 逆（VR）（最大） | 100 V | 80 V | 60 V | 120 V |
| パッケージ/ケース | TO-220-3 | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB | TO-220-3 | TO-220-3 |
| 電圧 - フォワード（VF）（最大）の場合@ | 780 mV @ 20 A | 735 mV @ 20 A | 595 mV @ 20 A | 790 mV @ 20 A |
STPS40M100CT - STMicroelectronicsのSTPS40M100CT PDFデータテーブルとSTMicroelectronicsドキュメントをダウンロード
