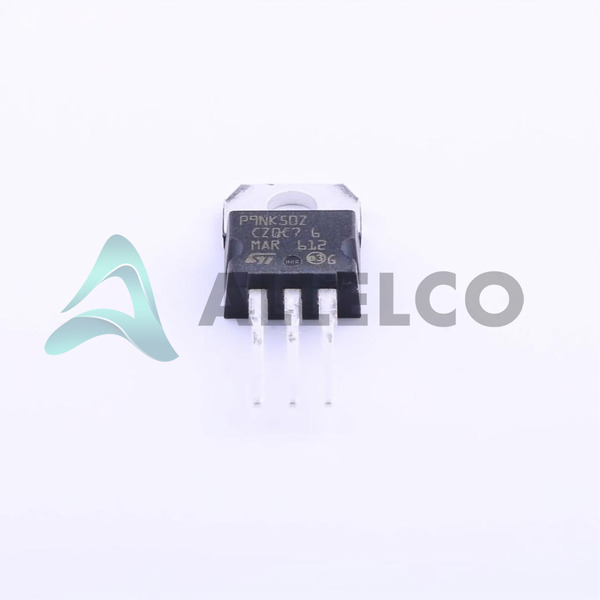

STP9NK50Zの技術仕様
STMicroelectronics - STP9NK50Z技術仕様、属性、パラメーター、およびSTMicroelectronics - STP9NK50Z仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | STMicroelectronics | |
| 同上@ VGS（TH）（最大） | 4.5V @ 100µA | |
| Vgs（最大） | ±30V | |
| 技術 | MOSFET (Metal Oxide) | |
| サプライヤデバイスパッケージ | TO-220 | |
| シリーズ | SuperMESH™ | |
| 同上、Vgsは@ RDSで、（最大） | 850mOhm @ 3.6A, 10V | |
| 電力消費（最大） | 110W (Tc) | |
| パッケージ/ケース | TO-220-3 | |
| パッケージ | Tube |
| 製品属性 | 属性値 | |
|---|---|---|
| 運転温度 | -55°C ~ 150°C (TJ) | |
| 装着タイプ | Through Hole | |
| 入力容量（Ciss）（Max）@ Vds | 910 pF @ 25 V | |
| ゲートチャージ（Qg）（最大）@ Vgs | 32 nC @ 10 V | |
| FETタイプ | N-Channel | |
| FET特長 | - | |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 10V | |
| ソース電圧（VDSS）にドレイン | 500 V | |
| 電流 - 25℃での連続ドレイン（Id） | 7.2A (Tc) | |
| 基本製品番号 | STP9NK50 |
右側の三つのパーツはSTMicroelectronics STP9NK50Zと同様の仕様
| 製品属性 |  |
 |
 |
|
|---|---|---|---|---|
| 部品型番 | STP9NK50Z | STP9NK50ZFP | STP9N80K5 | STP9NK60Z |
| メーカー | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| 装着タイプ | Through Hole | Through Hole | Through Hole | Through Hole |
| 基本製品番号 | STP9NK50 | STP9NK50 | STP9N80 | STP9NK60 |
| サプライヤデバイスパッケージ | TO-220 | TO-220FP | TO-220 | TO-220 |
| 電流 - 25℃での連続ドレイン（Id） | 7.2A (Tc) | 7.2A (Tc) | 7A (Tc) | 7A (Tc) |
| 同上、Vgsは@ RDSで、（最大） | 850mOhm @ 3.6A, 10V | 850mOhm @ 3.6A, 10V | 900mOhm @ 3.5A, 10V | 950mOhm @ 3.5A, 10V |
| 同上@ VGS（TH）（最大） | 4.5V @ 100µA | 4.5V @ 100µA | 5V @ 100µA | 4.5V @ 100µA |
| 運転温度 | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) |
| ゲートチャージ（Qg）（最大）@ Vgs | 32 nC @ 10 V | 32 nC @ 10 V | 12 nC @ 10 V | 53 nC @ 10 V |
| 入力容量（Ciss）（Max）@ Vds | 910 pF @ 25 V | 910 pF @ 25 V | 340 pF @ 100 V | 1110 pF @ 25 V |
| パッケージ | Tube | Tube | Tube | Tube |
| FETタイプ | N-Channel | N-Channel | N-Channel | N-Channel |
| 技術 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
| FET特長 | - | - | - | - |
| シリーズ | SuperMESH™ | SuperMESH™ | MDmesh™ K5 | SuperMESH™ |
| 電力消費（最大） | 110W (Tc) | 30W (Tc) | 110W (Tc) | 125W (Tc) |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 10V | 10V | 10V | 10V |
| ソース電圧（VDSS）にドレイン | 500 V | 500 V | 800 V | 600 V |
| パッケージ/ケース | TO-220-3 | TO-220-3 Full Pack | TO-220-3 | TO-220-3 |
| Vgs（最大） | ±30V | ±30V | ±30V | ±30V |
