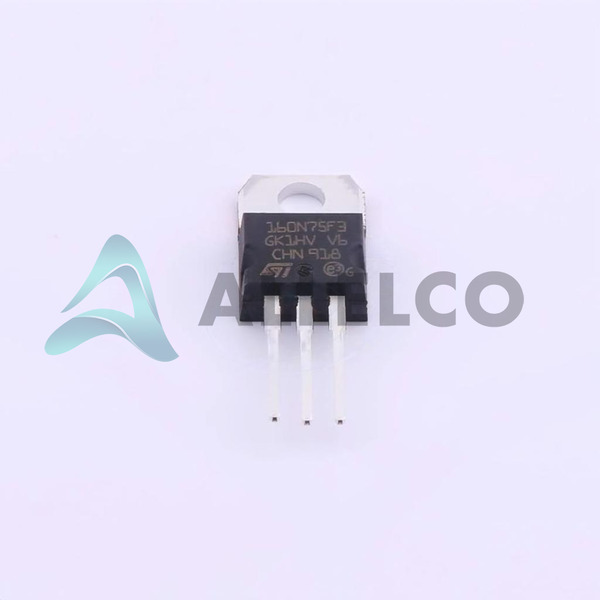

STP160N75F3の技術仕様
STMicroelectronics - STP160N75F3技術仕様、属性、パラメーター、およびSTMicroelectronics - STP160N75F3仕様に似たパーツ
製品属性 | 属性値 | |
---|---|---|
メーカー | STMicroelectronics | |
同上@ VGS(TH)(最大) | 4V @ 250µA | |
Vgs(最大) | ±20V | |
技術 | MOSFET (Metal Oxide) | |
サプライヤデバイスパッケージ | TO-220 | |
シリーズ | STripFET™ | |
同上、Vgsは@ RDSで、(最大) | 4mOhm @ 60A, 10V | |
電力消費(最大) | 330W (Tc) | |
パッケージ/ケース | TO-220-3 | |
パッケージ | Tube |
製品属性 | 属性値 | |
---|---|---|
運転温度 | -55°C ~ 175°C (TJ) | |
装着タイプ | Through Hole | |
入力容量(Ciss)(Max)@ Vds | 6750 pF @ 25 V | |
ゲートチャージ(Qg)(最大)@ Vgs | 85 nC @ 10 V | |
FETタイプ | N-Channel | |
FET特長 | - | |
駆動電圧(最大Rdsオン、最小Rdsオン) | 10V | |
ソース電圧(VDSS)にドレイン | 75 V | |
電流 - 25℃での連続ドレイン(Id) | 120A (Tc) | |
基本製品番号 | STP160 |
右側の三つのパーツはSTMicroelectronics STP160N75F3と同様の仕様
製品属性 | ||||
---|---|---|---|---|
部品型番 | STP160N75F3 | STP15NM60ND | STP15N80K5 | STP15NM60N |
メーカー | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
FETタイプ | N-Channel | N-Channel | N-Channel | N-Channel |
Vgs(最大) | ±20V | ±25V | ±30V | ±25V |
ゲートチャージ(Qg)(最大)@ Vgs | 85 nC @ 10 V | 40 nC @ 10 V | 32 nC @ 10 V | 37 nC @ 10 V |
パッケージ | Tube | Tube | Tube | Tube |
駆動電圧(最大Rdsオン、最小Rdsオン) | 10V | 10V | 10V | 10V |
装着タイプ | Through Hole | Through Hole | Through Hole | Through Hole |
シリーズ | STripFET™ | FDmesh™ II | SuperMESH5™ | MDmesh™ II |
基本製品番号 | STP160 | STP15N | STP15 | STP15N |
入力容量(Ciss)(Max)@ Vds | 6750 pF @ 25 V | 1250 pF @ 50 V | 1100 pF @ 100 V | 1250 pF @ 50 V |
同上、Vgsは@ RDSで、(最大) | 4mOhm @ 60A, 10V | 299mOhm @ 7A, 10V | 375mOhm @ 7A, 10V | 299mOhm @ 7A, 10V |
ソース電圧(VDSS)にドレイン | 75 V | 600 V | 800 V | 600 V |
サプライヤデバイスパッケージ | TO-220 | TO-220 | TO-220 | TO-220 |
電力消費(最大) | 330W (Tc) | 125W (Tc) | 190W (Tc) | 125W (Tc) |
パッケージ/ケース | TO-220-3 | TO-220-3 | TO-220-3 | TO-220-3 |
FET特長 | - | - | - | - |
運転温度 | -55°C ~ 175°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) |
技術 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
同上@ VGS(TH)(最大) | 4V @ 250µA | 5V @ 250µA | 5V @ 100µA | 4V @ 250µA |
電流 - 25℃での連続ドレイン(Id) | 120A (Tc) | 14A (Tc) | 14A (Tc) | 14A (Tc) |
STP160N75F3 - STMicroelectronicsのSTP160N75F3 PDFデータテーブルとSTMicroelectronicsドキュメントをダウンロード
