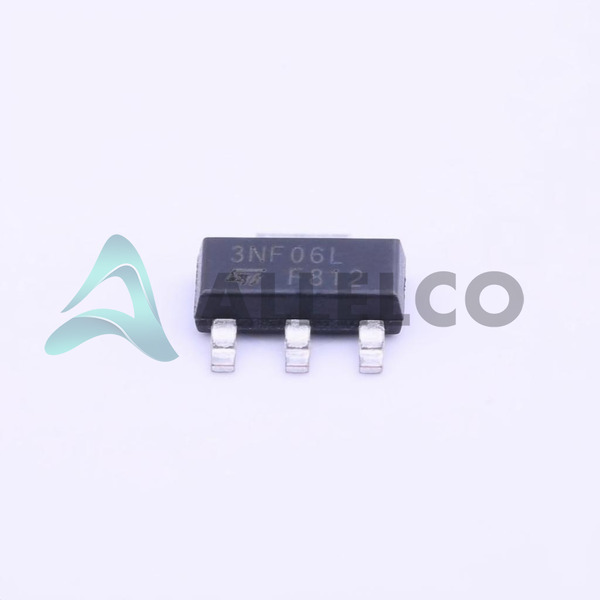

STN3NF06Lの技術仕様
STMicroelectronics - STN3NF06L技術仕様、属性、パラメーター、およびSTMicroelectronics - STN3NF06L仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | STMicroelectronics | |
| 同上@ VGS（TH）（最大） | 2.8V @ 250µA | |
| Vgs（最大） | ±16V | |
| 技術 | MOSFET (Metal Oxide) | |
| サプライヤデバイスパッケージ | SOT-223 | |
| シリーズ | STripFET™ II | |
| 同上、Vgsは@ RDSで、（最大） | 100mOhm @ 1.5A, 10V | |
| 電力消費（最大） | 3.3W (Tc) | |
| パッケージ/ケース | TO-261-4, TO-261AA | |
| パッケージ | Tape & Reel (TR) |
| 製品属性 | 属性値 | |
|---|---|---|
| 運転温度 | -55°C ~ 150°C (TJ) | |
| 装着タイプ | Surface Mount | |
| 入力容量（Ciss）（Max）@ Vds | 340 pF @ 25 V | |
| ゲートチャージ（Qg）（最大）@ Vgs | 9 nC @ 5 V | |
| FETタイプ | N-Channel | |
| FET特長 | - | |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 5V, 10V | |
| ソース電圧（VDSS）にドレイン | 60 V | |
| 電流 - 25℃での連続ドレイン（Id） | 4A (Tc) | |
| 基本製品番号 | STN3 |
右側の三つのパーツはSTMicroelectronics STN3NF06Lと同様の仕様
| 製品属性 |  |
|
|
|
|---|---|---|---|---|
| 部品型番 | STN3NF06L | STN3PF06 | STN3N40K3 | STN3NF06 |
| メーカー | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| 装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 入力容量（Ciss）（Max）@ Vds | 340 pF @ 25 V | 850 pF @ 25 V | 165 pF @ 50 V | 315 pF @ 25 V |
| ソース電圧（VDSS）にドレイン | 60 V | 60 V | 400 V | 60 V |
| ゲートチャージ（Qg）（最大）@ Vgs | 9 nC @ 5 V | 21 nC @ 10 V | 11 nC @ 10 V | 13 nC @ 10 V |
| FET特長 | - | - | - | - |
| 運転温度 | -55°C ~ 150°C (TJ) | -65°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 5V, 10V | 10V | 10V | 10V |
| 電流 - 25℃での連続ドレイン（Id） | 4A (Tc) | 2.5A (Tc) | 1.8A (Tc) | 4A (Tc) |
| FETタイプ | N-Channel | P-Channel | N-Channel | N-Channel |
| 電力消費（最大） | 3.3W (Tc) | 2.5W (Tc) | 3.3W (Ta) | 3.3W (Tc) |
| サプライヤデバイスパッケージ | SOT-223 | SOT-223 | SOT-223 | SOT-223 |
| Vgs（最大） | ±16V | ±20V | ±30V | ±20V |
| 基本製品番号 | STN3 | STN3P | STN3 | STN3 |
| パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| シリーズ | STripFET™ II | STripFET™ II | SuperMESH3™ | STripFET™ II |
| 同上、Vgsは@ RDSで、（最大） | 100mOhm @ 1.5A, 10V | 220mOhm @ 1.5A, 10V | 3.4Ohm @ 600mA, 10V | 100mOhm @ 1.5A, 10V |
| パッケージ/ケース | TO-261-4, TO-261AA | TO-261-4, TO-261AA | TO-261-4, TO-261AA | TO-261-4, TO-261AA |
| 同上@ VGS（TH）（最大） | 2.8V @ 250µA | 4V @ 250µA | 4.5V @ 50µA | 4V @ 250µA |
| 技術 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
