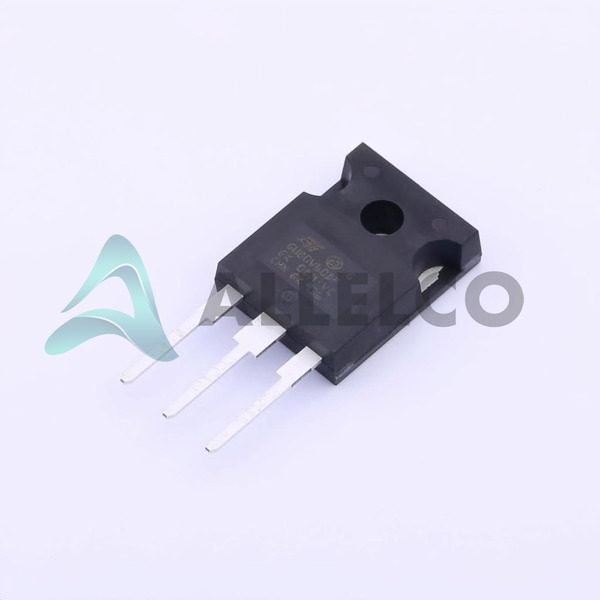

STGW80V60DFの技術仕様
STMicroelectronics - STGW80V60DF技術仕様、属性、パラメーター、およびSTMicroelectronics - STGW80V60DF仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | STMicroelectronics | |
| 電圧 - コレクタエミッタブレークダウン（最大） | 600 V | |
| VGE、Icを@ VCE（上）（最大） | 2.3V @ 15V, 80A | |
| 試験条件 | 400V, 80A, 5Ohm, 15V | |
| Td（オン/オフ）@ 25℃ | 60ns/220ns | |
| エネルギーの切り替え | 1.8mJ (on), 1mJ (off) | |
| サプライヤデバイスパッケージ | TO-247 | |
| シリーズ | - | |
| 逆回復時間（trrの） | 60 ns | |
| 電力 - 最大 | 469 W |
| 製品属性 | 属性値 | |
|---|---|---|
| パッケージ/ケース | TO-247-3 Exposed Pad | |
| パッケージ | Tube | |
| 運転温度 | -55°C ~ 175°C (TJ) | |
| 装着タイプ | Through Hole | |
| 入力タイプ | Standard | |
| IGBTタイプ | Trench Field Stop | |
| ゲートチャージ | 448 nC | |
| 電流 - コレクタパルス（ICM） | 240 A | |
| 電流 - コレクタ（Ic）（Max） | 120 A | |
| 基本製品番号 | STGW80 |
| 属性 | 説明 |
|---|---|
| RoHS ステータス | |
| 湿度感度レベル（MSL） | 1 (Unlimited) |
| 州に到達します | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS |
右側の三つのパーツはSTMicroelectronics STGW80V60DFと同様の仕様
| 製品属性 |  |
 |
|
|
|---|---|---|---|---|
| 部品型番 | STGW80V60DF | STGWA25H120DF2 | STGWA20HP65FB2 | STGWA15M120DF3 |
| メーカー | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| パッケージ | Tube | Tube | Tube | Tube |
| IGBTタイプ | Trench Field Stop | Trench Field Stop | Trench Field Stop | Trench Field Stop |
| エネルギーの切り替え | 1.8mJ (on), 1mJ (off) | 600µJ (on), 700µJ (off) | 214µJ (off) | 550µJ (on), 850µJ (off) |
| 試験条件 | 400V, 80A, 5Ohm, 15V | 600V, 25A, 10Ohm, 15V | 400V, 20A, 10Ohm, 15V | 600V, 15A, 22Ohm, 15V |
| 電流 - コレクタ（Ic）（Max） | 120 A | 50 A | 40 A | 30 A |
| サプライヤデバイスパッケージ | TO-247 | TO-247-3 | TO-247 Long Leads | TO-247 Long Leads |
| パッケージ/ケース | TO-247-3 Exposed Pad | TO-247-3 | TO-247-3 | TO-247-3 |
| 逆回復時間（trrの） | 60 ns | 303 ns | 140 ns | 270 ns |
| ゲートチャージ | 448 nC | 100 nC | 56 nC | 53 nC |
| 運転温度 | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) |
| 電流 - コレクタパルス（ICM） | 240 A | 100 A | 60 A | 60 A |
| 基本製品番号 | STGW80 | STGWA25 | STGWA20 | STGWA15 |
| VGE、Icを@ VCE（上）（最大） | 2.3V @ 15V, 80A | 2.6V @ 15V, 25A | 2.1V @ 15V, 20A | 2.3V @ 15V, 15A |
| シリーズ | - | - | HB2 | - |
| Td（オン/オフ）@ 25℃ | 60ns/220ns | 29ns/130ns | -/78.8ns | 26ns/122ns |
| 装着タイプ | Through Hole | Through Hole | Through Hole | Through Hole |
| 入力タイプ | Standard | Standard | Standard | Standard |
| 電圧 - コレクタエミッタブレークダウン（最大） | 600 V | 1200 V | 650 V | 1200 V |
| 電力 - 最大 | 469 W | 375 W | 147 W | 259 W |
STGW80V60DF - STMicroelectronicsのSTGW80V60DF PDFデータテーブルとSTMicroelectronicsドキュメントをダウンロード
