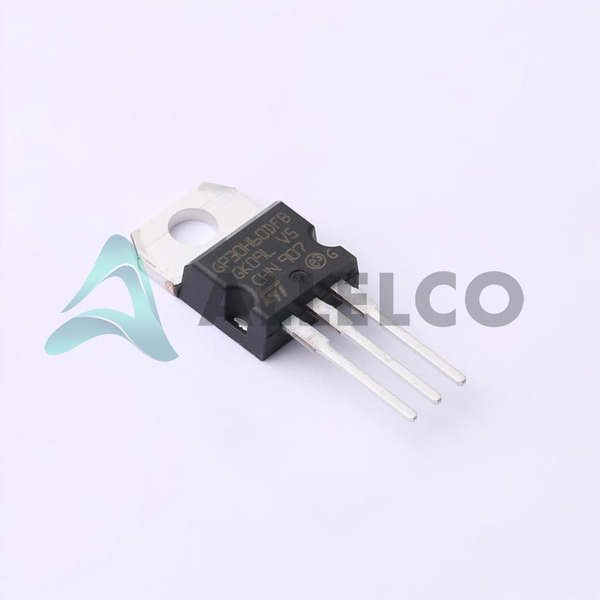

STGP30H60DFBの技術仕様
STMicroelectronics - STGP30H60DFB技術仕様、属性、パラメーター、およびSTMicroelectronics - STGP30H60DFB仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | STMicroelectronics | |
| 電圧 - コレクタエミッタブレークダウン（最大） | 600 V | |
| VGE、Icを@ VCE（上）（最大） | 2V @ 15V, 30A | |
| 試験条件 | 400V, 30A, 10Ohm, 15V | |
| Td（オン/オフ）@ 25℃ | 37ns/146ns | |
| エネルギーの切り替え | 383µJ (on), 293µJ (off) | |
| サプライヤデバイスパッケージ | TO-220 | |
| シリーズ | - | |
| 逆回復時間（trrの） | 53 ns | |
| 電力 - 最大 | 260 W |
| 製品属性 | 属性値 | |
|---|---|---|
| パッケージ/ケース | TO-220-3 | |
| パッケージ | Tube | |
| 運転温度 | -55°C ~ 175°C (TJ) | |
| 装着タイプ | Through Hole | |
| 入力タイプ | Standard | |
| IGBTタイプ | Trench Field Stop | |
| ゲートチャージ | 149 nC | |
| 電流 - コレクタパルス（ICM） | 120 A | |
| 電流 - コレクタ（Ic）（Max） | 60 A | |
| 基本製品番号 | STGP30 |
| 属性 | 説明 |
|---|---|
| RoHS ステータス | |
| 湿度感度レベル（MSL） | 1 (Unlimited) |
| 州に到達します | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS |
右側の三つのパーツはSTMicroelectronics STGP30H60DFBと同様の仕様
| 製品属性 |  |
 |
|
 |
|---|---|---|---|---|
| 部品型番 | STGP30H60DFB | STGP30H60DF | STGP35HF60W | STGP3HF60HD |
| メーカー | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| 装着タイプ | Through Hole | Through Hole | Through Hole | Through Hole |
| 電流 - コレクタ（Ic）（Max） | 60 A | 60 A | 60 A | 7.5 A |
| 電流 - コレクタパルス（ICM） | 120 A | 120 A | 150 A | 18 A |
| VGE、Icを@ VCE（上）（最大） | 2V @ 15V, 30A | 2.4V @ 15V, 30A | 2.5V @ 15V, 20A | 2.95V @ 15V, 1.5A |
| 逆回復時間（trrの） | 53 ns | 110 ns | - | 85 ns |
| 運転温度 | -55°C ~ 175°C (TJ) | -40°C ~ 175°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) |
| パッケージ | Tube | Tube | Tube | Tube |
| シリーズ | - | - | - | - |
| IGBTタイプ | Trench Field Stop | Trench Field Stop | - | - |
| サプライヤデバイスパッケージ | TO-220 | TO-220 | TO-220 | TO-220 |
| Td（オン/オフ）@ 25℃ | 37ns/146ns | 50ns/160ns | 30ns/175ns | 11ns/60ns |
| 電圧 - コレクタエミッタブレークダウン（最大） | 600 V | 600 V | 600 V | 600 V |
| パッケージ/ケース | TO-220-3 | TO-220-3 | TO-220-3 | TO-220-3 |
| エネルギーの切り替え | 383µJ (on), 293µJ (off) | 350µJ (on), 400µJ (off) | 290µJ (on), 185µJ (off) | 19µJ (on), 12µJ (off) |
| 電力 - 最大 | 260 W | 260 W | 200 W | 38 W |
| 入力タイプ | Standard | Standard | Standard | Standard |
| 試験条件 | 400V, 30A, 10Ohm, 15V | 400V, 30A, 10Ohm, 15V | 400V, 20A, 10Ohm, 15V | 400V, 1.5A, 100Ohm, 15V |
| ゲートチャージ | 149 nC | 105 nC | 140 nC | 12 nC |
| 基本製品番号 | STGP30 | STGP30 | STGP35 | STGP3 |
