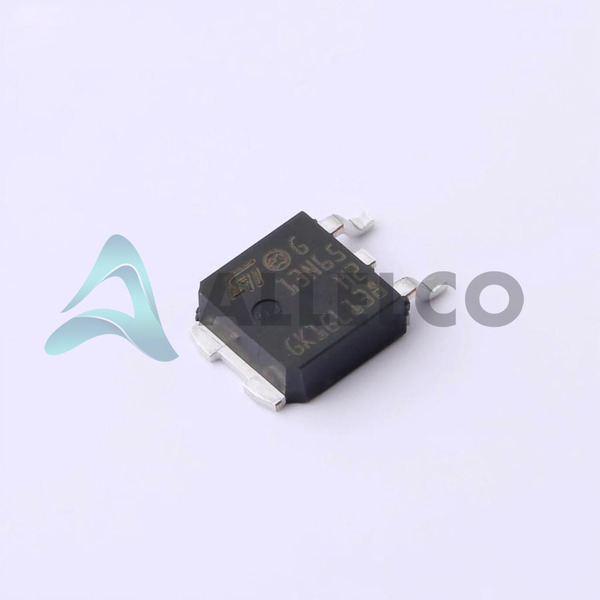

STD13N65M2の技術仕様
STMicroelectronics - STD13N65M2技術仕様、属性、パラメーター、およびSTMicroelectronics - STD13N65M2仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | STMicroelectronics | |
| 同上@ VGS（TH）（最大） | 4V @ 250µA | |
| Vgs（最大） | ±25V | |
| 技術 | MOSFET (Metal Oxide) | |
| サプライヤデバイスパッケージ | DPAK | |
| シリーズ | MDmesh™ M2 | |
| 同上、Vgsは@ RDSで、（最大） | 430mOhm @ 5A, 10V | |
| 電力消費（最大） | 110W (Tc) | |
| パッケージ/ケース | TO-252-3, DPak (2 Leads + Tab), SC-63 | |
| パッケージ | Tape & Reel (TR) |
| 製品属性 | 属性値 | |
|---|---|---|
| 運転温度 | 150°C (TJ) | |
| 装着タイプ | Surface Mount | |
| 入力容量（Ciss）（Max）@ Vds | 590 pF @ 100 V | |
| ゲートチャージ（Qg）（最大）@ Vgs | 17 nC @ 10 V | |
| FETタイプ | N-Channel | |
| FET特長 | - | |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 10V | |
| ソース電圧（VDSS）にドレイン | 650 V | |
| 電流 - 25℃での連続ドレイン（Id） | 10A (Tc) | |
| 基本製品番号 | STD13 |
右側の三つのパーツはSTMicroelectronics STD13N65M2と同様の仕様
| 製品属性 |  |
|
|
|
|---|---|---|---|---|
| 部品型番 | STD13N65M2 | STD13N60M2 | STD13NM60N | STD13N60DM2 |
| メーカー | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| サプライヤデバイスパッケージ | DPAK | DPAK | DPAK | DPAK |
| パッケージ/ケース | TO-252-3, DPak (2 Leads + Tab), SC-63 | TO-252-3, DPak (2 Leads + Tab), SC-63 | TO-252-3, DPak (2 Leads + Tab), SC-63 | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| 電流 - 25℃での連続ドレイン（Id） | 10A (Tc) | 11A (Tc) | 11A (Tc) | 11A (Tc) |
| Vgs（最大） | ±25V | ±25V | ±25V | ±25V |
| 駆動電圧（最大Rdsオン、最小Rdsオン） | 10V | 10V | 10V | 10V |
| 技術 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
| ゲートチャージ（Qg）（最大）@ Vgs | 17 nC @ 10 V | 17 nC @ 10 V | 30 nC @ 10 V | 19 nC @ 10 V |
| ソース電圧（VDSS）にドレイン | 650 V | 600 V | 600 V | 600 V |
| 入力容量（Ciss）（Max）@ Vds | 590 pF @ 100 V | 580 pF @ 100 V | 790 pF @ 50 V | 730 pF @ 100 V |
| FET特長 | - | - | - | - |
| 同上@ VGS（TH）（最大） | 4V @ 250µA | 4V @ 250µA | 4V @ 250µA | 5V @ 250µA |
| シリーズ | MDmesh™ M2 | MDmesh™ II Plus | MDmesh™ II | MDmesh™ DM2 |
| 装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| FETタイプ | N-Channel | N-Channel | N-Channel | N-Channel |
| 電力消費（最大） | 110W (Tc) | 110W (Tc) | 90W (Tc) | 110W (Tc) |
| 基本製品番号 | STD13 | STD13 | STD13 | STD13 |
| 運転温度 | 150°C (TJ) | -55°C ~ 150°C (TJ) | 150°C (TJ) | -55°C ~ 150°C (TJ) |
| 同上、Vgsは@ RDSで、（最大） | 430mOhm @ 5A, 10V | 380mOhm @ 5.5A, 10V | 360mOhm @ 5.5A, 10V | 365mOhm @ 5.5A, 10V |
STD13N65M2 - STMicroelectronicsのSTD13N65M2 PDFデータテーブルとSTMicroelectronicsドキュメントをダウンロード
