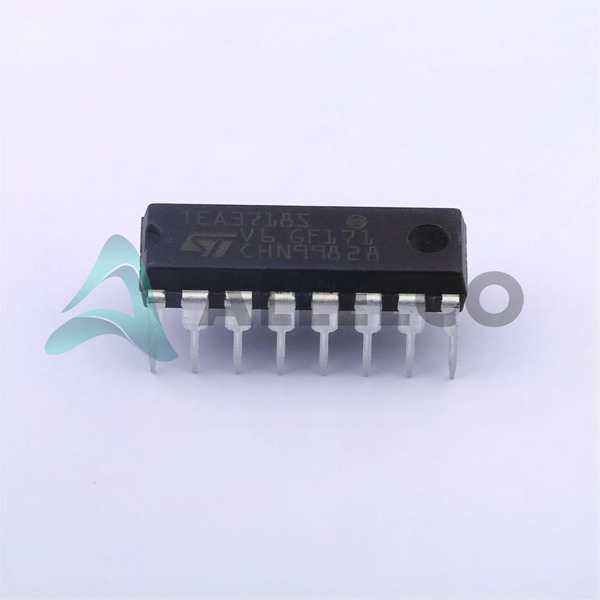

E-TEA3718SDPの技術仕様
STMicroelectronics - E-TEA3718SDP技術仕様、属性、パラメーター、およびSTMicroelectronics - E-TEA3718SDP仕様に似たパーツ
製品属性 | 属性値 | |
---|---|---|
メーカー | STMicroelectronics | |
電源電圧 - | 4.75V ~ 5.25V | |
電圧 - 負荷 | 10V ~ 45V | |
技術 | Bipolar | |
サプライヤデバイスパッケージ | 16-PowerDIP | |
ステップ解像度 | 1, 1/2 | |
シリーズ | - | |
パッケージ/ケース | 16-DIP (0.300', 7.62mm) | |
パッケージ | Tube | |
出力構成 | Half Bridge (2) |
製品属性 | 属性値 | |
---|---|---|
運転温度 | 0°C ~ 150°C (TJ) | |
装着タイプ | Through Hole | |
モータタイプ - ステッパー | Bipolar | |
モータタイプ - AC、DC | - | |
インタフェース | Parallel | |
関数 | Driver - Fully Integrated, Control and Power Stage | |
電流 - 出力 | 1.5A | |
基本製品番号 | E-TEA3718 | |
アプリケーション | General Purpose |
右側の三つのパーツはSTMicroelectronics E-TEA3718SDPと同様の仕様
製品属性 | ||||
---|---|---|---|---|
部品型番 | E-TEA3718SDP | DRV8301DCA | AH5798-WTG-7 | AH286-YL-13 |
メーカー | STMicroelectronics | Texas Instruments | Diodes Incorporated | Diodes Incorporated |
パッケージ/ケース | 16-DIP (0.300', 7.62mm) | 56-TFSOP (0.240', 6.10mm Width) Exposed Pad | SOT-23-5 Thin, TSOT-23-5 | SOT-89-5/6 |
ステップ解像度 | 1, 1/2 | - | - | - |
アプリケーション | General Purpose | General Purpose | Fan Motor Driver | Fan Motor Driver |
関数 | Driver - Fully Integrated, Control and Power Stage | Controller - Commutation, Direction Management | Driver - Fully Integrated, Control and Power Stage | Driver - Fully Integrated, Control and Power Stage |
出力構成 | Half Bridge (2) | Pre-Driver - Half Bridge (3) | Half Bridge (2) | Low Side (2) |
基本製品番号 | E-TEA3718 | DRV8301 | AH5798 | AH286 |
モータタイプ - ステッパー | Bipolar | - | - | - |
シリーズ | - | - | - | - |
パッケージ | Tube | Tube | Tape & Reel (TR) | Tape & Reel (TR) |
運転温度 | 0°C ~ 150°C (TJ) | -40°C ~ 125°C (TA) | -40°C ~ 105°C (TA) | -40°C ~ 150°C (TJ) |
装着タイプ | Through Hole | Surface Mount | Surface Mount | Surface Mount |
電源電圧 - | 4.75V ~ 5.25V | 6V ~ 60V | 1.8V ~ 5V | 3.8V ~ 20V |
電圧 - 負荷 | 10V ~ 45V | - | 1.8V ~ 5V | 3.8V ~ 20V |
技術 | Bipolar | Power MOSFET | Power MOSFET | Power MOSFET |
サプライヤデバイスパッケージ | 16-PowerDIP | 56-HTSSOP | TSOT-25 | SOT-89-5 |
モータタイプ - AC、DC | - | Brushless DC (BLDC) | Brushless DC (BLDC) | Brushless DC (BLDC) |
電流 - 出力 | 1.5A | - | - | 500mA |
インタフェース | Parallel | SPI | On/Off | On/Off |
