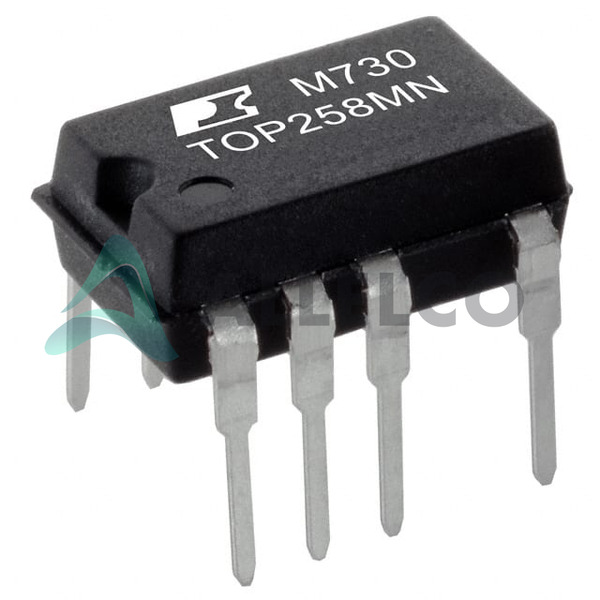

TOP258MNの技術仕様
Power Integrations - TOP258MN技術仕様、属性、パラメーター、およびPower Integrations - TOP258MN仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | Power Integrations | |
| 電源電圧 - （VCC / VDD） | - | |
| 電圧 - ブレークダウン | 700V | |
| トポロジー | Flyback | |
| サプライヤデバイスパッケージ | SDIP-10C | |
| シリーズ | TOPSwitch®-HX | |
| 電力（ワット） | 48 W | |
| パッケージ/ケース | 10-SDIP (0.300", 7.62mm), 9 Leads | |
| パッケージ | Tube |
| 製品属性 | 属性値 | |
|---|---|---|
| 出力絶縁 | Isolated | |
| 運転温度 | -40°C ~ 150°C (TJ) | |
| 装着タイプ | Through Hole | |
| 内部スイッチ（複数可） | Yes | |
| 周波数 - スイッチング | 66kHz | |
| フォールトプロテクション | Current Limiting, Over Temperature, Over Voltage | |
| デューティサイクル | 78% | |
| 制御機能 | - | |
| 基本製品番号 | TOP258 |
右側の三つのパーツはPower Integrations TOP258MNと同様の仕様
| 製品属性 |  |
 |
 |
|
|---|---|---|---|---|
| 部品型番 | TOP258MN | TOP259YN | TOP258PN | TOP258PG |
| メーカー | Power Integrations | Power Integrations | Power Integrations | Power Integrations |
| 内部スイッチ（複数可） | Yes | Yes | Yes | Yes |
| 電力（ワット） | 48 W | 238 W | 48 W | 48 W |
| 装着タイプ | Through Hole | Through Hole | Through Hole | Through Hole |
| パッケージ | Tube | Tube | Tube | Tube |
| 電圧 - ブレークダウン | 700V | 700V | 700V | 700V |
| 基本製品番号 | TOP258 | TOP259 | TOP258 | TOP258 |
| シリーズ | TOPSwitch®-HX | TOPSwitch®-HX | TOPSwitch®-HX | TOPSwitch®-HX |
| 制御機能 | - | - | - | - |
| フォールトプロテクション | Current Limiting, Over Temperature, Over Voltage | Current Limiting, Over Temperature, Over Voltage | Current Limiting, Over Temperature, Over Voltage | Current Limiting, Over Temperature, Over Voltage |
| デューティサイクル | 78% | 78% | 78% | 78% |
| 出力絶縁 | Isolated | Isolated | Isolated | Isolated |
| サプライヤデバイスパッケージ | SDIP-10C | TO-220-7C | 8-PDIP-C | 8-PDIP-C |
| トポロジー | Flyback | Flyback | Flyback | Flyback |
| パッケージ/ケース | 10-SDIP (0.300", 7.62mm), 9 Leads | TO-220-7 Formed Leads, 6 Leads | 8-DIP (0.300", 7.62mm), 7 Leads | 8-DIP (0.300', 7.62mm), 7 Leads |
| 運転温度 | -40°C ~ 150°C (TJ) | -40°C ~ 150°C (TJ) | -40°C ~ 150°C (TJ) | -40°C ~ 150°C (TJ) |
| 電源電圧 - （VCC / VDD） | - | - | - | - |
| 周波数 - スイッチング | 66kHz | 66kHz | 66kHz | 66kHz |
