まず  ページプロダクトセンターコネクタ、インターコネクトffc、fpc (フラットフレキシブル) コネクタXF2J-0624-11A-R100

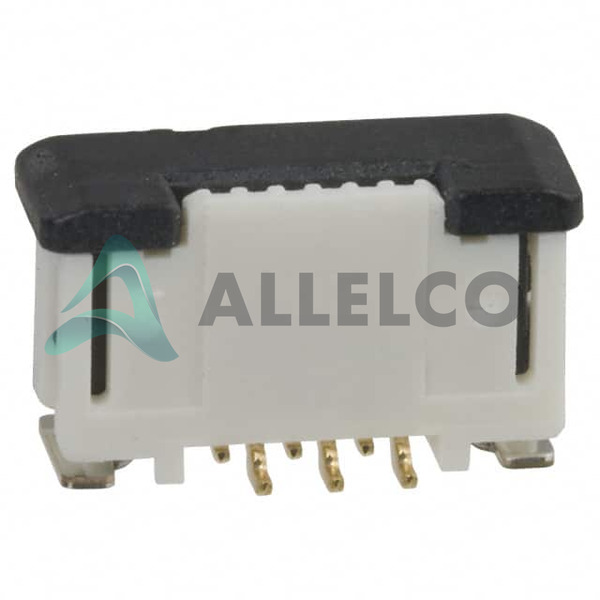

XF2J-0624-11A-R100 Image
画像はイメージです、製品の詳細については、仕様を参考してください。

XF2J-0624-11A-R100 - Omron Electronics Inc-EMC Div

メーカー 部品型番
XF2J-0624-11A-R100
メーカー
Omron Electronic Components
Allelco 部品型番
32D-XF2J-0624-11A-R100
ECADモデル
モデルの説明
CONN FPC VERT 6POS 0.5MM SMD
詳細な説明
パッケージ
データシート
Cylindrical Battery Holders.pdf
在庫あり: 5460

必須フィールドは、星番号(*)で表されます
RFQを送信してください、すぐに返信します。

数量

規格

XF2J-0624-11A-R100の技術仕様
Omron Electronics Inc-EMC Div - XF2J-0624-11A-R100技術仕様、属性、パラメーター、およびOmron Electronics Inc-EMC Div - XF2J-0624-11A-R100仕様に似たパーツ

製品属性 属性値
メーカー Omron Electronic Components
定格電圧 50V
終了 Solder
シリーズ XF2J
ピッチ 0.020' (0.50mm)
パッケージ Bulk
運転温度 -30°C ~ 85°C
ポジション数 6
装着タイプ Surface Mount
嵌合サイクル 30
材料燃焼性評価 UL94 V-0
ロック機能 Slide Lock
ハウジング材質 Polyamide (PA46), Nylon 4/6
製品属性 属性値
ハウジングカラー Natural
ボード上の高さ 0.163' (4.15mm)
フラットフレックスタイプ FPC
特徴 Zero Insertion Force (ZIF)
FFC、FCB厚さ 0.30mm
現在の評価(AMP) 0.5A
コンタクト材質 Copper Alloy
コンタクト仕上げ厚 5.90µin (0.150µm)
コンタクト仕上げ Gold
コネクタ/コンタクトタイプ Contacts, Vertical - 1 Sided
ケーブルエンドタイプ Tapered
アクチュエータ材質 -
アクチュエータ色 Black

共通規格を持つ部品

右側の三つのパーツはOmron Electronics Inc-EMC Div XF2J-0624-11A-R100と同様の仕様

製品属性 XF2J-0624-11A-R100 XF2H-4515-1LW XF2H-3015-1LW XF2B-3945-31A
部品型番 XF2J-0624-11A-R100 XF2H-4515-1LW XF2H-3015-1LW XF2B-3945-31A
メーカー Omron Electronics Inc-EMC Div Omron Electronics Inc-EMC Div Omron Electronics Inc-EMC Div Omron Electronics Inc-EMC Div
現在の評価(AMP) 0.5A 0.5A 0.5A 0.2A
特徴 Zero Insertion Force (ZIF) - - -
コネクタ/コンタクトタイプ Contacts, Vertical - 1 Sided Contacts, Top and Bottom Contacts, Top and Bottom Contacts, Top and Bottom
ポジション数 6 45 30 39
ロック機能 Slide Lock Rotary Lock, Backlock Rotary Lock, Backlock Rotary Lock, Backlock
終了 Solder Solder Solder Solder
材料燃焼性評価 UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0
運転温度 -30°C ~ 85°C -30°C ~ 85°C -30°C ~ 85°C -30°C ~ 85°C
ボード上の高さ 0.163' (4.15mm) 0.079' (2.00mm) 0.079' (2.00mm) 0.083" (2.10mm)
シリーズ XF2J XF2H XF2H XF2B
アクチュエータ色 Black Black Black Black
ケーブルエンドタイプ Tapered Straight Straight Straight
コンタクト仕上げ厚 5.90µin (0.150µm) 78.7µin (2.00µm) 78.7µin (2.00µm) 5.90µin (0.150µm)
装着タイプ Surface Mount Surface Mount, Right Angle Surface Mount, Right Angle Surface Mount, Right Angle
定格電圧 50V 50V 50V 50V
ピッチ 0.020' (0.50mm) 0.020' (0.50mm) 0.020' (0.50mm) 0.012" (0.30mm)
パッケージ Bulk Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
ハウジングカラー Natural Natural Natural Natural
コンタクト仕上げ Gold Tin Alloy Tin Alloy Gold
フラットフレックスタイプ FPC FPC FPC FPC
ハウジング材質 Polyamide (PA46), Nylon 4/6 Polyamide (PA6T), Nylon 6T Polyamide (PA6T), Nylon 6T Liquid Crystal Polymer (LCP), Halogen Free
嵌合サイクル 30 20 20 20
アクチュエータ材質 - Liquid Crystal Polymer (LCP) Liquid Crystal Polymer (LCP) Liquid Crystal Polymer (LCP), Halogen Free
コンタクト材質 Copper Alloy Copper Alloy Copper Alloy Copper Alloy
FFC、FCB厚さ 0.30mm 0.30mm 0.30mm 0.20mm
