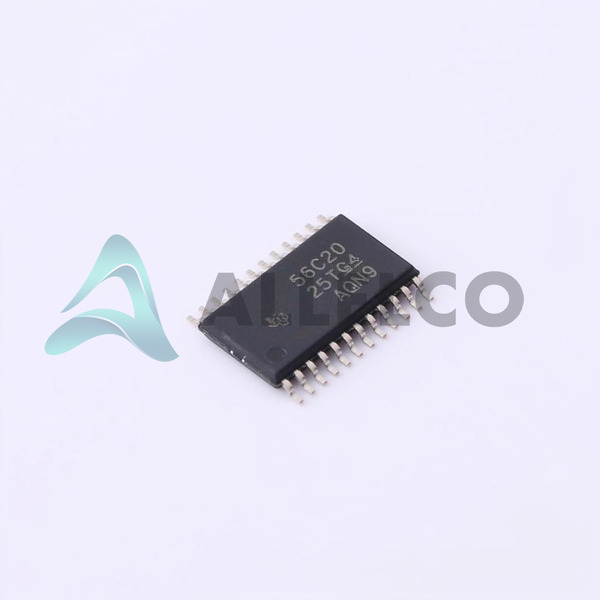

TPS56C20PWPRの技術仕様
Texas Instruments - TPS56C20PWPR技術仕様、属性、パラメーター、およびTexas Instruments - TPS56C20PWPR仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | Texas Instruments | |
| 電圧 - 出力（最小/固定） | 0.6V | |
| 電圧 - 出力（最大） | 1.87V | |
| 電圧 - 入力（最小） | 4.5V | |
| 電圧 - 入力（最大） | 17V | |
| トポロジー | Buck | |
| 同期整流器 | Yes | |
| サプライヤデバイスパッケージ | 24-HTSSOP | |
| シリーズ | SWIFT™, D-CAP2™, Eco-Mode™ | |
| パッケージ/ケース | 24-PowerTSSOP (0.173', 4.40mm Width) |
| 製品属性 | 属性値 | |
|---|---|---|
| パッケージ | Tape & Reel (TR) | |
| 出力タイプ | Adjustable (Programmable) | |
| 出力構成 | Positive | |
| 運転温度 | -40°C ~ 125°C (TJ) | |
| 出力数 | 1 | |
| 装着タイプ | Surface Mount | |
| 関数 | Step-Down | |
| 周波数 - スイッチング | 500kHz | |
| 電流 - 出力 | 12A | |
| 基本製品番号 | TPS56C20 |
右側の三つのパーツはTexas Instruments TPS56C20PWPRと同様の仕様
| 製品属性 |  |
 |
|
 |
|---|---|---|---|---|
| 部品型番 | TPS56C20PWPR | TPS568230RJER | TPS56C20PWP | TPS57040QDGQRQ1 |
| メーカー | Texas Instruments | Texas Instruments | Texas Instruments | Texas Instruments |
| 電圧 - 出力（最小/固定） | 0.6V | 0.6V | 0.6V | 0.8V |
| 基本製品番号 | TPS56C20 | TPS568230 | TPS56C20 | TPS57040 |
| 出力数 | 1 | 1 | 1 | 1 |
| 出力タイプ | Adjustable (Programmable) | Adjustable | Adjustable (Programmable) | Adjustable |
| 装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 運転温度 | -40°C ~ 125°C (TJ) | -40°C ~ 125°C (TJ) | -40°C ~ 125°C (TJ) | -40°C ~ 150°C (TJ) |
| 電圧 - 入力（最小） | 4.5V | 4.5V | 4.5V | 3.5V |
| 同期整流器 | Yes | Yes | Yes | No |
| 電圧 - 入力（最大） | 17V | 18V | 17V | 42V |
| パッケージ/ケース | 24-PowerTSSOP (0.173', 4.40mm Width) | 20-VFQFN Exposed Pad | 24-PowerTSSOP (0.173', 4.40mm Width) | 10-PowerTFSOP, 10-MSOP (0.118', 3.00mm Width) |
| 周波数 - スイッチング | 500kHz | 600kHz, 800kHz, 1MHz | 500kHz | 100kHz ~ 2.5MHz |
| パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tube | Tape & Reel (TR) |
| サプライヤデバイスパッケージ | 24-HTSSOP | 20-QFN-HR (3x3) | 24-HTSSOP | 10-HVSSOP |
| シリーズ | SWIFT™, D-CAP2™, Eco-Mode™ | - | SWIFT™, D-CAP2™, Eco-Mode™ | Automotive, AEC-Q100, SWIFT™, Eco-Mode™ |
| 出力構成 | Positive | Positive | Positive | Positive |
| 電流 - 出力 | 12A | 8A | 12A | 500mA |
| 電圧 - 出力（最大） | 1.87V | 7V | 1.87V | 39V |
| 関数 | Step-Down | Step-Down | Step-Down | Step-Down |
| トポロジー | Buck | Buck | Buck | Buck |
