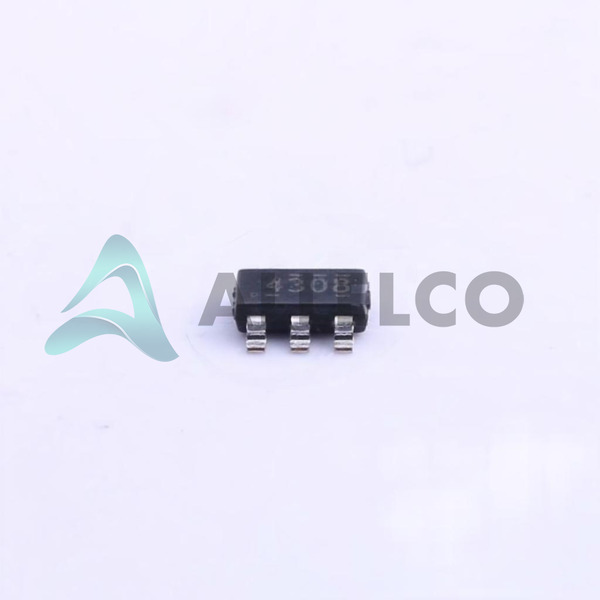

TPS54308DDCRの技術仕様
Texas Instruments - TPS54308DDCR技術仕様、属性、パラメーター、およびTexas Instruments - TPS54308DDCR仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | Texas Instruments | |
| 電圧 - 出力（最小/固定） | 1V | |
| 電圧 - 出力（最大） | 26V | |
| 電圧 - 入力（最小） | 4.5V | |
| 電圧 - 入力（最大） | 28V | |
| トポロジー | Buck | |
| 同期整流器 | Yes | |
| サプライヤデバイスパッケージ | SOT-23-THIN | |
| シリーズ | - | |
| パッケージ/ケース | SOT-23-6 Thin, TSOT-23-6 |
| 製品属性 | 属性値 | |
|---|---|---|
| パッケージ | Tape & Reel (TR) | |
| 出力タイプ | Adjustable | |
| 出力構成 | Positive | |
| 運転温度 | -40°C ~ 125°C (TJ) | |
| 出力数 | 1 | |
| 装着タイプ | Surface Mount | |
| 関数 | Step-Down | |
| 周波数 - スイッチング | 350kHz | |
| 電流 - 出力 | 3A | |
| 基本製品番号 | TPS54308 |
右側の三つのパーツはTexas Instruments TPS54308DDCRと同様の仕様
| 製品属性 |  |
 |
|
 |
|---|---|---|---|---|
| 部品型番 | TPS54308DDCR | TPS5430MDDAREPG4 | TPS54302DDCT | TPS542A50RJMR |
| メーカー | Texas Instruments | Texas Instruments | Texas Instruments | Texas Instruments |
| トポロジー | Buck | Buck | Buck | Buck |
| 電圧 - 入力（最小） | 4.5V | 5.5V | 4.5V | 4V |
| パッケージ/ケース | SOT-23-6 Thin, TSOT-23-6 | 8-PowerSOIC (0.154', 3.90mm Width) | SOT-23-6 Thin, TSOT-23-6 | 33-PowerVFQFN |
| 関数 | Step-Down | Step-Down | Step-Down | Step-Down |
| 電圧 - 出力（最大） | 26V | 32.04V | 28V | 5.5V |
| 出力構成 | Positive | Positive | Positive | Positive |
| 基本製品番号 | TPS54308 | TPS5430 | TPS54302 | TPS542A50 |
| 同期整流器 | Yes | No | Yes | Yes |
| 出力数 | 1 | 1 | 1 | 1 |
| 出力タイプ | Adjustable | Adjustable | Adjustable | Adjustable |
| パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| 電流 - 出力 | 3A | 3A | 3A | 15A |
| 電圧 - 入力（最大） | 28V | 36V | 28V | 18V |
| サプライヤデバイスパッケージ | SOT-23-THIN | 8-SO PowerPad | SOT-23-THIN | 33-VQFN-HR (4.5x4) |
| シリーズ | - | SWIFT™ | - | - |
| 運転温度 | -40°C ~ 125°C (TJ) | -55°C ~ 125°C (TJ) | -40°C ~ 125°C (TJ) | -40°C ~ 150°C (TJ) |
| 周波数 - スイッチング | 350kHz | 500kHz | 400kHz | 400kHz ~ 2.2MHz |
| 装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 電圧 - 出力（最小/固定） | 1V | 1.221V | 0.596V | 0.5V |
