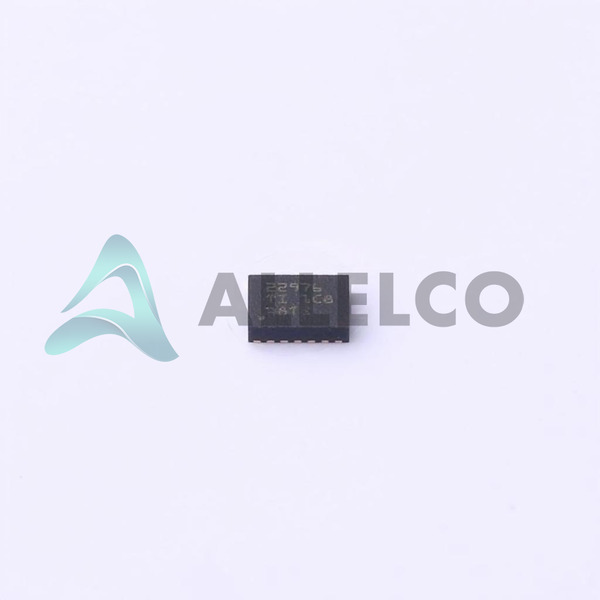

TPS22976DPUTの技術仕様
Texas Instruments - TPS22976DPUT技術仕様、属性、パラメーター、およびTexas Instruments - TPS22976DPUT仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | Texas Instruments | |
| 電源電圧 - （VCC / VDD） | - | |
| 電圧 - 負荷 | 2.5V ~ 5.7V | |
| スイッチタイプ | General Purpose | |
| サプライヤデバイスパッケージ | 14-WSON (3x2) | |
| シリーズ | - | |
| RDSオン（標準） | 14mOhm | |
| 比率 - 入力：出力 | 1:1 | |
| パッケージ/ケース | 14-PowerWFDFN | |
| パッケージ | Tape & Reel (TR) | |
| 出力タイプ | N-Channel |
| 製品属性 | 属性値 | |
|---|---|---|
| 出力構成 | High Side | |
| 運転温度 | -40°C ~ 105°C (TA) | |
| 出力数 | 2 | |
| 装着タイプ | Surface Mount | |
| インタフェース | On/Off | |
| 入力タイプ | - | |
| 特徴 | Load Discharge | |
| フォールトプロテクション | Over Temperature | |
| 電流 - 出力（最大） | 6A | |
| 基本製品番号 | TPS22976 |
右側の三つのパーツはTexas Instruments TPS22976DPUTと同様の仕様
| 製品属性 |  |
 |
|
|
|---|---|---|---|---|
| 部品型番 | TPS22976DPUT | TPS22985YFPR | TPS22976NDPUR | TPS22976DPUR |
| メーカー | Texas Instruments | Texas Instruments | Texas Instruments | Texas Instruments |
| 入力タイプ | - | - | - | - |
| 出力構成 | High Side | High Side | High Side | High Side |
| 電流 - 出力（最大） | 6A | - | 6A | 6A |
| スイッチタイプ | General Purpose | General Purpose | General Purpose | General Purpose |
| 出力タイプ | N-Channel | - | N-Channel | N-Channel |
| フォールトプロテクション | Over Temperature | Reverse Current | Over Temperature | Over Temperature |
| 比率 - 入力：出力 | 1:1 | 1:2 | 1:1 | 1:1 |
| パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| 運転温度 | -40°C ~ 105°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 105°C (TA) | -40°C ~ 105°C (TA) |
| パッケージ/ケース | 14-PowerWFDFN | 16-XFBGA, DSBGA | 14-PowerWFDFN | 14-PowerWFDFN |
| 装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 基本製品番号 | TPS22976 | TPS22985 | TPS22976 | TPS22976 |
| 出力数 | 2 | 2 | 2 | 2 |
| 電圧 - 負荷 | 2.5V ~ 5.7V | 2.8V ~ 19.8V | 2.5V ~ 5.7V | 2.5V ~ 5.7V |
| 特徴 | Load Discharge | - | - | Load Discharge |
| 電源電圧 - （VCC / VDD） | - | - | - | - |
| RDSオン（標準） | 14mOhm | 5Ohm (Max), 250mOhm (Max) | 14mOhm | 14mOhm |
| シリーズ | - | Thunderbolt™ | - | - |
| サプライヤデバイスパッケージ | 14-WSON (3x2) | 16-DSBGA (1.6x1.6) | 14-WSON (3x2) | 14-WSON (3x2) |
| インタフェース | On/Off | - | On/Off | On/Off |
TPS22976DPUT - Texas InstrumentsのTPS22976DPUT PDFデータテーブルとTexas Instrumentsドキュメントをダウンロード
TPS22985YFPRTexas InstrumentsIC PWR SUP SELECTION 16DSBGATPS22976NDPURTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 14WSONTPS22976DPURTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 14WSON
TPS22990NDMLRTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 10WSON
TPS22975DSGTTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 8WSON
TPS22981RGPRTexas InstrumentsIC PWR IC MUX 1:1 20QFNTPS22986YFPRTexas InstrumentsIC PWR SUP SELECT 1:2 16DSBGA
TPS22971YZPTTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 8DSBGATPS22976NDPUTTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 14WSONTPS22990DMLTTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 10WSON
TPS22975NDSGTTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 8WSONTPS22976ADPURTexas Instruments2-CH, 5.7-V, 6-A, 14-M, LOAD SWITPS22990DMLRTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 10WSONTPS22975NDSGRTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 8WSONTPS22980RGPRTexas InstrumentsIC PWR IC MUX 1:1 20QFNTPS22975DSGRTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 8WSONTPS22971YZPRTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 8DSBGATPS22970YZPTTexas InstrumentsIC PWR SWITCH N-CHAN 1:1 8DSBGA| 一般的な国のロジスティック時間参照 | ||
|---|---|---|
