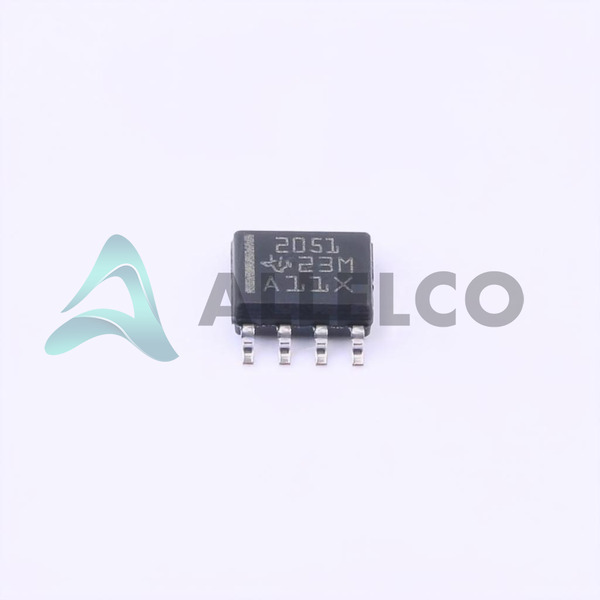

TPS2051DRの技術仕様
Texas Instruments - TPS2051DR技術仕様、属性、パラメーター、およびTexas Instruments - TPS2051DR仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | Texas Instruments | |
| 電源電圧 - （VCC / VDD） | Not Required | |
| 電圧 - 負荷 | 2.7V ~ 5.5V | |
| スイッチタイプ | General Purpose | |
| サプライヤデバイスパッケージ | 8-SOIC | |
| シリーズ | - | |
| RDSオン（標準） | 80mOhm | |
| 比率 - 入力：出力 | 1:1 | |
| パッケージ/ケース | 8-SOIC (0.154", 3.90mm Width) | |
| パッケージ | Tape & Reel (TR) | |
| 出力タイプ | N-Channel |
| 製品属性 | 属性値 | |
|---|---|---|
| 出力構成 | High Side | |
| 運転温度 | -40°C ~ 85°C (TA) | |
| 出力数 | 1 | |
| 装着タイプ | Surface Mount | |
| インタフェース | On/Off | |
| 入力タイプ | Non-Inverting | |
| 特徴 | - | |
| フォールトプロテクション | Current Limiting (Fixed), Over Temperature, UVLO | |
| 電流 - 出力（最大） | 500mA | |
| 基本製品番号 | TPS2051 |
右側の三つのパーツはTexas Instruments TPS2051DRと同様の仕様
| 製品属性 |  |
 |
|
|
|---|---|---|---|---|
| 部品型番 | TPS2051DR | TPS2051CDBVT | TPS2052BD | TPS2052ADR |
| メーカー | Texas Instruments | Texas Instruments | Texas Instruments | Texas Instruments |
| 入力タイプ | Non-Inverting | Non-Inverting | Non-Inverting | Non-Inverting |
| パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tube | Tape & Reel (TR) |
| 出力構成 | High Side | High Side | High Side | High Side |
| 出力数 | 1 | 1 | 2 | 2 |
| 特徴 | - | - | - | - |
| 電源電圧 - （VCC / VDD） | Not Required | Not Required | Not Required | Not Required |
| 出力タイプ | N-Channel | N-Channel | N-Channel | N-Channel |
| シリーズ | - | - | - | - |
| 基本製品番号 | TPS2051 | TPS2051 | TPS2052 | TPS2052 |
| 電流 - 出力（最大） | 500mA | 500mA | 500mA | 500mA |
| フォールトプロテクション | Current Limiting (Fixed), Over Temperature, UVLO | Current Limiting (Fixed), Over Temperature, Reverse Current, UVLO | Current Limiting (Fixed), Over Temperature, UVLO | Current Limiting (Fixed), Over Temperature, UVLO |
| 装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| RDSオン（標準） | 80mOhm | 97mOhm | 70mOhm | 80mOhm |
| 電圧 - 負荷 | 2.7V ~ 5.5V | 4.5V ~ 5.5V | 2.7V ~ 5.5V | 2.7V ~ 5.5V |
| パッケージ/ケース | 8-SOIC (0.154", 3.90mm Width) | SC-74A, SOT-753 | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) |
| インタフェース | On/Off | On/Off | On/Off | On/Off |
| 運転温度 | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | 0°C ~ 85°C (TA) |
| 比率 - 入力：出力 | 1:1 | 1:1 | 1:1 | 1:1 |
| スイッチタイプ | General Purpose | USB Switch | General Purpose | General Purpose |
| サプライヤデバイスパッケージ | 8-SOIC | SOT-23-5 | 8-SOIC | 8-SOIC |
