TPD1E01B04DPLRの技術仕様
Texas Instruments - TPD1E01B04DPLR技術仕様、属性、パラメーター、およびTexas Instruments - TPD1E01B04DPLR仕様に似たパーツ
製品属性 | 属性値 | |
---|---|---|
メーカー | Texas Instruments | |
電圧 - 逆スタンドオフ(標準) | 3.6V (Max) | |
電圧 - クランプ(最大)@IP | 15V (Typ) | |
電圧 - ブレークダウン(最小) | 6.4V (Typ) | |
タイプ | Zener | |

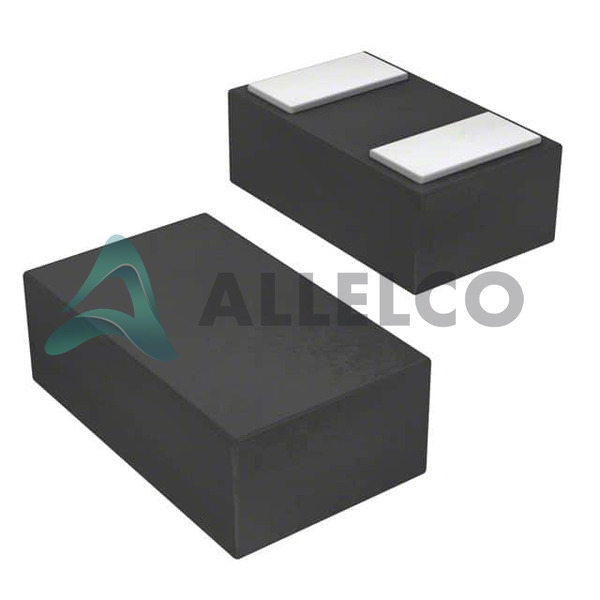

サプライヤデバイスパッケージ | 2-X2SON (0.6x0.3) | |
シリーズ | - | |
電力線保護 | No | |
パワー - ピークパルス | 27W |
製品属性 | 属性値 | |
---|---|---|
パッケージ/ケース | 0201 (0603 Metric) | |
パッケージ | Tape & Reel (TR) | |
運転温度 | -40°C ~ 125°C (TA) | |
装着タイプ | Surface Mount | |
電流 - ピークパルス(10 /1000μs) | 2.5A (8/20µs) | |
静電容量@周波数 | 0.18pF @ 1MHz | |
双方向チャネル | 1 | |
基本製品番号 | TPD1E01B04 | |
アプリケーション | HDMI |
右側の三つのパーツはTexas Instruments TPD1E01B04DPLRと同様の仕様
製品属性 | ![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|
部品型番 | TPD1E01B04DPLR | TPD13S523RSVR | TPD1E01B04DPYR | TPD1E05U06DYAR |
メーカー | Texas Instruments | Texas Instruments | Texas Instruments | Texas Instruments |
装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
基本製品番号 | TPD1E01B04 | TPD13S523 | TPD1E01B04 | TPD1E05U06 |
アプリケーション | HDMI | General Purpose | General Purpose | HDMI, USB |
サプライヤデバイスパッケージ | 2-X2SON (0.6x0.3) | 16-UQFN (2.6x1.8) | 2-X1SON (1x.60) | SOT-5X3 |
電圧 - ブレークダウン(最小) | 6.4V (Typ) | 6V | 6.4V | 6.5V |
運転温度 | -40°C ~ 125°C (TA) | -40°C ~ 85°C | -40°C ~ 125°C (TA) | -40°C ~ 125°C (TA) |
パワー - ピークパルス | 27W | 30W | 27W | 40W |
双方向チャネル | 1 | - | 1 | - |
パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
静電容量@周波数 | 0.18pF @ 1MHz | - | 0.2pF @ 1MHz | 0.42pF @ 1MHz |
電圧 - 逆スタンドオフ(標準) | 3.6V (Max) | 5.5V (Max) | 3.6V | 5.5V (Max) |
タイプ | Zener | Zener | Zener | Steering (Rail to Rail) |
シリーズ | - | - | - | - |
電流 - ピークパルス(10 /1000μs) | 2.5A (8/20µs) | 3A (8/20µs) | 2.5A | 2.5A (8/20µs) |
電力線保護 | No | No | No | Yes |
電圧 - クランプ(最大)@IP | 15V (Typ) | 15V | 15V | 14V (Typ) |
パッケージ/ケース | 0201 (0603 Metric) | 16-UFQFN | 0402 (1006 Metric) | SC-79, SOD-523 |
TPD1E01B04DPLR - Texas InstrumentsのTPD1E01B04DPLR PDFデータテーブルとTexas Instrumentsドキュメントをダウンロード
