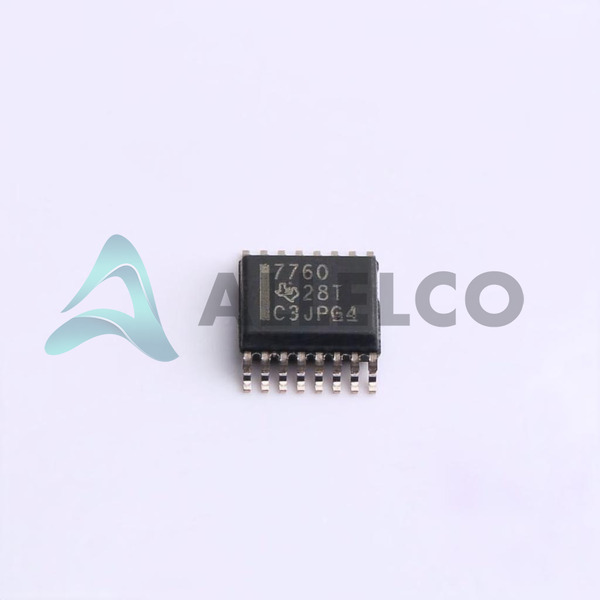

ISO7760DBQRの技術仕様
Texas Instruments - ISO7760DBQR技術仕様、属性、パラメーター、およびTexas Instruments - ISO7760DBQR仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | Texas Instruments | |
| 電源電圧 - | 2.25V ~ 5.5V | |
| 電圧 - 絶縁 | 3000Vrms | |
| タイプ | General Purpose | |
| 技術 | Capacitive Coupling | |
| サプライヤデバイスパッケージ | 16-SSOP | |
| シリーズ | ISO776x | |
| 立上り/立下り時間（Typ） | 1.1ns, 1.4ns | |
| パルス幅歪み（最大） | 4.9ns | |
| 伝播遅延tpLH / tpHL（最大） | 16ns, 16ns | |
| パッケージ/ケース | 16-SSOP (0.154", 3.90mm Width) |
| 製品属性 | 属性値 | |
|---|---|---|
| パッケージ | Tape & Reel (TR) | |
| 運転温度 | -55°C ~ 125°C | |
| チャネル数 | 6 | |
| 装着タイプ | Surface Mount | |
| 絶縁電源 | No | |
| 入力 - サイド1 /サイド2 | 6/0 | |
| データレート | 100Mbps | |
| コモンモード過渡耐性（最小） | 85kV/µs | |
| ベース・エミッタ間飽和電圧（最大） | Unidirectional | |
| 基本製品番号 | ISO7760 |
| 属性 | 説明 |
|---|---|
| RoHS ステータス | |
| 湿度感度レベル（MSL） | 2 (1 Year) |
| 州に到達します | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
右側の三つのパーツはTexas Instruments ISO7760DBQRと同様の仕様
| 製品属性 |  |
|
 |
|
|---|---|---|---|---|
| 部品型番 | ISO7760DBQR | ISO7742FQDBQQ1 | ISO7760FQDWQ1 | ISO7760FDWR |
| メーカー | Texas Instruments | Texas Instruments | Texas Instruments | Texas Instruments |
| 基本製品番号 | ISO7760 | ISO7742 | ISO7760 | ISO7760 |
| 技術 | Capacitive Coupling | Capacitive Coupling | Capacitive Coupling | Capacitive Coupling |
| シリーズ | ISO776x | Automotive, AEC-Q100 | Automotive, AEC-Q100 | ISO776x |
| データレート | 100Mbps | 100Mbps | 100Mbps | 100Mbps |
| チャネル数 | 6 | 4 | 6 | 6 |
| ベース・エミッタ間飽和電圧（最大） | Unidirectional | Unidirectional | Unidirectional | Unidirectional |
| 伝播遅延tpLH / tpHL（最大） | 16ns, 16ns | 16ns, 16ns | 16ns, 16ns | 16ns, 16ns |
| パッケージ/ケース | 16-SSOP (0.154", 3.90mm Width) | 16-SSOP (0.154", 3.90mm Width) | 16-SOIC (0.295", 7.50mm Width) | 16-SOIC (0.295", 7.50mm Width) |
| サプライヤデバイスパッケージ | 16-SSOP | 16-SSOP | 16-SOIC | 16-SOIC |
| 電源電圧 - | 2.25V ~ 5.5V | 2.25V ~ 5.5V | 2.25V ~ 5.5V | 2.25V ~ 5.5V |
| 電圧 - 絶縁 | 3000Vrms | 5000Vrms | 5000Vrms | 5000Vrms |
| 入力 - サイド1 /サイド2 | 6/0 | 2/2 | 6/0 | 6/0 |
| タイプ | General Purpose | General Purpose | General Purpose | General Purpose |
| パルス幅歪み（最大） | 4.9ns | 4.9ns | 4.9ns | 4.9ns |
| パッケージ | Tape & Reel (TR) | Tube | Tube | Tape & Reel (TR) |
| 絶縁電源 | No | No | No | No |
| コモンモード過渡耐性（最小） | 85kV/µs | 85kV/µs | 85kV/µs | 85kV/µs |
| 立上り/立下り時間（Typ） | 1.1ns, 1.4ns | 2.4ns, 2.4ns | 1.1ns, 1.4ns | 1.1ns, 1.4ns |
| 運転温度 | -55°C ~ 125°C | -40°C ~ 125°C | -40°C ~ 125°C | -55°C ~ 125°C |
| 装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
ISO7760DBQR - Texas InstrumentsのISO7760DBQR PDFデータテーブルとTexas Instrumentsドキュメントをダウンロード
ISO7742FQDBQQ1Texas InstrumentsDGTL ISO 3000VRMS 4CH 16SSOPISO7760FQDWQ1Texas InstrumentsDGTL ISO 5000VRMS 6CH 16SOICISO7760FDWRTexas InstrumentsDGTL ISO 5000VRMS 6CH GP 16SOIC
