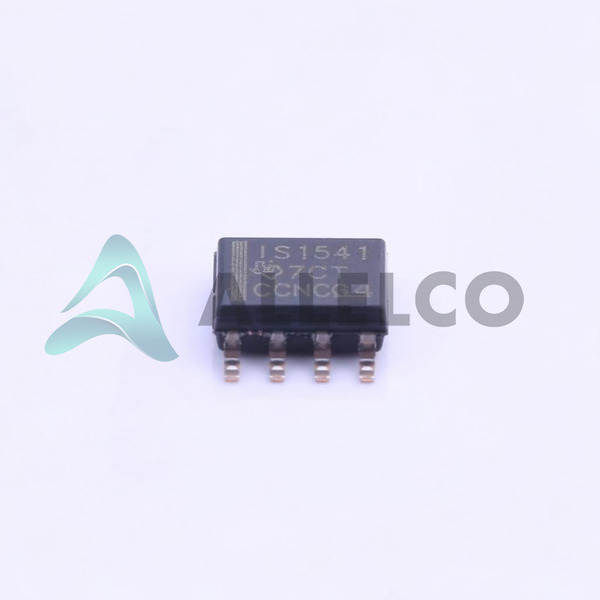

ISO1541Dの技術仕様
Texas Instruments - ISO1541D技術仕様、属性、パラメーター、およびTexas Instruments - ISO1541D仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | Texas Instruments | |
| 電源電圧 - | 3V ~ 5.5V | |
| 電圧 - 絶縁 | 2500Vrms | |
| タイプ | I²C | |
| 技術 | Capacitive Coupling | |
| サプライヤデバイスパッケージ | 8-SOIC | |
| シリーズ | - | |
| 立上り/立下り時間（Typ） | - | |
| パルス幅歪み（最大） | 80ns, 21ns | |
| 伝播遅延tpLH / tpHL（最大） | - | |
| パッケージ/ケース | 8-SOIC (0.154", 3.90mm Width) |
| 製品属性 | 属性値 | |
|---|---|---|
| パッケージ | Tube | |
| 運転温度 | -40°C ~ 125°C | |
| チャネル数 | 2 | |
| 装着タイプ | Surface Mount | |
| 絶縁電源 | No | |
| 入力 - サイド1 /サイド2 | 2/1 | |
| データレート | 1Mbps | |
| コモンモード過渡耐性（最小） | 25kV/µs | |
| ベース・エミッタ間飽和電圧（最大） | Bidirectional, Unidirectional | |
| 基本製品番号 | ISO1541 |
| 属性 | 説明 |
|---|---|
| RoHS ステータス | |
| 湿度感度レベル（MSL） | 2 (1 Year) |
| 州に到達します | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
右側の三つのパーツはTexas Instruments ISO1541Dと同様の仕様
| 製品属性 |  |
|
 |
|
|---|---|---|---|---|
| 部品型番 | ISO1541D | ISO1541QDRQ1 | ISO15DW | ISO1540QDRQ1 |
| メーカー | Texas Instruments | Texas Instruments | Texas Instruments | Texas Instruments |
| サプライヤデバイスパッケージ | 8-SOIC | 8-SOIC | 16-SOIC | 8-SOIC |
| パッケージ/ケース | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154', 3.90mm Width) | 16-SOIC (0.295', 7.50mm Width) | 8-SOIC (0.154', 3.90mm Width) |
| パッケージ | Tube | Tape & Reel (TR) | Tube | Tape & Reel (TR) |
| シリーズ | - | Automotive, AEC-Q100 | - | Automotive, AEC-Q100 |
| 電源電圧 - | 3V ~ 5.5V | 3V ~ 5.5V | 3.15V ~ 3.6V | 3V ~ 5.5V |
| 技術 | Capacitive Coupling | Capacitive Coupling | Capacitive Coupling | Capacitive Coupling |
| ベース・エミッタ間飽和電圧（最大） | Bidirectional, Unidirectional | Bidirectional, Unidirectional | Unidirectional | Bidirectional |
| データレート | 1Mbps | - | 1Mbps | - |
| コモンモード過渡耐性（最小） | 25kV/µs | 25kV/µs | 25kV/µs | 25kV/µs |
| タイプ | I²C | I²C | RS422, RS485 | I²C |
| 基本製品番号 | ISO1541 | ISO1541 | ISO15 | ISO1540 |
| 入力 - サイド1 /サイド2 | 2/1 | 2/1 | 2/1 | 2/2 |
| 電圧 - 絶縁 | 2500Vrms | 2500Vrms | 2500Vrms | 2500Vrms |
| 伝播遅延tpLH / tpHL（最大） | - | - | - | - |
| 立上り/立下り時間（Typ） | - | - | - | - |
| パルス幅歪み（最大） | 80ns, 21ns | 80ns, 21ns | - | 80ns, 21ns |
| 絶縁電源 | No | No | No | No |
| 運転温度 | -40°C ~ 125°C | -40°C ~ 125°C | -40°C ~ 85°C | -40°C ~ 125°C |
| 装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| チャネル数 | 2 | 2 | 3 | 2 |
