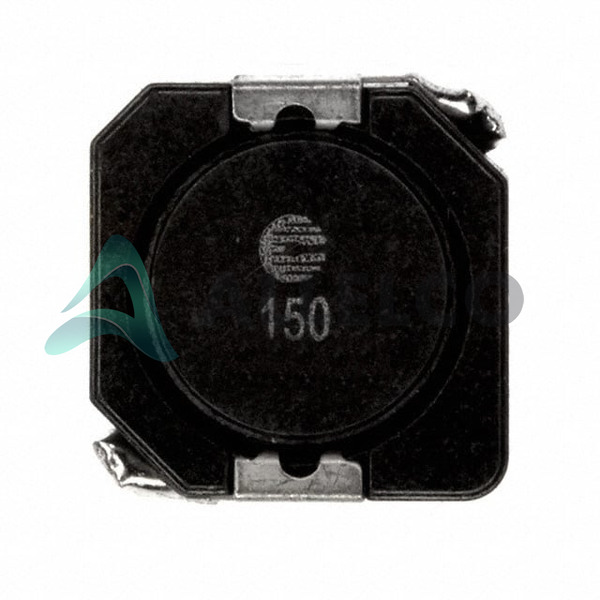

DR1050-150-Rの技術仕様
Eaton - Electronics Division - DR1050-150-R技術仕様、属性、パラメーター、およびEaton - Electronics Division - DR1050-150-R仕様に似たパーツ
製品属性 | 属性値 | |
---|---|---|
メーカー | Coiltronics (Eaton) | |
タイプ | Drum Core, Wirewound | |
公差 | ±30% | |
サプライヤデバイスパッケージ | - | |
サイズ/寸法 | 0.413" L x 0.406" W (10.50mm x 10.30mm) | |
遮蔽 | Shielded | |
シリーズ | DR1050 | |
評価 | - | |
Qファクター@周波数 | - | |
パッケージ/ケース | Nonstandard | |
パッケージ | Tape & Reel (TR) |
製品属性 | 属性値 | |
---|---|---|
運転温度 | -40°C ~ 125°C | |
装着タイプ | Surface Mount | |
材料 - コア | Ferrite | |
インダクタンス周波数 - 試験 | 100 kHz | |
インダクタンス | 15 µH | |
高さ - 着席(最大) | 0.197" (5.00mm) | |
周波数 - 自己共振 | - | |
直流抵抗(DCR) | 32.5mOhm Max | |
現在の評価(AMP) | 3.8 A | |
現在 - 飽和(ISAT) | 3.7A |
右側の三つのパーツはEaton - Electronics Division DR1050-150-Rと同様の仕様
製品属性 | ||||
---|---|---|---|---|
部品型番 | DR1050-150-R | DR1040-3R8-R | DR1050-391-R | DR1040-8R2-R |
メーカー | Eaton - Electronics Division | Eaton - Electronics Division | Eaton - Electronics Division | Eaton - Electronics Division |
サイズ/寸法 | 0.413" L x 0.406" W (10.50mm x 10.30mm) | 0.413" L x 0.406" W (10.50mm x 10.30mm) | 0.413" L x 0.406" W (10.50mm x 10.30mm) | 0.413" L x 0.406" W (10.50mm x 10.30mm) |
直流抵抗(DCR) | 32.5mOhm Max | 13mOhm Max | 810mOhm Max | 29mOhm Max |
Qファクター@周波数 | - | - | - | - |
周波数 - 自己共振 | - | - | - | - |
サプライヤデバイスパッケージ | - | - | - | - |
現在 - 飽和(ISAT) | 3.7A | 6.4A | 720mA | 4.6A |
運転温度 | -40°C ~ 125°C | -40°C ~ 125°C | -40°C ~ 125°C | -40°C ~ 125°C |
パッケージ/ケース | Nonstandard | Nonstandard | Nonstandard | Nonstandard |
装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
シリーズ | DR1050 | DR1040 | DR1050 | DR1040 |
材料 - コア | Ferrite | Ferrite | Ferrite | Ferrite |
インダクタンス周波数 - 試験 | 100 kHz | 100 kHz | 100 kHz | 100 kHz |
評価 | - | - | - | - |
高さ - 着席(最大) | 0.197" (5.00mm) | 0.157" (4.00mm) | 0.197" (5.00mm) | 0.157" (4.00mm) |
パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
タイプ | Drum Core, Wirewound | Drum Core, Wirewound | Drum Core, Wirewound | Drum Core, Wirewound |
現在の評価(AMP) | 3.8 A | 5.5 A | 760 mA | 3.98 A |
遮蔽 | Shielded | Shielded | Shielded | Shielded |
インダクタンス | 15 µH | 3.8 µH | 390 µH | 8.2 µH |
公差 | ±30% | ±30% | ±30% | ±30% |
