まず  ページプロダクトセンターコネクタ、インターコネクトモジュラーコネクタ-磁気付きジャックL826-1X1T-43-F

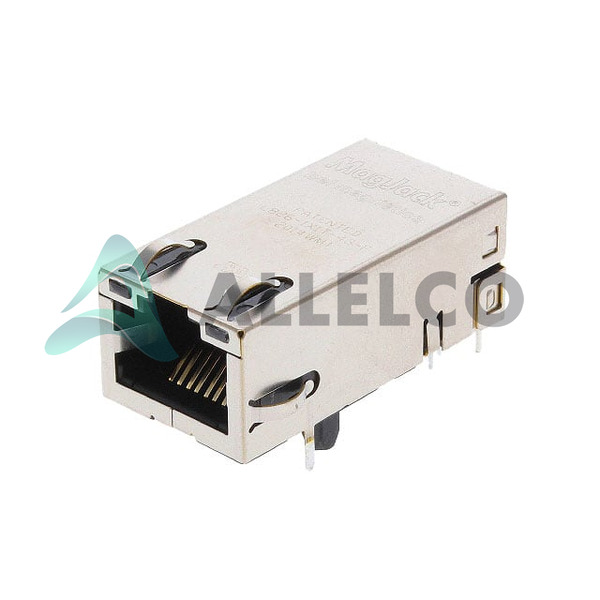

L826-1X1T-43-F Image
画像はイメージです、製品の詳細については、仕様を参考してください。
高速オプション
支払方法

L826-1X1T-43-F - Bel Fuse Inc.

メーカー 部品型番
L826-1X1T-43-F
メーカー
Bel Fuse, Inc.
Allelco 部品型番
32D-L826-1X1T-43-F
ECADモデル
モデルの説明
CONN JACK 1PORT 1000 BASE-T PCB
パッケージ
データシート
L826-1X1T-43-F.pdf
L826-1x1T-43-F Drawing.pdf
MagJack® ICM Guide.pdf
RoHS ステータス
認定
在庫あり: 10193

必須フィールドは、星番号(*)で表されます
RFQを送信してください、すぐに返信します。

数量
高速オプション
支払方法
認定

規格

L826-1X1T-43-Fの技術仕様
Bel Fuse Inc. - L826-1X1T-43-F技術仕様、属性、パラメーター、およびBel Fuse Inc. - L826-1X1T-43-F仕様に似たパーツ

製品属性 属性値
メーカー Bel Fuse, Inc.
終了 Solder
タブの方向 Up
遮蔽 Shielded, EMI Finger
シールド材質 Copper Alloy
シリーズ MagJack®
パッケージ Tray
オリエンテーション 90° Angle (Right)
運転温度 0°C ~ 70°C
行数 1
ポート数 1
製品属性 属性値
ジャックあたりのコア数 8
装着タイプ Through Hole
LEDの色 Green, Orange - Yellow
ハウジング材質 Polybutylene Terephthalate (PBT)
ボード上の高さ 0.489' (12.42mm)
特徴 Board Guide
コンタクト材質 Copper Alloy
コンタクト仕上げ厚 50.0µin (1.27µm)
コンタクト仕上げ Gold
コネクタタイプ RJ45
アプリケーション 10/100/1000 Base-T, AutoMDIX

環境と輸出分類

属性 説明
RoHS ステータス
湿度感度レベル(MSL) Not Applicable
州に到達します REACH Unaffected
ECCN EAR99
HTSUS 8536.69.4040

共通規格を持つ部品

右側の三つのパーツはBel Fuse Inc. L826-1X1T-43-Fと同様の仕様

製品属性 L826-1X1T-43-F J0026D21GNL J0011D21NL 74980111211
部品型番 L826-1X1T-43-F J0026D21GNL J0011D21NL 74980111211
メーカー Bel Fuse Inc. Pulse Electronics Pulse Electronics Würth Elektronik
コネクタタイプ RJ45 RJ45 RJ45 RJ45
コンタクト仕上げ厚 50.0µin (1.27µm) 15.0µin (0.38µm) 15.0µin (0.38µm) 30.0µin (0.76µm)
タブの方向 Up Down Down Up
シールド材質 Copper Alloy Brass Brass Copper Alloy
遮蔽 Shielded, EMI Finger Shielded, EMI Finger Shielded, EMI Finger Shielded, EMI Finger
シリーズ MagJack® PULSEJACK™ J0 PULSEJACK™ J0 WE-RJ45 LAN
終了 Solder Solder Solder Solder
コンタクト仕上げ Gold Gold Gold Gold
ボード上の高さ 0.489' (12.42mm) 0.545' (13.84mm) 0.545" (13.84mm) 0.536' (13.61mm)
特徴 Board Guide Board Guide Board Guide Board Guide, Solder Retention
装着タイプ Through Hole Through Hole Through Hole Surface Mount
行数 1 1 1 1
LEDの色 Green, Orange - Yellow Yellow, Green - Green Does Not Contain LED Yellow - Green
アプリケーション 10/100/1000 Base-T, AutoMDIX 10/100 Base-TX 10/100 Base-TX, AutoMDIX 10/100 Base-T, AutoMDIX
オリエンテーション 90° Angle (Right) 90° Angle (Right) 90° Angle (Right) 90° Angle (Right)
ポート数 1 1 1 1
運転温度 0°C ~ 70°C 0°C ~ 70°C 0°C ~ 70°C -40°C ~ 85°C
ジャックあたりのコア数 8 5 4 4
パッケージ Tray Tube Tray Tape & Reel (TR)
コンタクト材質 Copper Alloy Phosphor Bronze Phosphor Bronze Tin
ハウジング材質 Polybutylene Terephthalate (PBT) Thermoplastic Thermoplastic Thermoplastic

L826-1X1T-43-FデータテーブルPDF

L826-1X1T-43-F - Bel Fuse Inc.のL826-1X1T-43-F PDFデータテーブルとBel Fuse Inc.ドキュメントをダウンロード

環境情報
Bel Fuse REACH.pdf RoHS Cert Bel Fuse.pdf
HTMLデータシート
L826-1X1T-43-F.pdf L826-1x1T-43-F Drawing.pdf
データシート
MagJack® ICM Guide.pdf
