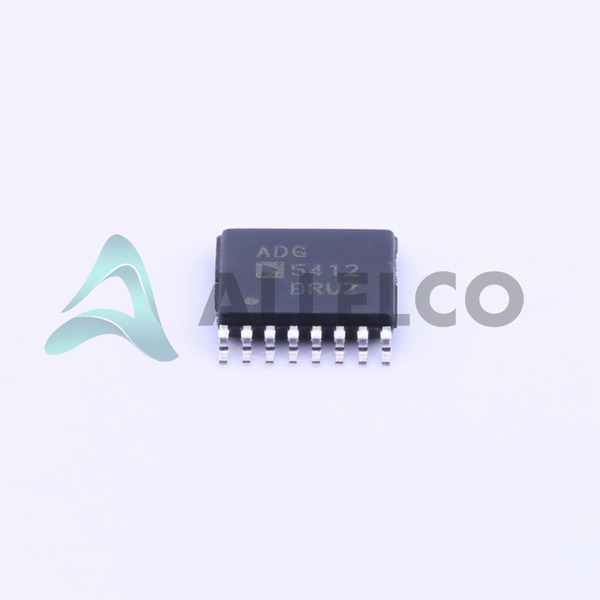

ADG5412BRUZ-REEL7の技術仕様
Analog Devices Inc. - ADG5412BRUZ-REEL7技術仕様、属性、パラメーター、およびAnalog Devices Inc. - ADG5412BRUZ-REEL7仕様に似たパーツ
| 製品属性 | 属性値 | |
|---|---|---|
| メーカー | Analog Devices, Inc. | |
| 電圧 - 供給、シングル（V +） | 9V ~ 40V | |
| 電圧 - 電源、デュアル（V±） | ±9V ~ 22V | |
| スイッチ時間（Ton、Toff）（最大） | 187ns, 138ns | |
| スイッチ回路 | SPST - NO | |
| サプライヤデバイスパッケージ | 16-TSSOP | |
| シリーズ | - | |
| パッケージ/ケース | 16-TSSOP (0.173', 4.40mm Width) | |
| パッケージ | Tape & Reel (TR) | |
| 運転温度 | -40°C ~ 125°C (TA) | |
| オン抵抗（最大） | 10Ohm |
| 製品属性 | 属性値 | |
|---|---|---|
| 回路の数 | 4 | |
| マルチプレクサ/デマルチプレクサ回路 | 1:1 | |
| 装着タイプ | Surface Mount | |
| 電流 - 漏れ（IS（オフ））（最大） | 250pA | |
| クロストーク | -70dB @ 1MHz | |
| 電荷注入 | 310pC | |
| チャネル間マッチング（＆delta; ron） | 350mOhm | |
| チャネル容量（CS（オフ）、CD（オフ）） | 17pF, 17pF | |
| 基本製品番号 | ADG5412 | |
| -3dB帯域幅 | 160MHz |
| 属性 | 説明 |
|---|---|
| RoHS ステータス | |
| 湿度感度レベル（MSL） | 1 (Unlimited) |
| 州に到達します | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
右側の三つのパーツはAnalog Devices Inc. ADG5412BRUZ-REEL7と同様の仕様
| 製品属性 |  |
|
 |
|
|---|---|---|---|---|
| 部品型番 | ADG5412BRUZ-REEL7 | ADG5412WBRUZ-REEL7 | ADG5413BCPZ-REEL7 | ADG5409BRUZ-REEL7 |
| メーカー | Analog Devices Inc. | Analog Devices Inc. | Analog Devices Inc. | Analog Devices Inc. |
| サプライヤデバイスパッケージ | 16-TSSOP | 16-TSSOP | 16-LFCSP-WQ (4x4) | 16-TSSOP |
| スイッチ時間（Ton、Toff）（最大） | 187ns, 138ns | 240ns, 170ns | 187ns, 138ns | 165ns, 153ns |
| 電圧 - 供給、シングル（V +） | 9V ~ 40V | 9V ~ 40V | 9V ~ 40V | 9V ~ 40V |
| 電荷注入 | 310pC | 310pC | 310pC | 155pC |
| 電圧 - 電源、デュアル（V±） | ±9V ~ 22V | ±9V ~ 22V | ±9V ~ 22V | ±9V ~ 22V |
| パッケージ/ケース | 16-TSSOP (0.173', 4.40mm Width) | 16-TSSOP (0.173', 4.40mm Width) | 16-WQFN Exposed Pad, CSP | 16-TSSOP (0.173', 4.40mm Width) |
| シリーズ | - | Automotive | - | - |
| 装着タイプ | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| スイッチ回路 | SPST - NO | SPST - NO | SPST - NO/NC | SP4T |
| 基本製品番号 | ADG5412 | ADG5412 | ADG5413 | ADG5409 |
| チャネル容量（CS（オフ）、CD（オフ）） | 17pF, 17pF | 17pF, 17pF | 17pF, 17pF | 17pF, 48pF |
| パッケージ | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| クロストーク | -70dB @ 1MHz | -70dB @ 1MHz | -70dB @ 1MHz | -60dB @ 1MHz |
| 電流 - 漏れ（IS（オフ））（最大） | 250pA | 10nA | 250pA | 250pA |
| -3dB帯域幅 | 160MHz | 160MHz | 160MHz | 88MHz |
| チャネル間マッチング（＆delta; ron） | 350mOhm | 350mOhm | 350mOhm | 300mOhm |
| 回路の数 | 4 | 4 | 4 | 2 |
| マルチプレクサ/デマルチプレクサ回路 | 1:1 | 1:1 | 1:1 | 4:1 |
| オン抵抗（最大） | 10Ohm | 15Ohm | 10Ohm | 14Ohm |
| 運転温度 | -40°C ~ 125°C (TA) | -40°C ~ 125°C (TA) | -40°C ~ 125°C (TA) | -40°C ~ 125°C (TA) |
ADG5412BRUZ-REEL7 - Analog Devices Inc.のADG5412BRUZ-REEL7 PDFデータテーブルとAnalog Devices Inc.ドキュメントをダウンロード
