この記事では、RF回路、機械システム、光学技術など、さまざまな領域におけるQ因子の役割について説明し、帯域幅、信号安定性、エネルギー効率にどのように影響するかを示します。Q因子が、帯域幅制御、周波数の精度、ノイズの減少、振動を安定させ、不要な動きを減らすなどのことにどのように影響するかを説明します。この記事では、Q因子が異なるシステムでどのように計算されるかについても説明します。

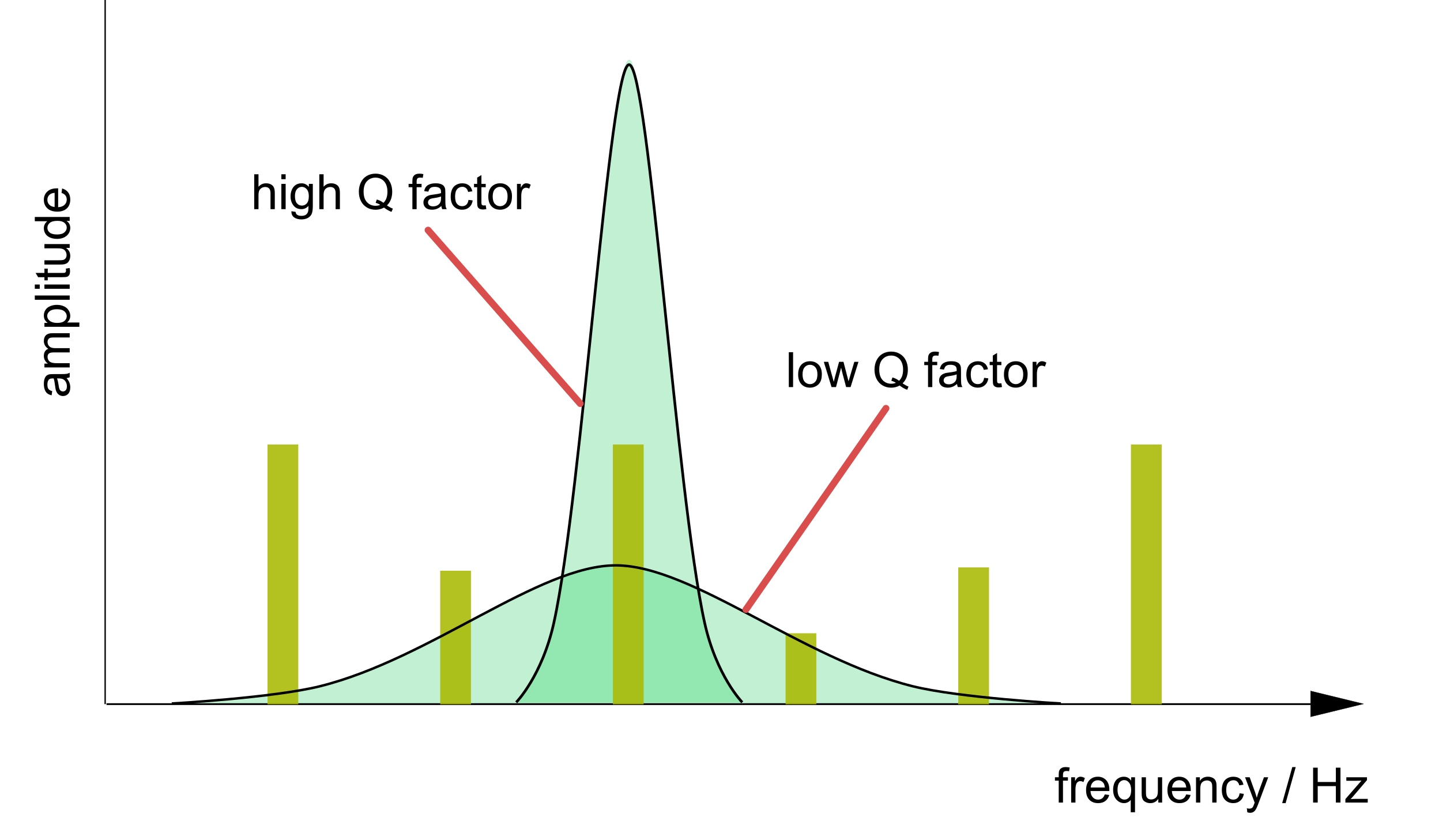

図1:Q係数
品質要因(Q」の概念は、20世紀初頭にウエスタン電気会社のエンジニアリング部門のK. S.ジョンソンによって最初に導入されました。ジョンソンは、信号の送信と受信におけるコイルの効率を研究していたため、パフォーマンスをより正確に測定する方法が必要です。これに対処するために、彼はこれらのアプリケーションでどのように効果的にコイルが実行されたかを評価するための数値ツールとして「Q」要因を開発しました。
文字「Q」の選択は、特定の技術的推論に基づいていませんでした。ジョンソンは、他のほとんどの文字がすでに異なるパラメーターに割り当てられていたため、単にそれを選択しました。「Q」はすぐに電子回路の品質に関連するようになるため、この偶発的な選択は非常に適切であることが判明しました。「Q」要因は、さまざまな電子コンポーネントのパフォーマンスを改善するための明確な基準を提供し、この分野で優れた概念にしました。
無線周波数(RF)設計では、Q因子の役割は帯域幅にどのように影響するかです。高いQ係数は、特定の周波数に焦点を合わせる必要があるときに重要な狭い帯域幅を作成します。たとえば、フィルターまたは調整されたアンプでは、狭い帯域幅はシステムが特定の周波数にロックし、不要な信号をブロックして干渉を減らすのに役立ちます。この精度は、セルネットワーク、衛星通信、またはレーダーなどのシステムに適しています。このシステムでは、信号を最小限のエラーで正確な周波数で送信および受信する必要があります。
時々、より広い帯域幅の低いQ係数の方が良い場合があります。Wi-FiやTV放送などのシステムは、複数の周波数や複雑な信号を扱うことで、これの恩恵を受けます。Q因子が低いと、システムがより多くの周波数を処理し、より柔軟に機能するのに役立ちます。これは、柔軟性が正確な周波数制御よりも重要なブロードバンド通信で重要です。

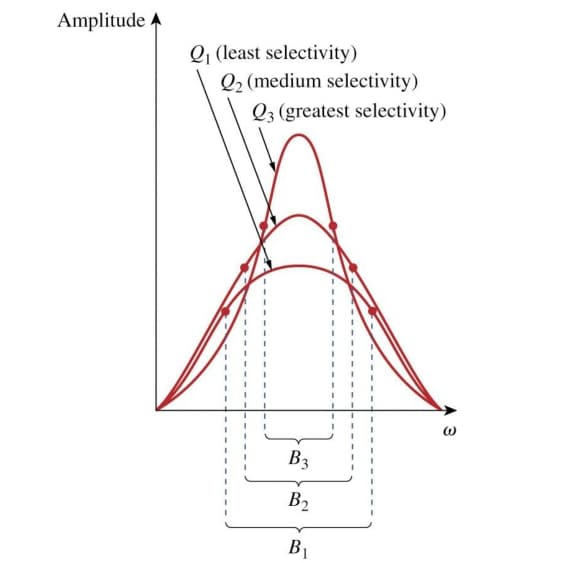

図2:Q因子の帯域幅と周波数
Q因子は、RFシステムの位相ノイズにも影響します。位相ノイズとは、信号の位相の小さな変化を指し、信号の品質を台無しにし、ジッターや不要な信号などの問題を引き起こす可能性があります。高Q発振器は位相ノイズを減らし、より明確で安定した信号を作成できます。これは、GPS、周波数シンセサイザー、高速データ通信などのシステムで非常に重要であり、信号の小さなエラーでさえ大きな問題を引き起こす可能性があります。位相ノイズを減らすことにより、Q因子が高いと信号がより信頼性を高めます。
さらに、High-Qサーキットは、望まない周波数を拒否し、目的の信号のみが送信されることを確認するのに優れています。これは、医療イメージングや軍事レーダーなどの分野で役立ちます。この分野では、清潔で正確な信号があることが非常に重要です。

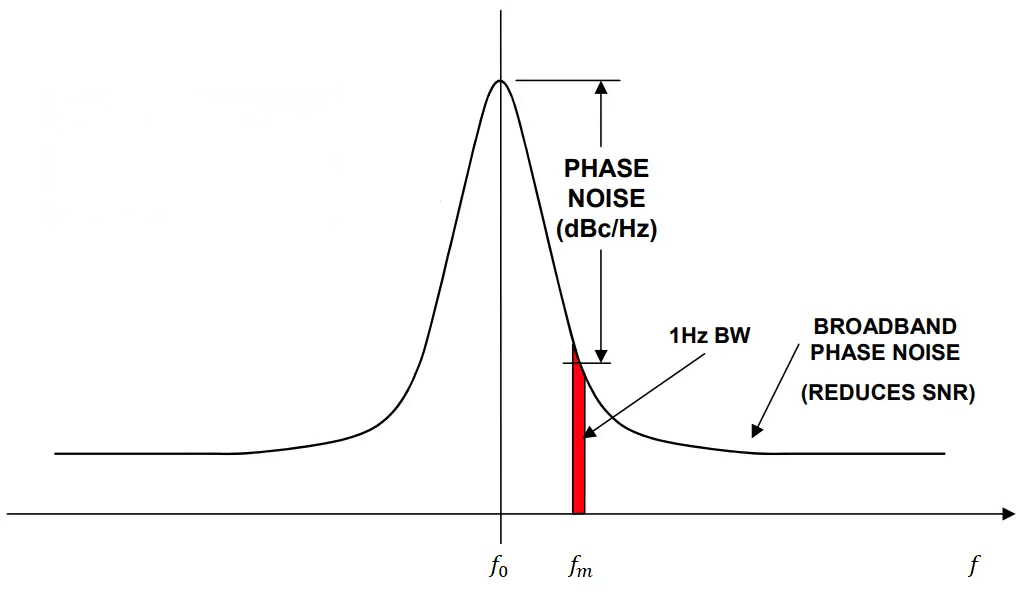

図3:位相ノイズ測定
Q因子は、回路が共鳴回路の振動(繰り返し信号)をどれだけうまく維持できるかにも影響します。高いQ因子は、RFクロックジェネレーターのような時間の経過とともに安定した信号を必要とするシステムで役立つ、最小限のエネルギー損失で回路が振動を続けるのに役立ちます。High-Qサーキットの信号減衰は少ないため、振動が長く続き、パフォーマンスが安定しています。
ただし、迅速に応答したり、広い周波数範囲で作業する必要があるシステムでは、振動が多すぎると問題が発生します。これらの場合、Q因子が低いと、回路がより速く反応し、過度のリンギングを回避し、適応通信ネットワークなどの動的システムのパフォーマンスを向上させます。

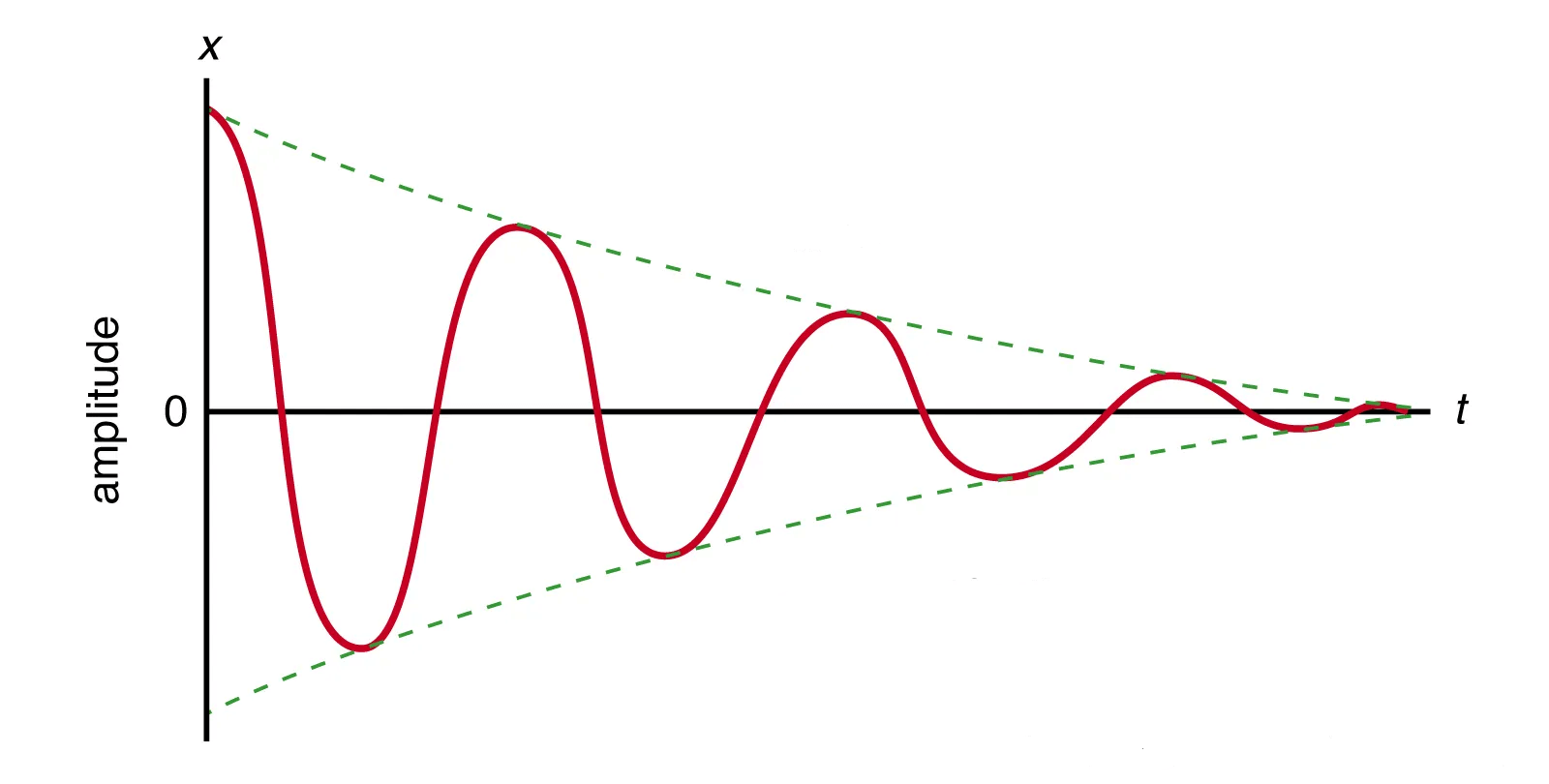

図4:オシレーターとQ因子
品質係数(Q因子)は、システム内の減衰度を測定し、振動に直接影響し、妨害後にシステムがどれだけ速く安定するかを測定します。
ステップインパルスなどの回路が乱されると、その動作は、Q係数に応じて3つのカテゴリの1つに分類される可能性があります。
Q係数が高いシステムでは、 減衰が発生します。これにより、システムは各サイクルでわずかなエネルギーしか失われないため、長時間振動し続けます。振動はゆっくりと小さくなるため、システムはより長くアクティブなままになりますが、落ち着くにはより多くの時間がかかります。減衰システムは、無線周波数(RF)回路やフィルターなどの連続振動が必要な場合に役立ちます。
Q係数が低い場合、 過剰減衰 発生します。この場合、振動はすぐに停止し、システムは前後に跳ね返ることなく正常に戻ります。過剰なシステムは反応に時間がかかりますが、より安定しており、制御システムやパワーエレクトロニクスなどの余分な変動なしに落ち着く必要があるシステムで役立ちます。
クリティカル減衰 システムがまったく振動せずにできるだけ早く落ち着くときに起こります。迅速かつ安定していることの間の完璧な中間地であり、車のサスペンションや電子機器などに最適です。そこでは、余分な動きのない高速でスムーズな反応が必要です。

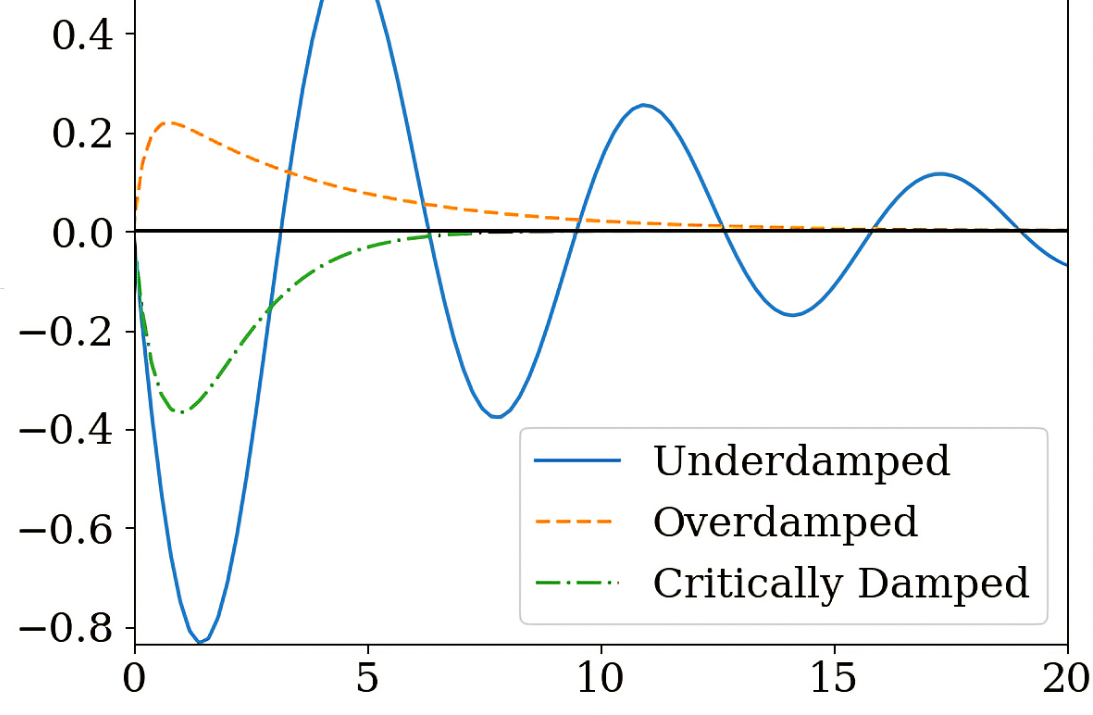

図5:減衰、過剰減衰、批判的減衰
共鳴の場合 RLC回路 (抵抗器、インダクタ、コンデンサを含む)、Q係数は次のように表現できます。
これは次のように書くこともできます。
どこ:
r =抵抗(エネルギー損失を測定)
L =インダクタンス(磁気エネルギーが蓄積される量を測定)
c =静電容量(電気エネルギーの蓄積量を測定)
ここでは、高いQ因子は回路が強く共鳴し、ゆっくりとエネルギーを失うことを意味しますが、低いQ因子はエネルギーを迅速に失うことを意味します。

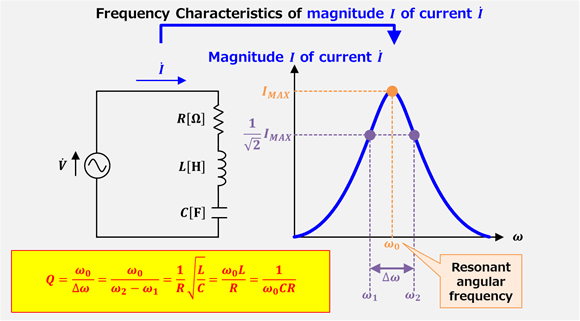

図6:RLCシリーズ共鳴回路のQ因子
振り子や大量吸引システムなどの機械システムの場合、Q因子は、振動がどのように「減衰」または「非難されていない」かの尺度です。
式は次のとおりです。
これは次のように書くこともできます。
どこ:
=共振周波数(システムが最も振動する周波数)
=帯域幅(システムが共鳴する周波数の範囲)
Q因子が高いということは、エネルギーの損失が減り、より鋭い共鳴を意味しますが、Q因子が低いとエネルギー損失が速く、共鳴が広くなります。

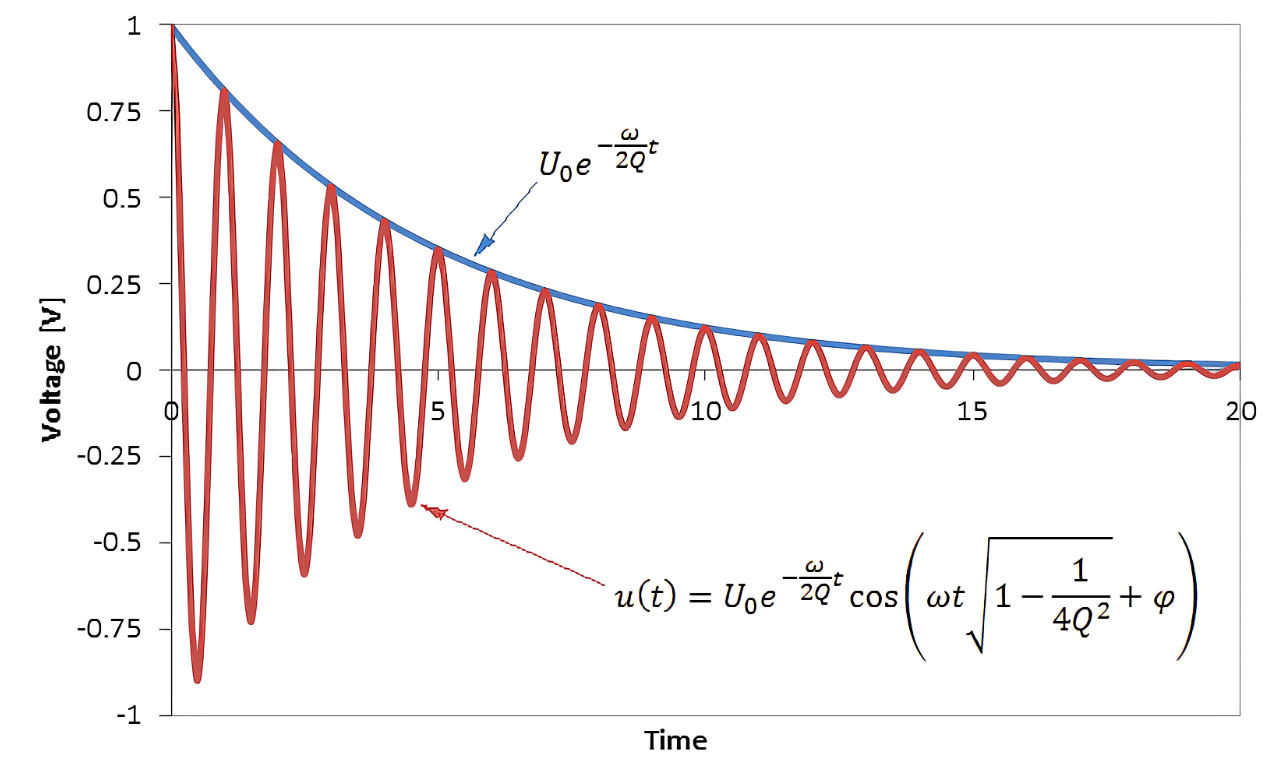

図7:機械システムのQ係数の測定
光学システムでは、Q因子は、レーザーで使用されるものなど、光学空洞の共鳴の鋭さを表します。同様に計算できます。
光学では、この高いQは、エネルギーを失う前に光が何度も跳ね返り、レーザーまたは光学キャビティに鋭く明確に定義された周波数を作成することを意味します。
図8:Q因子と共鳴の鋭さ
フィルターのQ因子は、フィルターのパス帯域または共鳴の選択性またはシャープネスを記述します。
式は次のとおりです。
どこ:
•中心周波数は、フィルターが最も選択的である周波数です。
•帯域幅は、フィルターが許可する周波数の範囲です。
フィルターの高いQ係数は、狭い範囲の周波数のみが通過する(より選択的)を通過することを意味しますが、低いQはより広い範囲(選択的ではない)を可能にします。

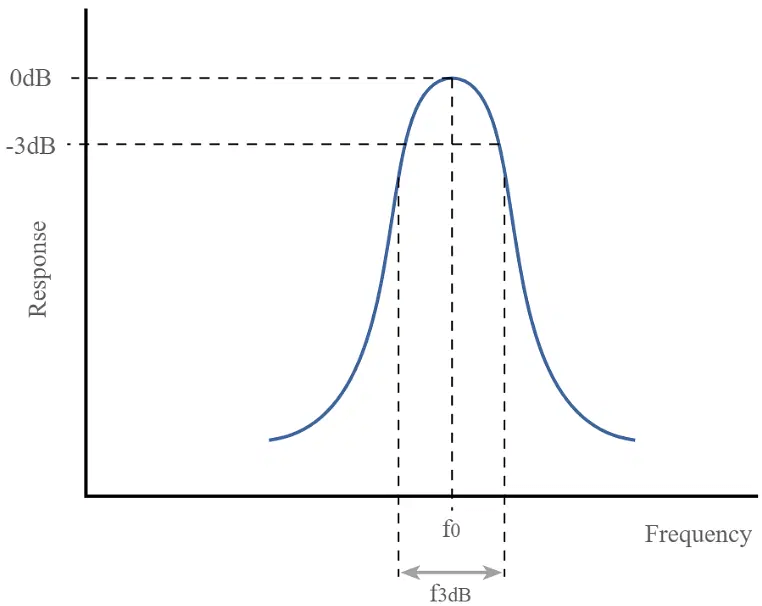

図9:フィルターのQ因子
鋭い選択性を必要とするラジオレシーバー用のチューニング回路を設計することを任されます。つまり、周波数が近いラジオ局を効果的に区別する必要があります。
回路は1 MHzで共鳴するはずで、10マイクロヘンリー(10 µH)のインダクタンスと5オームの抵抗があります。
あなたの目的は、回路がこの共振周波数を達成するための容量を決定し、品質係数(Q)を計算して、回路が必要な選択性仕様を満たすようにすることです。
RLC回路の共振周波数は、式で説明されています。
容量Cを解くように方程式を再配置できます。
指定された値を式に置き換えます。
•F0 = 1MHz = 1×106Hz
•L =10μH= 10×10-6H
計算機を使用して簡素化します。
これは、必要な容量が約2.533のピコファラードであることを意味します。
品質係数Qは、回路の選択性の尺度であり、式を使用して計算されます。
既知の値を置き換えます:
これを計算すると:
したがって、1 MHzで望ましい共鳴を達成するには、約2.533 PFの静電容量が必要です。回路の品質係数は約280です。この高いQ値は、回路が非常に選択的であることを示しており、周波数が近い近くのステーションを拒否しながら、特定のラジオ局に効果的に調整できることを意味します。これにより、回路は無線チューニングアプリケーションに適しています。
物理学研究室に設定された基本的な大量スプリングシステムを想像してください。このセットアップでは、質量(m)が特定のスプリング定数(k)のスプリングに接続されています。質量は、安静時から変位した後、摩擦のない表面に沿って前後に移動できます。
システムは、0.5 kgの質量(m)で構成され、200 n/mのスプリング定数(k)のスプリングに接続されています。システムの減衰係数(b)は0.1 ns/mであり、動きに対するわずかな抵抗を示しています。質量は平衡位置から0.1 m離れており、その動きの初期条件を設定します。
固有周波数(ω₀):固有周波数、またはシステムが減衰なしで振動する周波数は、式を使用して決定できます。
ここで、kはスプリング定数、mは質量です。
減衰比(ζ):減衰率は、システムが振動にどれだけ抵抗するかを示しています。方程式によって計算されます:
ここで、Bは減衰係数です。
減衰周波数(ωₑ):システムが減衰が発生した場合、振動周波数は固有周波数よりわずかに低くなります。減衰周波数は次のように計算されます。
共鳴周波数():これは、減衰がなければシステムが振動する頻度です。それは、天然周波数に関連しています、ω₀。
帯域幅():帯域幅は、周波数範囲が共振周波数の周りにどれだけ広がるかを測定します。ここでは、システムは少なくとも半分のピーク電力で振動します。帯域幅の近似は次のとおりです。
ここで、Qはシステムの品質係数です。
春に保存されたエネルギー:質量が最大変位にあるときに春に保存されたポテンシャルエネルギー(a)は次のように与えられます。
サイクルごとに失われるエネルギー:減衰力によりエネルギー損失が発生します。軽い減衰があるシステムの場合、1つのサイクルで失われたエネルギーは次のように近似できます。
品質要因、 、システムがどれほど低下しているかを示します。値が高いという意味で、エネルギーの損失が少なくなります。使用して見つけることができます:
スプリング定数のパラメーターを使用します および変位 :
固有周波数は次のとおりです。
共振周波数は次のとおりです。
減衰係数B = 0.1 ns/mの場合:
減衰比があると、減衰周波数は次のようになります。
サイクルごとに失われるエネルギーは次のとおりです。
保存されたエネルギーと失われたエネルギーの値を置き換える:
したがって、この大量噴射システムでは、約500.76の品質係数は、システムが軽く減衰しているだけで、サイクルあたり少量のエネルギーが失われていることを示しています。3.183 Hz前後の鋭い共鳴があり、共鳴現象や減衰効果の研究など、長期にわたる振動や共鳴を観察することが重要である実験に適しています。
1000 Hz前後の特定の周波数範囲を強調するステレオシステム用のオーディオフィルターを設計しています。この種のフィルターは、他の周波数の中で失われる可能性のある音楽トラックに特定のインストゥルメンタルサウンドを引き出したい場合に役立ちます。
中心周波数():1000 Hz(強調したい頻度)
帯域幅():50 Hz(975 Hzから1025 Hzまでの中心周波数の周りで許可される周波数の範囲)
フィルターのシャープネスまたは選択性を決定するために、そのQ係数を計算します。Q係数の式は次のとおりです。
さて、パラメーターを使用してください。
これらを方程式にプラグインする:
20のQ係数は、フィルターが非常に選択的であることを意味します。中心近くの周波数(1000 Hz)の狭い帯域のみが通過できます。これは、そのバンドの外側の周波数からの干渉を最小限に抑えながら、特定の楽器を際立たせたい音声状況に最適です。
Q係数が低い場合、フィルターはより広い範囲の周波数を通過させ、選択性を低下させます。その場合、強調しようとしている特定のサウンドは、他の近くの周波数と溶け込んで、効果の明確さを減らすことができます。
さまざまなシステムにわたるQ因子の研究は、電子、機械、光学デバイスのパフォーマンスに影響を与えることがどれほど重要かを示しています。無線周波数での鋭いチューニングなどの改善に役立ち、GPSや電気通信で信号をより明確にし、より安定させます。減衰、振動、エネルギー使用にどのように影響するかをよく見ると、より良いシステムを構築するための有用なアイデアが得られます。テクノロジーが前進するにつれて、Qファクターを制御する方法を知ることは、衛星通信、医療ツール、日常の電子機器などを進めるために引き続き重要であり、これらのシステムが最新のニーズを満たし、可能なことの限界を押し広げるのに役立ちます。
Q因子または品質因子は、電気回路や機械システムなどの共振器が、サイクルあたりのエネルギーに比べてエネルギーを蓄積するかを測定します。これは主に、システムの減衰を示す発振器と共振回路を含むコンテキストで使用されます。Q因子が高いと、貯蔵されたエネルギーに対するエネルギー損失が少なくなり、周波数応答のより鋭い共鳴ピークが示されます。
Q値の機能は、システムの共鳴ピークの鋭さを評価するためのメトリックを提供することです。フィルター、発振器、キャビティなど、共振器の選択性と安定性を定量化します。Q値が高いということは、特に無線周波数(RF)フィルターや発振器などのアプリケーションで、デバイスが共鳴周波数に非常に近い周波数を選択または拒否できることを意味します。
「良い」Q因子はコンテキスト依存であり、アプリケーションによって異なります。バンドパスフィルターや狭帯域アンテナなどの高い選択性を必要とするアプリケーションの場合、高いQ係数(たとえば、数百または数千)が望ましいです。対照的に、ブロードバンドアプリケーションの場合、より幅が広くなり、応答が高くなるQ因子が低いことが、通常、より有利です。
特にアンテナのコンテキストでの放射線品質係数Qは、受信するエネルギーを放射する際のアンテナの効率を測定します。アンテナ周辺の近距離の保存されたエネルギーを、遠方に放射されるエネルギーと比較します。放射線Qが低いことは、より効率的な放射とより広い帯域幅を示し、より広範な周波数を送信するのに有益です。
AC回路では、品質係数は、オシレーターまたは回路がどのように低下しているかを説明しています。これは、誘導性または容量性要素の回路内の耐性に対する反応性の比として計算されます。AC回路のQが高いと、よりシャープな共鳴ピークが示されます。つまり、回路は、その固有周波数を中心に狭い範囲の周波数に対してより選択的です。
高いQ因子の利点には、周波数識別の選択性の向上、周波数制御の安定性の向上、および振動中の省エネルギーの効率が含まれます。これにより、正確な周波数制御と最小限のエネルギー損失が重要なフィルター、発振器、および共鳴回路に最適なHig-Qコンポーネントが最適です。より広い周波数アプリケーションの場合、より幅広い動作帯域幅とより速い過渡応答を可能にするため、より低いQがより有益になる場合があります。
