PIC18F4620マイクロコントローラー：機能、ピンアウト、およびデータシートガイド

この記事は、PIC18F4620マイクロコントローラーを調査することから始まり、計算能力と費用効率のバランスについて説明します。耐久性やエネルギー効率など、マイクロコントローラーの機能を詳細に調べます。この方法は、情報をより親しみやすくするだけでなく、テクノロジーをより深く理解し、マイクロコントローラーテクノロジーの進歩におけるPIC18F4620の役割のさらなる調査を促進します。

カタログ

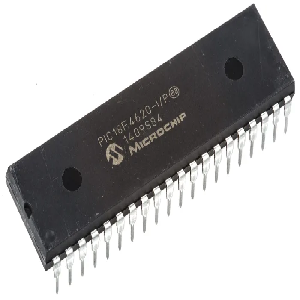

PIC18F4620の概要

PIC18F4620 マイクロコントローラーは、計算効率と費用対効果のブレンドを紹介し、優れた耐久性と延長寿命のための強化されたフラッシュプログラムメモリを活用します。この特徴は、頻繁なメモリ書き換えを必要とするアプリケーションで有用性を見つけ、長期的な信頼性を確保します。を含むpic18シリーズ PIC18F2525、 PIC18F2620、 PIC18F4525、 そして PIC18F4620 モデルは、高性能と電力に敏感な実装のニーズを満たすために作成されています。

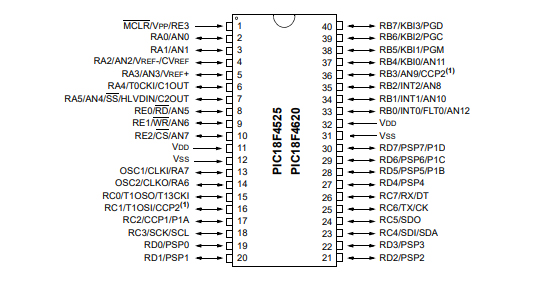

PIC18F4620のピンアウト

ピン構成

パワーとグランドピン

PIC18F4620の電力要件は、VDDおよびVSSピンを介して2Vから5.5Vの範囲です。VDDは正の電源電圧に接続します。VSSは地面に指定されています。

セラミックやタンタルタイプなどの適切なデカップリングコンデンサを配置すると、これらのピンの近くには、騒音の低減と安定した動作の維持に役立ちます。

オシレーターピン

OSC1およびOSC2ピンは、外部結晶または共振器を接続するために使用され、動作に必要なクロック信号を生成します。クロックソースの選択は、消費電力とパフォーマンスの両方に影響するため、使用されます。適切な発振器コンポーネントを選択すると、マイクロコントローラーが最小限のジッターで目的の周波数で機能することが保証されます。

入力/出力ポート

マイクロコントローラーは、Porta、Portb、Portc、Portd、およびPorteのいくつかのI/Oポートで構成されています。複数のピンで構成される各ポートは、アプリケーションの要件に応じて入力または出力として構成できます。

これらのポートを効果的に使用すると、設計プロセスを合理化できます。TRISレジスタの初期化により、センサー、スイッチ、LEDなどの外部回路を制御するためのピンの入力または出力ステータスが決定されます。

特殊機能ピン

特定のピンは、特殊な機能に割り当てられます。

アナログからデジタルへの変換（ADC）チャネル

パルス幅変調（PWM）出力

通信インターフェイス：UART、SPI、およびI2C

タイマーや通信モジュールなどのこれらの組み込みの周辺機器を活用すると、回路の設計を充実させ、機能を高めます。たとえば、組み込みのUART通信を使用すると、コーディングの取り組みを簡素化し、シリアル通信プロジェクトのデータ送信の信頼性を高めることができます。

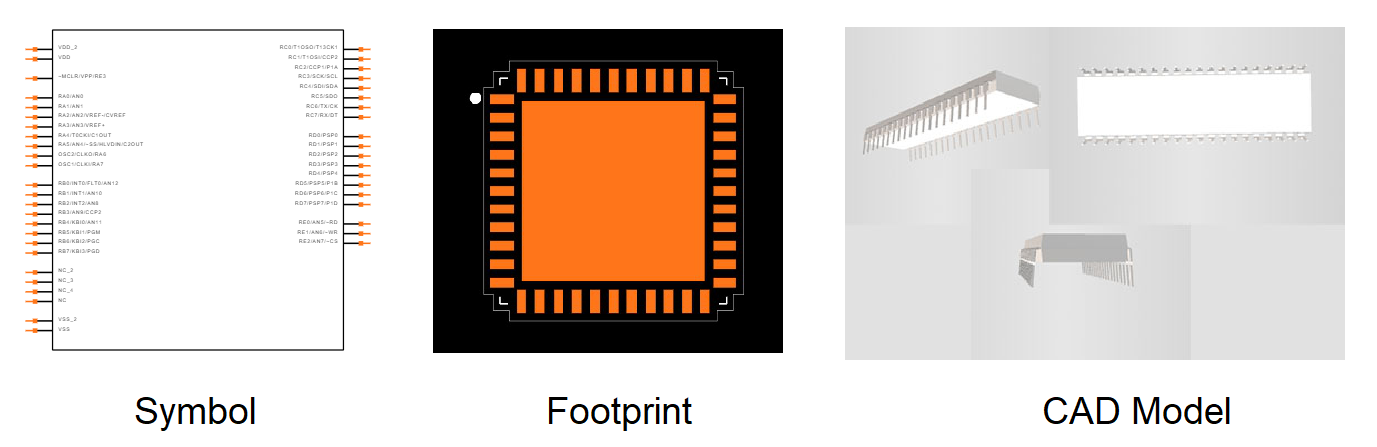

PIC18F4620シンボル、フットプリント、およびCADモデル

pic18f4620シンボル

PIC18F4620のシンボルは、構成要素とその電気接続を示すために概略図で使用されるグラフィカルな表現として機能します。シンボルには、すべてのピンと指定された関数が含まれており、シームレスな回路図デザインを可能にします。

PIC18F4620フットプリント

PIC18F4620のフットプリントは、PCB上のコンポーネントの物理レイアウトとサイズを指定します。これには、安全で信頼性の高いはんだ付けに適したパッドの配置と寸法が含まれます。

PIC18F4620 CADモデル

CAD（コンピューター支援設計）モデルは、PIC18F4620マイクロコントローラーの3D表現を提供し、高さ、幅、ピンレイアウトなどの物理的側面を詳述しています。CADモデルは、正確なPCB設計のための機器であり、正確な配置と空間計画を可能にします。

PIC18F4620の機能

PIC18F4620は、明確な発電要件に適応可能なオペレーティングモードを提供し、その使いやすさにタッチを追加します。

操作モード

実行：CPUと周辺機器の両方をアクティブにし、アクティブなタスクに対する即時の応答性を確保します。

アイドル：バックグラウンドプロセスに注意が必要なシナリオに最適な周辺アクティビティを維持しながら、CPUを無効にします。

睡眠：CPUと周辺機器を駆け下り、不活動期間中にエネルギーを節約するのに最適です。

電力効率

超低50NA入力漏れ：これにより、意図しない電流が最小限に抑えられます。これは、漏れがパフォーマンスを損なう可能性のある精密アプリケーションの要因であり、ひいては信頼性です。

実行モード：過度のエネルギー描画なしで頻繁に活性化する必要がある電力敏感な操作に対する適合性を反映して、控えめな11µAを消費します。

アイドルモード：完全な処理能力を要求することなく周辺モニタリングを必要とするタスクに有益な2.5µAだけを描画します。

睡眠モード：非常に低い100NAを使用します。これは、長期間の不活動性のバッテリー寿命を維持するアプリケーションに最適です。

Timer1発振器：32 kHzの周波数で900NAで動作し、最小限の電力でタイムキーピング機能を維持し、低電力状態でも時間依存動作の精度を確保します。

ウォッチドッグタイマー：1.4µAを消費し、ソフトウェアの障害または反応しない状態が検出された場合、マイクロコントローラーを自動的にリセットすることによりシステムの安定性に貢献します。

組み込みシステムのアプリケーション

パフォーマンスと消費電力のバランスをとる：運用上のニーズに基づいて適切なモードを選択すると、ポータブルデバイスのバッテリー寿命が延長される可能性があります。

精度と信頼性：超低入力漏れ電流と効率的な発振器は、低電力状態で動作する場合でも、システムが正確で信頼できるままであることを保証します。

PIC18F4620の利点

オシレーターの柔軟性

クリスタルオシレーター：4倍の位相ロックループ（PLL）で強化された最大40 MHzの動作は、驚くべきパフォーマンスと速度を提供し、精度が必要なアプリケーションに適しています。

RCモード：外部抵抗器キャパシタ（RC）セットアップを備えた最大4 MHzを扱い、外部クロックソースを持つ40 MHzまで拡張可能で、多様なシナリオで適応性を提供します。

内部オシレータブロック：31 kHzから8 MHzの範囲で、睡眠モード（1 µs）からの迅速な目覚めの時間を確保し、効果的な電力管理のレイテンシと援助を減らします。

フェイルセーフクロックモニター：周辺時計障害の場合に安全なシャットダウンを確保し、システムの堅牢性を強化することにより、信頼性を追加します。

顕著な周辺機器

高電流シンク/ソース：各I/Oピンは最大25 MAを管理し、外部ドライバーなしでより高い電力要件に対応します。

複数の割り込みとPWM出力：この機能は、モーター制御および通信システム用のさまざまなモジュールに対する同期制御をサポートし、運用効率を高めます。

マスター同期シリアルポート（MSSP）：効率的なマルチIC通信に不可欠なSPI/I2Cプロトコルをサポートし、洗練されたデザインにシームレスな統合を可能にします。

USARTおよびADCモジュールの拡張：USARTは非同期モードと同期モードの両方をサポートし、10ビットADCは、センサーのインターフェースとテレメトリにおける広範なデータ収集とシリアル通信のために最大13のチャネルを提供します。

アナログコンパレータとHLVD：デュアルアナログコンパレータと16レベルの高電圧/低電圧検出（HLVD）は、正確な電圧モニタリングと意思決定を促進し、精度を除くアプリケーションをサポートします。

特別な機能

Cコンパイラ最適化されたアーキテクチャ：Cコンパイラ用に合わせたこの機能により、開発が簡素化され、複雑なプロジェクトの市場への道が合理化されます。

耐久性のあるメモリサイクル：EEPROMには、強化されたフラッシュと最大1,000,000サイクルに100,000の消去/書き込みサイクルを提供し、厳密なアプリケーションで保存されたデータの耐久性と信頼性を確保します。

自己プログラム可能で回路内のデバッグ：2つのピンを介したセルフプログラミングと回路内デバッグをサポートし、プログラミングの柔軟性とトラブルシューティングの効率を改善し、さまざまなエンジニアリング慣行における顕著な利点です。

広い電圧範囲：ブラウンアウトリセットオプションを備えた2.0Vから5.5Vで動作し、ポータブルおよび電力に敏感なデバイスの多様な電力条件全体で安定したパフォーマンスを提供します。

PIC18F4620技術仕様

タイプ	パラメーター
工場のリードタイム	6週間
マウント	穴を通して
取り付けタイプ	穴を通して
パッケージ /ケース	40-dip（0.600、15.24mm）
ピンの数	40
データコンバーター	A/D 13x10b
I/OSの数	36
ウォッチドッグタイマー	はい
動作温度	-40°C〜125°C Ta
パッケージング	チューブ
シリーズ	pic®18f
公開	2004年
JESD-609コード	E3
pbfreeコード	はい
パーツステータス	アクティブ
水分感度レベル（MSL）	適用できない
終端の数	40
端子仕上げ	マットティン（sn）
最大電力散逸	1W
端子位置	デュアル
供給電圧	5V
頻度	40MHz
ベースパーツ番号	PIC18F4620
ピンカウント	40
電源電圧マックス（VSUP）	5.5V
電源	5V
インタフェース	i2c、spi、uart、usart
メモリサイズ	64kb
オシレータータイプ	内部
ラムサイズ	3.8k x 8
電圧 - 供給（VCC/VDD）	4.2V〜5.5V
UPS/UCS/末梢ICタイプ	マイクロコントローラー
ビット数	8
コアプロセッサ	写真
周辺機器	ブラウンアウト検出/リセット、HLVD、POR、PWM、WDT
プログラムメモリタイプ	フラッシュ
コアサイズ	8ビット
プログラムメモリサイズ	64kb 32k x 16
接続性	i2c、spi、uart/usart
電流電源を供給します	35ma
ビットサイズ	8
アクセス時間	40μs
ADCがあります	はい
DMAチャネル	いいえ
データバス幅	8b
タイマー/カウンターの数	4
EEPROMサイズ	1k x 8
CPUファミリー	写真
ADCチャネルの数	13
PWMチャネルの数	2
USBチャネルの数	1
身長	4.953mm
長さ	53.09mm
幅	14.732mm
SVHCに到達します	SVHCなし
放射線硬化	いいえ
ROHSステータス	ROHS3準拠
鉛フリー	鉛フリー

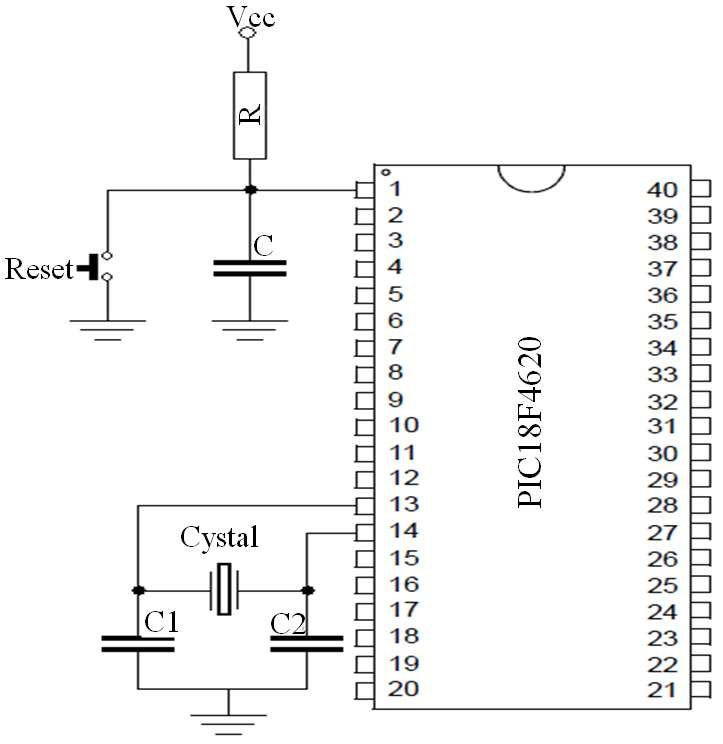

機能ブロック図

PIC18F4620の同等モデル

• pic18f4620-i/mlマイクロコントローラーとプロセッサ

• pic18lf4620-i/mlマイクロコントローラーとプロセッサ

• pic18lf4620t-e/mlマイクロコントローラーとプロセッサ

• pic18f4620-e/mlマイクロコントローラーとプロセッサ

PIC18F4620同等の部品

部品番号	メーカー	パッケージ /ケース	ピンの数	データバス幅	I/Oの数	インタフェース	メモリサイズ	供給電圧	周辺機器	比較を表示します
pic18f4620-e/p	マイクロチップテクノロジー	40-dip（0.600、15.24mm）	40	8 b	36	i2c、spi、uart、usart	64 kb	5 v	ブラウンアウト検出/リセット、HLVD、POR、PWM、 WDT
pic18f4680-e/p	マイクロチップテクノロジー	40-dip（0.600、15.24mm）	40	8 b	36	can、i2c、spi、uart、usart	64 kb	5 v	ブラウンアウト検出/リセット、HLVD、POR、PWM、 WDT	pic18f4620-e/p vs pic18f4680-e/p
pic18f4680-i/p	マイクロチップテクノロジー	40-dip（0.600、15.24mm）	40	8 b	36	can、i2c、spi、uart、usart	64 kb	5 v	ブラウンアウト検出/リセット、HLVD、POR、PWM、 WDT	pic18f4620-e/p vs pic18f4680-i/p
pic18f4610-i/p	マイクロチップテクノロジー	40-dip（0.600、15.24mm）	40	8 b	36	i2c、spi、uart、usart	64 kb	5 v	ブラウンアウト検出/リセット、HLVD、POR、PWM、 WDT	pic18f4620-e/p vs pic18f4610-i/p

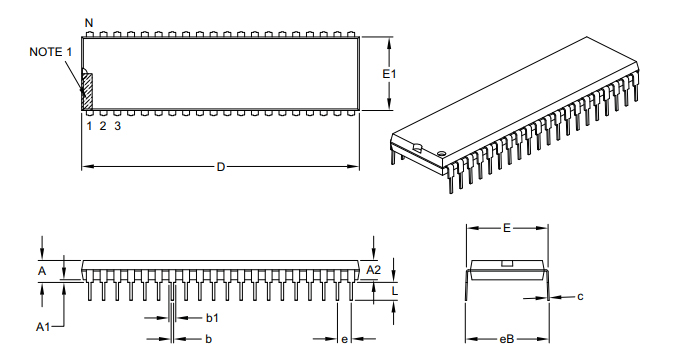

PIC18F4620のパッケージと寸法

PIC18F4620寸法	寸法制限	分（インチ）	nom（インチ）	マックス（インチ）
ピンの数	n		40
ピッチ	e		0.100 BSC
上から座席機へ	a			0.25
成形パッケージの厚さ	A2	0.125		0.195
ベースから座席機	A1	0.015
肩から肩の幅	e	0.59		0.625
成形パッケージ幅	E1	0.485		0.58
全長	d	1.98		2.095
座席機へのヒント	l	0.115		0.2
鉛の厚さ	c	0.008		0.015
上部のリード幅	B1	0.03		0.07
リード幅が低い	b	0.014		0.023
全体の行間隔	eb			0.7

メーカーの背景

Microchip Technology Inc.は、マイクロコントローラー、混合シグナル、およびアナログの進歩に優れています。同社は積極的に教育的アウトリーチに従事し、リソースの広範なコレクションを提供しています。その中には、組織化されたラボ、詳細なカリキュラム、専門的なトレーニングセッション、および高度な開発ツールがあります。

データシートPDF

pic18lf4620-i/mlデータシート：

pic18fx525、x620 datasheet.pdf

ラベルと梱包の変更23/2015.pdf

パッキング変更2016年10月10日。pdf

pic18f（2、4）zzzプログラミング仕様。pdf

2.73khz.pdf

Wire Bond CHG Qual 19/7ul/2016.pdf

pic18f4620-e/p datasheets：

pic18f（2、4）zzzプログラミング仕様。pdf

pic18fx525、x620 datasheet.pdf

ラベルと梱包の変更23/2015.pdf

パッキング変更2016年10月10日。pdf

マルチ開発13/2020年4月13日

ワイヤーCHG 13/2016年1月13日。pdf

よくある質問[FAQ]

1。PIC18F4620とは何ですか？

PIC18F4620は、産業用途での適応性を称賛された多用途のマイクロコントローラーです。電力使用量を最小限に抑えるように設計されたアーキテクチャは、厳密な環境でよく共鳴する堅牢な処理機能を提供します。他の人々は、その持久力と開発プロセスを簡素化する広範なツールサポートを考慮して、このマイクロコントローラーに傾くことがよくあります。

2。PIC18F4620をプログラムするにはどうすればよいですか？

PIC18F4620をプログラムするには、次の手順に従ってください。

オープンMPLAB、マイクロチップ製品用に設計されたすべての包括的なIDE。

取り組んでいるプロジェクトの種類を選択してください。

正確なマイクロコントローラーモデルを指定します。

適切なコンパイラを選択します。

組織化されたワークフローのプロジェクトパスを定義します。

3。PIC18F4620のサイズはどれくらいですか？

2.095 x 0.58 x 0.195インチの寸法を備えたPIC18F4620は、コンパクトなシステムと組み込みシステムに必要なタイトなスペースにシームレスに収まります。このサイズにより、さまざまなハードウェアレイアウトへの簡単な統合が可能になり、現代のテクノロジーの進歩を促進する宇宙意識のある設計原則に沿っています。
