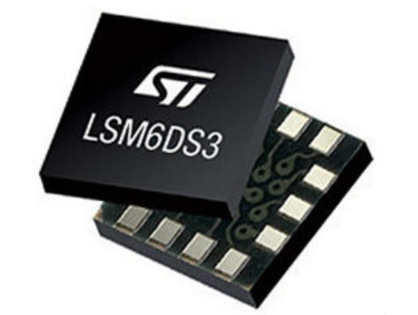

LSM6DS3 IMUセンサー：包括的なピンアウト、機能、およびデータシート分析

この記事では、3軸のデジタルアクセルメーターとジャイロスコープを組み合わせたコンパクトなデバイスである汎用性の高いLSM6DS3センサーを掘り下げます。これは、センサーのデータシート、PIN構成、多様な用途もカバーしており、その機能を最大化するための実用的な洞察を提供します。拡張現実、ナビゲーションシステム、IoTデバイスに合わせて調整された高度な機能により、LSM6DS3は設計効率を高め、家電および産業用アプリケーション全体で堅牢なパフォーマンスを提供するように設計されています。それを読んで、その技術的な利点、潜在的なアプリケーション、および信頼できる高解像度の運動検出を通じてあなたの経験を高める方法を探ります。

カタログ

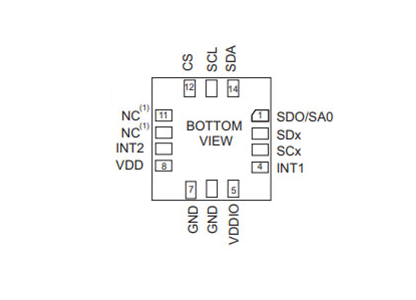

ピン構成

ピン＃	名前	モード1関数	モード2関数
1	SDO/SA0	SPI 4-Wireインターフェイスシリアルデータ出力（SDO）	SPI 4-Wireインターフェイスシリアルデータ出力（SDO）
		I²Cデバイスアドレスの最小ビット（SA0）	I²Cデバイスアドレスの最小ビット（SA0）
2	SDX	VDDIOまたはGNDに接続します	I²Cシリアルデータマスター（MSDA）
3	SCX	VDDIOまたはGNDに接続します	I²Cシリアルクロックマスター（MSCL）
4	int1	プログラム可能な割り込み1
5	vddio（1）	I/Oピンの電源
6	GND	0 V供給
7	GND	0 V供給
8	VDD（2）	電源
9	INT2	プログラム可能な割り込み2 （int2yデータイネーブル（den））	プログラム可能な割り込み2（int2yデータイネーブル（拒否））
			i²cマスター外部同期信号（MDRDY）
10	NC（3）	接続されていないままにしておきます
11	NC（3）	接続されていないままにしておきます
12	CS	I²C/SPIモードの選択	I²C/SPIモードの選択
		（1：SPIアイドルモード /I²C通信が有効; 0：SPI 通信モード /I²C無効）	（1：SPIアイドルモード /I²C通信が有効; 0：SPI 通信モード /I²C無効）
13	SCL	I²Cシリアルクロック（SCL）	I²Cシリアルクロック（SCL）
		SPIシリアルポートクロック（SPC）	SPIシリアルポートクロック（SPC）
14	SDA	I²Cシリアルデータ（SDA）	I²Cシリアルデータ（SDA）
		SPIシリアルデータ入力（SDI）	SPIシリアルデータ入力（SDI）
		3ワイヤーインターフェイスシリアルデータ出力（SDO）	3ワイヤーインターフェイスシリアルデータ出力（SDO）

LSM6DS3設計モデル

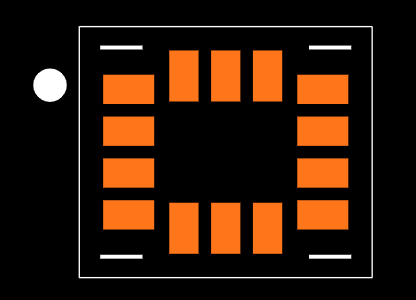

フットプリントデザイン

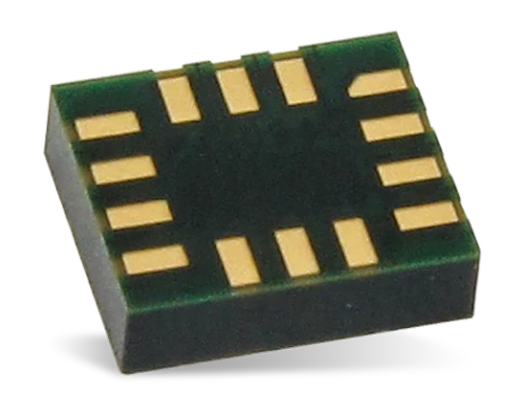

3D構造モデル

LSM6DS3の概要

LSM6DS3 汎用性の高い3Dデジタルアクセルメーターとジャイロスコープであり、わずか1.25 MAを消費してくれたことに感謝しています。1.6 kHzの最大出力データレートは、正確なモーション要件を持つアプリケーションをサポートしており、主に細心の追跡機能を探している人に訴えています。低電力の焦点により、このデバイスはバッテリーの寿命を延長し、継続的な動作を維持します。この側面は、ウェアラブルやモバイルガジェットなどのデバイスに大きなメリットがあり、充電する前により長い期間のアクティビティを求めます。センサーは高度な動き検出を統合し、エンゲージメントとデバイス全体の機能の両方を高めます。連続低電力モードで動作することにより、動きをシームレスに追跡し、フィットネス追跡やジェスチャー認識などのアプリケーションが繁栄することができます。これにより、テクノロジーが個人的な健康と日常の味方としてどのように機能するかをより深く理解することができます。

技術仕様

これは、stmicroelectronicsの技術仕様、属性、およびパラメーターを要約するテーブルです LSM6DS3TR、そのライフサイクルステータスと同等のコンポーネントに関する情報とともに。

タイプ	パラメーター
ライフサイクルステータス	アクティブ（最終更新：7か月前）
工場のリードタイム	16週間
めっきに連絡してください	金
マウント	表面マウント
取り付けタイプ	表面マウント
パッケージ /ケース	14-VFLGAモジュール
ピンの数	14
動作温度	-40°C〜85°C Ta
パッケージング	カットテープ（CT）
シリーズ	イネモ
JESD-609コード	E4
パーツステータス	アクティブ
水分感度レベル（MSL）	3（168時間）
終端の数	14
ECCNコード	ear99
HTSコード	8542.39.00.01
端子位置	底
端子形式	お尻
関数の数	1
供給電圧	1.8V
端子ピッチ	0.5mm
ベースパーツ番号	LSM6D
出力タイプ	I2C、SPI
最大供給電圧	3.6V
最小供給電圧	1.62V
アナログIC-その他のタイプ	アナログ回路
センサータイプ	加速度計、ジャイロスコープ、温度、6軸
身長	860μm
長さ	3mm
幅	2.5mm
SVHCに到達します	SVHCなし
ROHSステータス	ROHS3準拠
鉛フリー	鉛フリー

LSM6DS3の重要な特性

特徴	詳細
消費電力	コンボノーマルモードの0.9 MA。コンボの1.25 MA 最大1.6 kHzの高性能モード
「常にオン」エクスペリエンス	加速度計の両方の低消費電力と ジャイロスコープ
スマートFIFO	機能セットに基づいて最大8 kbyte
Android互換性	Android KとLに準拠しています
磁気センサー補正	外部磁気センサー用のハード、ソフトアイロン 修正
加速度計フルスケール	±2/±4/±8/±16 g
ジャイロスコープフルスケール	±125/±250/±500/±1000/±2000 dps
アナログ電源電圧	1.71 v〜3.6 v
独立したiOSの供給	1.62 v
フットプリント	コンパクト：2.5 mm x 3 mm x 0.83 mm
インタフェース	メインプロセッサデータの同期を備えたSPI/I2C
埋め込み温度センサー	はい
コンプライアンス	Ecopack®、Rohs、および「Green」準拠

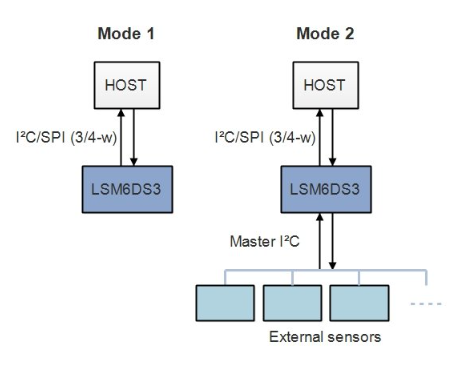

LSM6DS3の接続オプション

LSM6DS3の拡張アプリケーション

歩数計とステップカウンター

PedometersとStep Countersで広範囲に採用されているLSM6DS3のモーションの検出における高精度は、通常のアクティビティ追跡をフィットネスの洞察の個人的な探求に変換します。日常生活に織り込まれた正確なステップカウントは、しばしば静かな動機として機能し、運動ルーチンの安定したリズムに向けてあなたを励まします。センサーの正確な感度調整により、デバイスの精度が大幅に向上し、各ステップが個人的な目標にカウントされます。

モーションおよびチルト検出

ゲームと仮想現実では、動きと傾きの微妙な検出がユーザーの旅を高めます。センサーは最も微妙な動きをキャプチャし、ゲームプレイを没入して直感的にします。ゲームを超えて、これらの機能は画像の安定化と拡張現実にも輝き、流動性と応答性に共鳴する相互作用を作成します。

屋内ナビゲーション

GPSが足を踏み入れる大規模な建物では、LSM6DS3は屋内ナビゲーションの信頼できる仲間を提供します。広大なモールや賑やかな空港内の場所を特定するのに役立ち、ナビゲーションが中断の欠如を確実にします。小売業では、このテクノロジーはカスタマージャーニーを豊かにし、正確で管理しやすいロケーションベースのサービスを提供します。

タップ検出

最新のスマートデバイスは、タップ検出を採用し、直感的なジェスチャーコントロールを通じて体験を改善します。センサーは、複雑なタップパターンを認識し、インターフェイスの革新を導くことに優れています。この機能を活用して、写真のスナップから回答へのタスクを簡素化するショートカット機能を設計することができます。

IoTデバイス

IoTエコシステムでは、LSM6DS3を統合すると、データの収集と処理の洗練度が増幅され、スマートテクノロジーイニシアチブが推進されます。ホームオートメーションシステムにおけるその役割は、主に変革的であり、エネルギー消費を最適化し、熱心な動き検出を通じてセキュリティを強化しています。動きのパターンを分析することで、適応的で応答性の高い環境の作成が可能になり、テクノロジーが家庭生活とシームレスに溶け込むことができます。

ハンドヘルドデバイスの電源管理

ハンドヘルドデバイスは、効率的なエネルギー消費で繁栄します。LSM6DS3は、睡眠とウェイクサイクルを絶妙な精度で検出し、バッテリーの寿命を確保し、期待を満たすことにより、積極的に電力を管理します。シームレスなデバイスエクスペリエンスを培っており、バッテリーの懸念が背景にフェードします。

振動監視

産業環境では、振動監視が必要な実践になり、機械的障害を予測し、予防ケアを支援します。振動シフトを識別するセンサーの精度は、メンテナンスを積極的に実行し、ダウンタイムを最小限に抑え、ピーク効率に向けた操作を促進できることを意味します。

フリーフォール検出

フリーフォール検出を備えたラップトップとスマートフォンは、敏感なコンポーネントの保護において保護エッジを獲得します。LSM6DS3は、自由落下イベントを迅速に識別し、保護プロトコルをトリガーします。予期せぬ滴での損害のリスクが最小限に抑えられ、デバイスの寿命が延長されるため、安心を楽しむことができます。

6Dオリエンテーションセンシング

ロボット工学とドローンでは、6Dオリエンテーションセンシングの重要性は比類のないものであり、ナビゲーションの安定性と精度を保証します。LSM6DS3からの豊富なデータストリームは、制御システムを強化し、ロボットの専門知識の進歩を促進します。洗練された信頼できるロボットテクノロジーのブレークスルーの基礎を築きます。

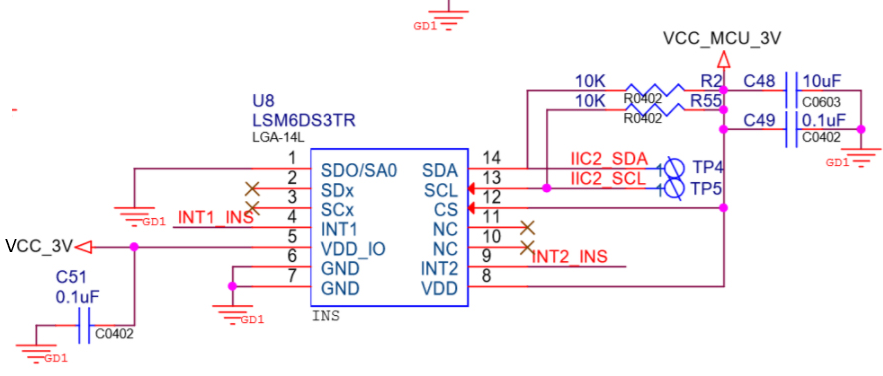

LSM6DS3回路

LSM6DS3センサーの代替

一部	比較する	メーカー	カテゴリ	説明
LSM6DS3TR	現在の部分	stmicroelectronics	加速センサー	INEMO Inertial Moduleデジタル出力1.8V/2.5V/3.3V 14pin LGA T/R
LSM6DS3	LSM6DS3TR対LSM6DS3	stmicroelectronics	加速センサー	INEMO Inertial Moduleデジタル出力1.8V/2.5V/3.3V 14pin LGAトレイ
LSM303DLCTR	LSM6DS3TR対LSM303DLCTR	stmicroelectronics	加速センサー	IMUの慣性測定単位INEMO 3D SIPモジュール 2.4Vから3.6V IO 1.8V
LSM303DLC	LSM6DS3TR対LSM303DLC	stmicroelectronics	加速センサー	stmicroelectronics LSM303DLC MEMSモジュール、Tri-axis ジャイロスコープ、三軸加速度計、2G、4G、8G、16G、LGA、28

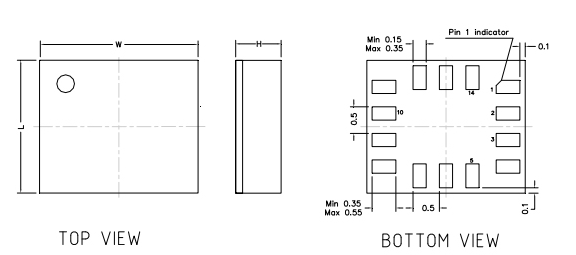

パッケージ

メーカーの洞察

Stmicroelectronicsは、フィールドでの高度なソリューションで知られる半導体セクターのキープレーヤーとして立っています。同社は、シリコンの革新、システム統合、製造能力などの分野の専門知識を紹介しています。これらの強みは、今日のハイテク収束に使用されている最新のシステムオンチップ（SOC）テクノロジーの最先端に配置されています。Stmicroelectronicsは、エネルギー消費とコストを削減しながら、チップのパフォーマンスを向上させることに専念しています。彼らの継続的な研究イニシアチブは、新興市場の動的​​なニーズに対処するために、小型化と電力使用量の改善の重要性を強調しています。

SOCテクノロジーの進化を支配すると、効果的なシステム統合は、Stmicroelectronicsが真に輝く場所です。ハイテクの巨人や学術機関とのコラボレーションは、イノベーションを促進し、ソリューションが市場に備え、消費者および業界の傾向に合わせて確実になります。このアプローチは、開発をスピードアップするだけでなく、製品の提供を関連させ続けます。Stmicroelectronicsの製造能力は、印象的なスケールと高度な技術によってマークされています。同社は最先端の施設に投資しており、生産プロセスが効率的で適応性があることを保証しています。業界のニーズを満たすために生産を迅速にスケーリングする能力により、競争力を維持することができます。

データシートPDF

LSM6DS3TRデータシート：

lsm6ds3 datasheet.pdf

よくある質問[FAQ]

1. LSM6DS3センサーはどのように機能しますか？

LSM6DS3は、洗練された3Dデジタル加速度計とジャイロスコープを利用しています。現在の1.25 mAの消費量で効率的なパフォーマンスを示し、最大1.6 kHzのODRを提供します。連続的な低電力モードを使用すると、センサーはエネルギー効率とパフォーマンスのバランスをとることで体験を向上させます。実際のシナリオでは、特にバッテリー寿命が満足度に深く影響するウェアラブルテクノロジーでは、消費電力と精度を調和させることが主に関連性が高くなります。

2。LSM6DS3センサーのアプリケーションは何ですか？

LSM6DS3は、動的なデータ処理用の8 kbyteバッファーとともに、実際の、仮想、およびバッチセンサーを提供することにより、最新のオペレーティングシステムの要件を満たしています。STの実績のあるMEMS製造技術を利用して、信頼できる加速度計とジャイロスコープが生成されます。このセンサーは、モバイルデバイスからIoTソリューションへのアプリケーションで積極的な役割を果たしており、その堅牢性と低消費電力により、長期使用に最適です。LSM6DS3はシームレスに統合することにより、革新的な機能をサポートし、日常生活における相互作用と技術的統合を豊かにします。
