ステッパーモータープロジェクトにPIC16F877Aを使用するガイド

PIC16F877Aマイクロコントローラーは、多くの電子プロジェクトで広く使用されています。これは、機能のバランスと使いやすさを提供するためです。このガイドでは、PIC16F877Aを詳しく見て、ピンアウトやCADモデルからステッパーモーターの制御に使用するまで、すべてをカバーします。シンプルなデバイスまたは複雑な自動化プロジェクトを構築するかどうかにかかわらず、このマイクロコントローラーを使用してモーターを接続および制御する方法を理解すると、最良の結果が得られます。

カタログ

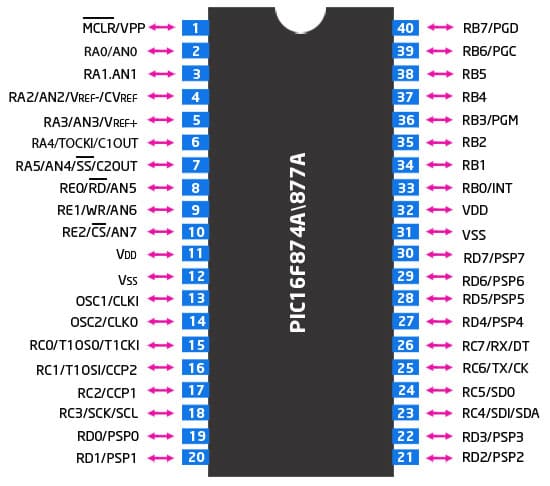

PIC16F877A PIN構成

PIC16F877AのCADモデル

PIC16F877A図シンボル

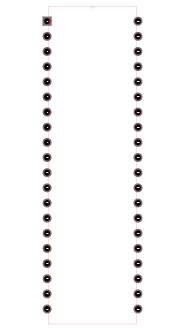

PIC16F877A PCBフットプリント

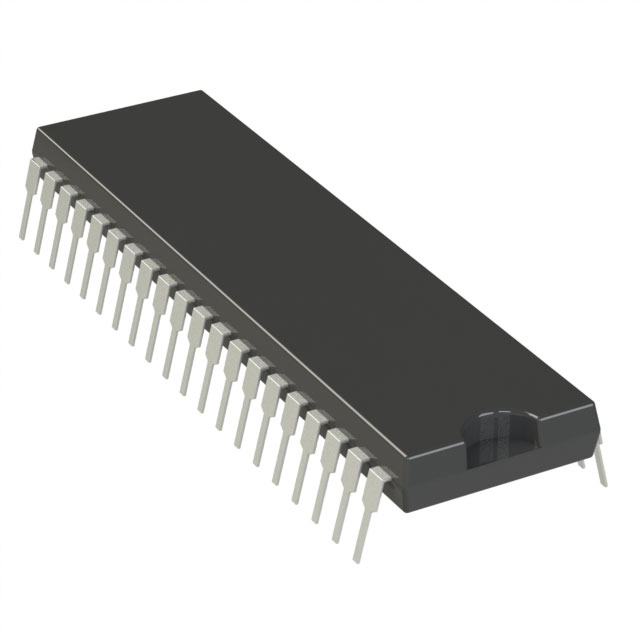

3Dモデル

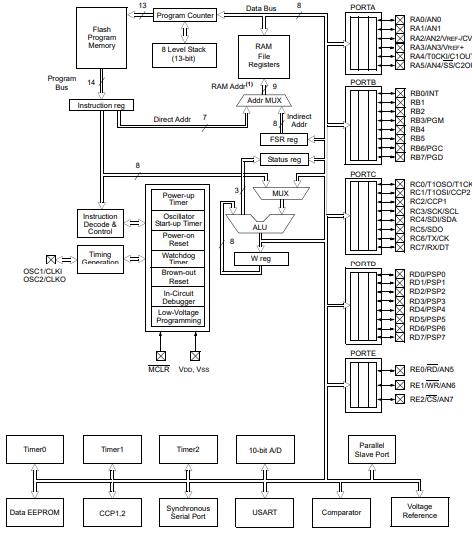

PIC16F877A内部構造

詳細な技術仕様

タイプ	パラメーター
工場のリードタイム	7週間
マウント	穴を通して
取り付けタイプ	穴を通して
パッケージ /ケース	40-dip（0.600、15.24mm）
ピンの数	40
データコンバーター	A/D 8x10B
I/OSの数	33
ウォッチドッグタイマー	はい
動作温度	-40°C〜85°C Ta
パッケージング	チューブ
シリーズ	写真® 16F
公開	1997年
JESD-609コード	E3
pbfreeコード	はい
パーツステータス	アクティブ
水分感度レベル（MSL）	1（無制限）
終端の数	40
ECCNコード	ear99
端子仕上げ	マットティン（SN） - アニール
追加機能	最小供給4Vで動作します
端子位置	デュアル
供給電圧	5V
頻度	20MHz
ベースパーツ番号	PIC16F877A
ピンカウント	40
電源電圧マックス（VSUP）	5.5V
電源	5V
供給電圧-min（vsup）	4.5V
インタフェース	I2C、SPI、SSP、UART、USART
メモリサイズ	14kb
オシレータータイプ	外部の
公称供給電流	1.6ma
ラムサイズ	368 x 8
電圧 - 供給（VCC/VDD）	4V〜5.5V
UPS/UCS/末梢ICタイプ	マイクロコントローラー、RISC
コアプロセッサ	写真
周辺機器	ブラウンアウト検出/リセット、POR、PWM、WDT
プログラムメモリタイプ	フラッシュ
コアサイズ	8ビット
プログラムメモリサイズ	14kb（8k x 14）
接続性	i2c、spi、uart/usart
ビットサイズ	8
アクセス時間	20 µs
ADCがあります	はい
DMAチャネル	いいえ
データバス幅	8b
タイマー/カウンターの数	3
アドレスバス幅	8b
密度	112 kb
EEPROMサイズ	256 x 8
CPUファミリー	写真
ADCチャネルの数	8
PWMチャネルの数	2
I2Cチャネルの数	1
身長	4.06mm
長さ	52.45mm
幅	14.22mm
SVHCに到達します	SVHCなし
放射線硬化	いいえ
ROHSステータス	ROHS3準拠
鉛フリー	鉛フリー

ステッピングモーターの理解

ステッパーモーターは、従来のモーターのような連続運動ではなく、特定のステップで移動する電気モーターの一種です。これらの段階的な動きは、程度で測定されます。これは、アプリケーションによって異なる場合があります。

ステッピングモーターは、ウェーブドライブ、フルドライブ、ハーフドライブのさまざまなモードで動作できます。各モードは、モーターフェーズがどのようにエネルギーを与えられているかを制御し、そのパフォーマンスに影響を与え、さまざまな用途に適しています。

ウェーブドライブモードでは、モーターの1つのフェーズのみが一度に駆動されます。この単純な制御モードは、最小限の開始電流が必要な基本的な自動化タスクなど、トルクよりも電力効率が優先される状況に役立ちます。

フルドライブモードは、同時に2つのフェーズを駆動します。これにより、2つのコイルが連携するため、トルク出力が高くなり、ロボット工学やCNC機械などの精度と強度が必要なアプリケーションに最適です。

ハーフドライブモードは、1つのフェーズと2つのフェーズを交互にエネルギーすることにより、波とフルドライブの両方の機能を組み合わせます。このアプローチは、より少ないステップサイズを提供し、モーターの解像度を効果的に2倍にします。ハーフドライブは、滑らかな動きと正確なポジショニングが不可欠な3D印刷や細かい計装などのアプリケーションに最適です。

特定の使用のためにステッピングモーターを選択するときは、動作環境を検討してください。高精度のタスクの場合、スムーズな遷移と振動の減少を確保するために、ハーフドライブモードをお勧めします。エネルギー節約に焦点を当てたプロジェクトの場合、ウェーブドライブモードがより適切かもしれません。

適切なモードを選択するには、トルク、速度、システムの複雑さなどのバランスをとる要因が必要です。正しいモードを選択すると、モーターのパフォーマンスとシステムの全体的な効率に大きな影響を与える可能性があります。

ステッパーモーターをPIC16F877Aと接続します

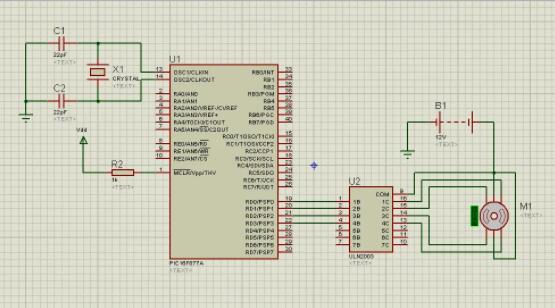

ステッパーモーターをaと接続するには PIC16F877A マイクロコントローラー、ULN2003トランジスタアレイを使用できます。高トルクモーター用に設計されたこの統合回路には、7つのダーリントンペアが含まれています。マイクロコントローラーの下部PORTDビットは、ULN2003の入力ピン（1B、2B、3B、4B）にリンクされ、その出力ピン（1C、2C、3C、4C）がステッパーモーターのピンに接続します。モーターとULN2003のCOMピンの一般的なピンは、12V電源に接続されています。

ステッピングモーターは、一般的に正確なモーション制御を必要とするアプリケーションに使用されます。デジタルパルスを機械的回転に変換し、CNCマシンや3Dプリンターなどのデバイスに最適であり、位置と速度を慎重に規制する必要があります。

ULN2003は、高電流を処理する能力とマイクロコントローラーとの簡単なインターフェースにより、ステッパーモーターの制御に重要な役割を果たします。PIC16F877Aに接続すると、ステッパーモーターを制御するために下部PORTDビットが使用されます。この構成は、正確なステップ制御を提供し、正確な動きと位置付けを確保します。

モーター制御セットアップでULN2003を使用することは、実際のアプリケーションでは非常に信頼性が高くなります。逃したステップやポジショニングの誤った問題などの問題を最小限に抑え、全体的なパフォーマンスを改善するのに役立ちます。使用法に基づいた定期的なメンテナンスとキャリブレーションは、モーター機能をさらに最適化し、長期的な安定性と正確な動作を確保することができます。

ステッピングモーターの速度の調整

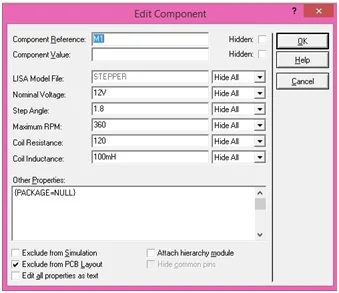

Stepperモーターの速度は、Proteusシミュレーションソフトウェアを使用して正確に変更できます。「編集プロパティ」を介してモーターの設定にアクセスすることにより、ステップ数やステップ角などのパラメーターを調整できます。たとえば、200段階のモーターが完全な回転（360°）を200ステップに分割し、各ステップを1.8°にします。プロテウスのこれらの設定を変更すると、シミュレーション中に動的に反映されます。

実際には、ステッピングモーターは、CNC機械やロボット工学など、運動の正確な制御が重要である産業でしばしば採用されています。ステップ角度とステップ数を調整すると、特定のタスクに必要な正確な動きを実現するために、モーターを微調整します。

ステッピングモーターパラメーターの変更は、トルクや解像度などのパフォーマンス特性に影響します。たとえば、ステップ数を増やすと、一般に解像度が向上しますが、トルクと応答時間に影響を与える可能性があります。シミュレーションを通じてこれらのトレードオフを理解することは、情報に基づいた決定を下すのに役立ちます。

微妙な視点では、反復調整が実用的な試行が続くと、より堅牢なエンジン設計につながることが明らかになりました。デジタルシミュレーションが実際の結果を密接に反映することを保証することが重要です。ステッパーモーターの構成のニュアンスは、実際に理論的正確さと実用的な実現可能性のバランスをとることにあります。

PIC16F877Aを使用したステッピングモーターのプログラミング

このセクションでは、PIC16F877Aマイクロコントローラーを使用してステッパーモーターをプログラムする方法について説明し、さまざまな運転モードを説明し、効果的な実装のための実用的なガイダンスを提供します。

フルドライブモードを使用してステッパーモーターコントロールを実証するための基本的な例コードを次に示します。

void main（）

{

trisd = 0b00000000;// PORTDを出力として設定します

portd = 0b11111111;// portdを初期化します

する

{

portd = 0b00000011;// 2つのフェーズを同時にエネルギー化します

delay_ms（500）;// 0.5秒の遅延

portd = 0b00000110;

delay_ms（500）;

portd = 0b00001100;

delay_ms（500）;

portd = 0b00001001;

delay_ms（500）;

} while（1）;//無期限にループ

}

このコードでは、PIC16F877AのPORTDは、ULN2003ドライバーを介してステッパーモーターを制御する出力ポートとして構成されています。一連のコマンドは、一度にステッピングモーターの2つのフェーズをエネルギーにします。これは、フルドライブモードの特徴です。このモードは、ローターを最大トルクで固定位置に保持しますが、通常、より多くの電力を消費します。

フルドライブモードは、ステッパーモーターを制御する唯一の方法ではありません。ウェーブドライブモードとハーフドライブモードは、特定の要件に基づいて代替案を提供します。Wave Driveは一度に1つのフェーズのみをエネルギーします。これにより、消費電力が減少しますが、トルクが低下します。ハーフドライブは1つと2つのフェーズを交互に行い、より高い解像度とより滑らかな動きを提供します。

Stepperモーターをプログラミングするときは、正確なポジショニング、電力効率、最大トルクなど、ニーズに最適な運転モードを選択してください。

ステッパーモーターの実用的なアプリケーション

Stepper Motorsは、正確な制御と信頼性の高いパフォーマンスを提供する能力のため、多くの業界で広く使用されています。それらの汎用性により、車や家電製品から産業機械や医療機器まで、あらゆるものに適しています。

自動車の世界では、ステッパーモーターズは、スロットル、ヘッドライト、エアコンなどのシステムを制御する上で重要な役割を果たします。これらのコンポーネントを微調整し、車両がスムーズかつ効率的に実行されるようにします。一方、プリンターやコピー機などのオフィス機器では、Stepper Motorsは紙の給餌やインクの配置などのタスクを処理します。この精度は、時間の経過とともに一貫した印刷品質とスムーズな動作を保証します。

自宅では、洗濯機や食器洗い機などの家電製品はステッパーモーターに依存して水の流れとドラムの回転を制御し、すべてがシームレスに機能するようにします。産業環境では、ステッパーモーターはCNCマシンとロボットアームの操作に不可欠であり、高精度の製造に必要な正確な動きを提供します。

また、セキュリティシステムは、ステッパーモーターズの信頼できる動きの恩恵を受けています。監視カメラや自動化されたロックなどのデバイスでは、ステッピングモーターが滑らかで正確なポジショニングを可能にします。これは、効果的な監視とセキュリティに不可欠です。ヘルスケアでは、ステッピングモーターは注入ポンプやイメージング機器などの医療機器で使用され、安全で正確な操作に必要な正確な制御を提供します。

テクノロジーが進化し続けるにつれて、ステッパーモーターズは、ロボット工学や自動運転車などの新興分野でさらに多くのアプリケーションを見つけることが期待されています。彼らの継続的な発展は、おそらくより正確さと効率性を高め、さまざまな業界での役割を拡大するでしょう。

同等のマイクロコントローラー部品

部品番号	pic16f877a-i/p	pic16f77-i/p	pic16f74-i/p	pic16f777-i/p
メーカー	マイクロチップテクノロジー	マイクロチップテクノロジー	マイクロチップテクノロジー	マイクロチップテクノロジー
パッケージ /ケース	40-dip（0.600、15.24mm）	40-dip（0.600、15.24mm）	40-dip（0.600、15.24mm）	40-dip（0.600、15.24mm）
ピンの数	40	40	40	40
データバス幅	8 b	8 b	8 b	8 b
I/Oの数	33	33	33	36
インタフェース	I2C、SPI、SSP、UART、USART	I2C、SPI、SSP、UART、USART	I2C、SPI、SSP、UART、USART	i2c、spi、uart、usart
メモリサイズ	14 kb	7 kb	14 kb	14 kb
供給電圧	5 v	5 v	5 v	5 v
周辺機器	ブラウンアウト検出/リセット、POR、PWM、WDT	ブラウンアウト検出/リセット、POR、PWM、WDT	ブラウンアウト検出/リセット、POR、PWM、WDT	ブラウンアウト検出/リセット、POR、PWM、WDT
比較を表示します	pic16f877a-i/p vs pic16f77-i/p	pic16f877a-i/p vs pic16f77-i/p	pic16f877a-i/p vs pic16f74-i/p	pic16f877a-i/p vs pic16f777-i/p

よくある質問[FAQ]

1.ステッピングモーターは、機械的な動きを生成するために何を使用しますか？

ステッピングモーターは、電気パルスを使用して機械的な動きを生成します。

2。ステッパーモーターは何をしますか？

ステッピングモーターは個別のステップで移動します。

3.ステッパーモーターはどのように測定されますか？

ステッピングモーターは程度で測定されます。

4.ステッピングモーターはいくつのステップを撮りますか？

ステッピングモーターは、一度に1ステップずつ移動します。

5.ステッパーモーターにはいくつの励起モードがありますか？

ステッピングモーターには3つの励起モードがあります。

6.ステッピングモーターを接続する最も簡単な方法は何ですか？

最も簡単な方法は、PIC16F877Aマイクロコントローラーに接続することです。

7. ULN2003の入力ピンの数は、マイクロコントローラーのPORTDの最も低い重要なビットに接続されていますか？

4つの入力ピンが、マイクロコントローラーのPORTDの最も低いビットに接続されています
