SMBJ16CAダイオード保護の包括的なガイド

SMBJ16CAダイオードは、敏感な電子部品に効果的なサージ保護を提供します。この記事では、その機能、アプリケーション、保護の利点を調査し、予期しない電圧スパイクや電気サージからの回路をどのように保護するかを明確に理解することができます。

カタログ

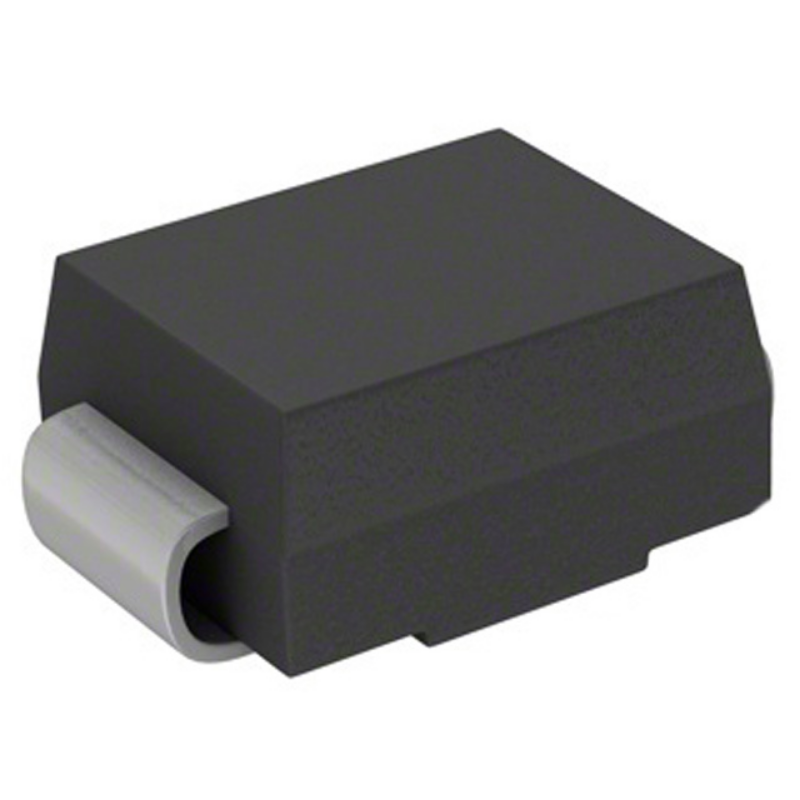

SMBJ16CAの概要

SMBJ16CA 敏感な電子部品をサージや静的放電から保護するために構築された保護ダイオードです。5Vから495Vの作業ピーク逆電圧により、余分なエネルギーを吸収することで予期しない電圧スパイクを管理し、回路コンポーネントの損傷を防ぎます。550Vの分解電圧により、迅速に介入し、必要に応じて過剰な電流を迂回させることができます。単方向タイプはピコ秒以下で応答しますが、双方向タイプは5ピコ秒以内に反応し、迅速で効果的な保護を提供します。そのフラットなデザインは、標準のピックアンドプレイスマシンと互換性があり、簡単に処理してインストールし、アセンブリ中のローリングのリスクも軽減します。JEDECの基準を満たすSMBJ16CAは、信頼できるレベルの品質を提供し、回路保護が必要なさまざまなアプリケーションに適合します。

SMBJ16CA CADモデル

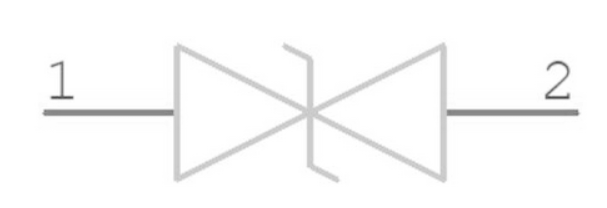

SMBJ16CAシンボル

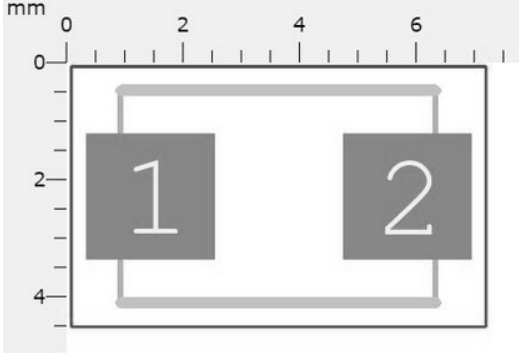

SMBJ16CAフットプリント

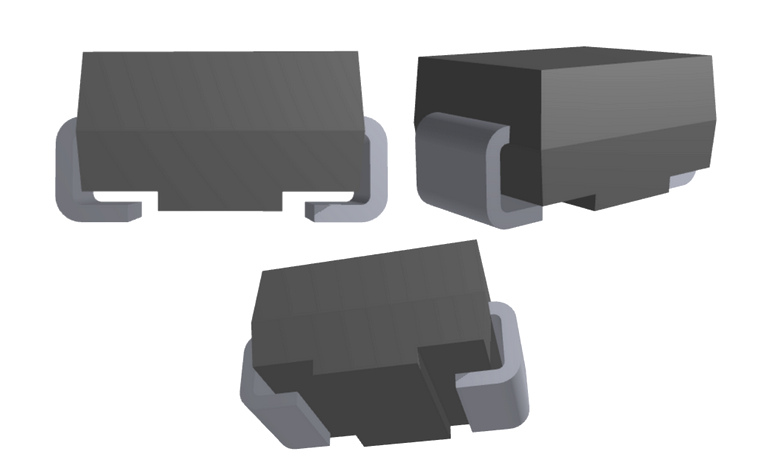

SMBJ16CA 3Dモデル

SMBJ16CA仕様

Bourns Inc. SMBJ16CAの同等の仕様を備えた技術仕様、機能、特性、およびコンポーネント

タイプ	パラメーター
工場のリードタイム	14週間
めっきに連絡してください	錫
マウント	表面マウント
取り付けタイプ	表面マウント
パッケージ /ケース	DO-214AA、SMB
ピンの数	2
ダイオード要素材料	シリコン
分解電圧	20.5V
要素の数	1
リバーススタンドオフ電圧	16V
動作温度	-55°C〜150°C TJ
パッケージング	Digi-Reel®
シリーズ	SMBJ
公開	2009年
JESD-609コード	E3
pbfreeコード	はい
パーツステータス	アクティブ
水分感度レベル（MSL）	1（無制限）
終端の数	2
終了	SMD/SMT
ECCNコード	ear99
タイプ	ツェナー
アプリケーション	汎用
追加機能	PRSM-MIN
最大電力散逸	600W
端子位置	デュアル
端子形式	Cベンド
ベースパーツ番号	SMBJ16
ピンカウント	2
動作電源電圧	3.5V
極性	双方向
チャネルの数	1
要素構成	シングル
電力線保護	いいえ
電圧 - 分解（最小）	17.8V
最大逆漏れ電流	5μA
クランプ電圧	26V
電圧 - リバーススタンドオフ（typ）	16V
ピークパルス電流	23.1a
最大サージ電流	100a
ピークパルスパワー	600W
テスト電流	1ma
最大故障電圧	20.5V
ESD保護	はい
SVHCに到達します	SVHCなし
ROHSステータス	ROHS3準拠

SMBJ16CAに匹敵する部品

部品番号	メーカー	極性	分解電圧	最大故障電圧	クランプ電圧	ピークパルスパワー	ピークパルス電流	ROHSステータス	ピンの数
SMBJ16CA	Bourns Inc.	双方向	20.5 v	20.5 v	26 v	600 W	23.1 a	ROHS3準拠	2
SMBJ20CA	Bourns Inc.	双方向	25.5 v	25.5 v	32.4 v	600 W	18.5 a	ROHS3準拠	2
SMBJ20CA-13-F	ダイオードが組み込まれています	双方向	23.3 v	23.3 v	29.2 v	600 W	20.5 a	ROHS3準拠	2
SMBJ18CA-13-F	ダイオードが組み込まれています	-	20 v	20 v	29.2 v	600 W	20.5 a	ROHS3準拠	2
SMBJ18CA	Bourns Inc.	双方向	25.5 v	25.5 v	32.4 v	600 W	18.5 a	ROHS3準拠	2

SMBJ16CAキー機能

ピークパルスパワー

SMBJ16CAは、10/1000μs波形の600Wのピークパルスパワーを提供します。この電力処理能力は、敏感な回路を突然の電気スパイクから保護し、予期しない急増の間に安定性を確保するのに役立ちます。

クランプ機能

優れたクランプ機能により、SMBJ16CAは過剰な電圧を安全レベルに効果的に制限します。これにより、下流のコンポーネントが保護され、回路の損傷を危険にさらすことなくダイオードが急増を迅速に管理できるようにします。

低サージ耐性

低増強サージ耐性で設計されたSMBJ16CAは、サージ中に高電流を効率的に伝導します。これにより、保護されたコンポーネントの電圧が低くなり、サージイベントでのデバイスの信頼性が向上します。

コンパクトな表面マウントパッケージ

SMBJ16CAは表面マウントパッケージとして構築されているため、簡単にインストールでき、サーキットボードのスペースを節約するのに最適です。この設計はアセンブリを簡素化し、自動ピックアンドプレイス機器と互換性があり、高速で効率的な生産をサポートします。

最小限の漏れ電流

典型的な逆漏れ電流（IR）が1μA未満で、VRが12Vを超えると、SMBJ16CAは通常の条件下で不要な電流が流れるのを防ぎ、エネルギーの損失を減らし、回路の全体的な効率を維持するのに役立ちます。

クイック応答時間

ダイオードには、通常0Vから分解電圧まで1ピコ秒未満の迅速な応答時間があり、電圧サージから近い保護を提供し、コンポーネントがすぐに保護されるようにします。

ESD保護

SMBJ16CAは、空気と接触排出の両方で最大30kVの保護でIEC 61000-4-2 ESD標準を満たしています。この高レベルの保護により、静電放電からの回路を保護するのに非常に効果的です。

EFT保護

IEC 61000-4-4標準に沿ったEFT（電気高速）保護を提供し、多くの場合、スイッチングデバイスまたはリレーによって引き起こされる高速一時的な電圧バーストによる障害を防ぐのに役立ちます。

高温はんだ

このダイオードは、最大260°Cまでの高温のはんだ付けを10秒間処理するように構築されています。これにより、リフローのはんだ付けプロセス中に耐久性が保証され、高温下でも信頼できるパフォーマンスが可能になります。

UL94V-0可燃性評価

型型化合物のUL94V-0の可燃性評価により、SMBJ16CAは、火災の場合に材料が自己消化し、火炎耐性を必要とするアプリケーションに追加の安全機能を提供することを保証します。

MSLレベル1コンプライアンス

水分感度レベル（MSL）1に準拠すると、SMBJ16CAは、水分損傷のリスクなしに周囲条件下で無期限の貯蔵に耐えることができ、安定した長期使用をサポートします。

リードフリーフィニッシュ

このダイオードは、リードフリーの仕上げで設計されており、環境基準をサポートし、ROHS（有害物質の制限）規制へのコンプライアンスを必要とするアプリケーションに適しています。

ハロゲンフリーとROHS準拠

SMBJ16CAはハロゲンを含まず、ROHS標準に完全に準拠しているため、さまざまなアプリケーションに安全で環境に優しい選択肢になっています。

SMBJ16CAアプリケーション

電源保護

SMBJ16CAは、電力供給で一般的に使用されており、電圧サージを保護します。これは、負荷の変化や外部イベントが原因で発生する可能性があります。出力を安定させ、接続されたデバイスがスムーズに動作するようにします。

産業用アプリケーション

電気機器が頻繁な電力変動と急増にさらされる産業環境では、SMBJ16CAは追加の回復力を提供します。その高速応答時間と高パルスパワー定格により、要求の厳しい条件に適しています。

電力管理

このダイオードは、過剰な電圧を吸収して安全にリダイレクトすることにより、電力管理システムで役割を果たし、システム全体で一貫したパフォーマンスを維持し、敏感なコンポーネントの寿命を延ばします。

I/Oインターフェイス保護

入出力インターフェイスは、静電放電および過渡電圧に対して特に脆弱です。SMBJ16CAはこれらのインターフェイスを保護し、信号が安定したままであり、これらのポイントに接続されたデバイスが不要なサージから安全なままであることを保証します。

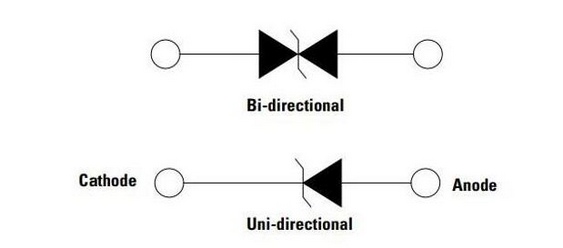

SMBJ16CA機能図

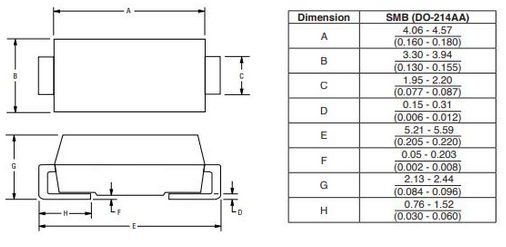

SMBJ16CAパッケージ情報

メーカー情報

1947年にMarlanとRosemary Bournsによって設立されたBourns、Inc。は、電子機器の革新者としての地位を確立し、最新のテクノロジーのニーズをサポートする製品を一貫して配信しています。1952年に発売された世界初のトリンコットトリミングポテンショメーターで知られるボーンズは、電子コンポーネントの品質と精度のために高いバーを設定しました。今日、ボーンズは、電気通信、自動車、家電などのセクターにサービスを提供する信頼性の高い高品質の製品で認められており、卓越性への継続的なコミットメントでテクノロジーの未来を形作るのに役立ちます。
