BSS138 MOSFET説明：主要な機能と技術的な概要

BSS138 MOSFETは、低電圧および低電流アプリケーションで使用されるコンパクトで効率的なコンポーネントです。このガイドは、その主な機能、用途、仕様をカバーしており、電子機器で人気のある選択肢である理由を理解するのに役立ちます。

カタログ

BSS138 MOSFETの概要

BSS138 は、低電圧および低電流用途向けに特別に設計されたNチャンネルMOSFETです。その効率で知られているこのコンポーネントは、州内抵抗を低く保ち、エネルギー損失を減らすのに役立ちます。コンパクトで信頼性の高い構造により、高速スイッチングタスクに適した選択肢になります。BSS138 MOSFETは、サーボモーターやパワーゲートドライバーなど、スムーズな電流制御が必要な小さなデバイスでしばしば見られます。これらのアプリケーションでは、一貫したパフォーマンスと耐久性が保証され、速度や品質を損なうことなく小規模なスイッチングジョブを処理します。

BSS138ピン構成

ピン番号	ピン名	説明
1	ソース	電流はソースを介して流れます
2	ゲート	MOSFETのバイアスを制御します
3	ドレイン	電流は排水を通して流れます

BSS138 CADモデル

BSS138シンボル

BSS138フットプリント

BSS138 3Dモデル

BSS138技術仕様

半導体BSS138の同等の仕様を備えた技術仕様、機能、特性、およびコンポーネント

タイプ	パラメーター
ライフサイクルステータス	アクティブ（最終更新：6日前）
工場のリードタイム	8週間
めっきに連絡してください	錫
マウント	表面マウント
取り付けタイプ	表面マウント
パッケージ /ケース	TO-236-3、SC-59、SOT-23-3
ピンの数	3
サプライヤーデバイスパッケージ	SOT-23-3
重さ	30mg
電流 - 連続排水（ID） @ 25°C	220ma ta
ドライブ電圧（最大rds on、min rds on）	4.5V、10V
要素の数	1
電力散逸（最大）	360MW TA
遅延時間をオフにします	20 ns
公開	2002年
動作温度	-55°C〜150°C TJ
パッケージング	テープ＆リール（TR）
パーツステータス	アクティブ
水分感度レベル（MSL）	1（無制限）
終了	SMD/SMT
抵抗	6Ω
最大動作温度	150°C
最小動作温度	-55°C
電圧 - 定格DC	50V
現在の評価	220ma
ベースパーツ番号	BSS138
要素構成	シングル
電力散逸	360MW
遅延時間をオンにします	2.5 ns
FETタイプ	nチャネル
rds on（max） @ id、vgs	3.5Ω @ 220ma、10V
vgs（th）（max） @ id	1.5V @ 1MA
入力容量（CISS）（MAX） @ VDS	27pf @ 25V
ゲートチャージ（qg）（max） @ vgs	2.4NC @ 10V
立ち上がり時間	9ns
電源（VDSS）への排水	50V
VGS（最大）	±20V
転倒時間（タイプ）	9 ns
連続排水電流（ID）	220ma
しきい値電圧	1.3V
ソース電圧（VGS）へのゲート	20V
排水路から脱線電圧を排出します	50V
デュアル電源電圧	50V
入力容量	27pf
抵抗を供給するために排水します	3.5Ω
マックスのRDS	3.5Ω
公称VG	1.3V
幅	1.3mm
身長	930μm
長さ	2.92mm
SVHCに到達します	SVHCなし
放射線硬化	いいえ
ROHSステータス	ROHS3準拠
鉛フリー	鉛フリー

BSS138の主要な機能

低い州の抵抗

BSS138 MOSFETは、その低い状態の耐性で際立っており、動作中の電力損失を減らします。10 Vのゲートソース電圧で4.5 Vの6.0Ωで3.5Ωの抵抗があるため、このMOSFETは滑らかで効率的なエネルギーフローをサポートし、電力損失を最小限に抑えることが不可欠なアプリケーションに最適です。

高密度セル設計

高密度セル設計で構築されたBSS138は、コンパクトなスペースでも信頼性の高いパフォーマンスを保証します。この設計により、電流を効率的に実行する能力が向上し、信頼できる安定したパフォーマンスを維持しながら、緊密でスペースが制約したプロジェクトに適しています。

コンパクトSOT-23パッケージ

BSS138は標準のSOT-23 Surface Mountパッケージに包まれており、耐久性と空間節約フォームファクターの両方を提供します。このコンパクトパッケージにより、スペースが制限されているデザインへの簡単な統合が可能になり、合理化された効率的な回路が作成されます。

BSS138に相当するコンポーネント

• NTR4003

• 2N7002

•FDC666

•FDC558

• BS170

• 2N7000

BSS138のアプリケーション

低電圧スイッチング

BSS138 MOSFETは、低電圧スイッチングアプリケーションに効果的であり、低電力レベルで制御され、信頼性の高いスイッチングを必要とするシステムでうまく機能することができます。これらのタスクを効率的に処理できるため、高電流を必要としない電力管理回路に最適です。

ロジックレベルシフター

このMOSFETは、回路のさまざまな部分間の電圧レベルを調整するロジックレベルのシフトに役立ちます。この機能により、コンポーネント間の電圧互換性を必要とするプロジェクトに最適であり、信号が中断なくスムーズに送信されるようにします。

DC-DCコンバーター

BSS138はまた、DC-DCコンバーターでその位置を見つけ、1つのDC電圧レベルを別のDC電圧レベルに変換するのに役立ちます。このアプリケーションは、安定した電力変換に依存して、複数のコンポーネントを効率的に動作させるポータブル電子機器で一般的です。

エモービリティとバッテリー駆動のデバイス

そのエネルギー効率と低抵抗のおかげで、BSS138は、emobilityデバイスなどのバッテリー駆動のアプリケーションに適しています。バッテリーの寿命を節約し、不必要な電力損失なしにデバイスが1回の充電でより長く動作できるようにするのに役立ちます。

電力管理システム

電力管理システムでは、BSS138は電子デバイス内の電流の流れを管理するのを支援することにより、貴重な役割を果たします。その低い州の抵抗と効率的なスイッチング能力により、これらのシステムにとって理想的であり、最小限のエネルギー廃棄物と安定した現在の規制を確保します。

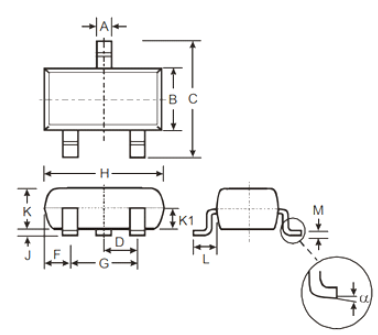

BSS138パッケージの詳細

薄暗い	分	マックス	タイプ
a	0.37	0.51	0.4
b	1.2	1.4	1.3
c	2.3	2.5	2.4
d	0.89	1.03	0.915
f	0.45	0.6	0.535
g	1.78	2.05	1.83
h	2.8	3	2.9
j	0.013	0.1	0.05
k	0.903	1.1	1
K1	-	0.4	-
l	0.45	0.61	0.55
m	0.085	0.18	0.11
α	0°	8°	-

データシートPDF

BSS138データシート：

BSS138.pdf
